К лету этого года «Авиастар» завершил поставки в Иркутск полного комплекта панелей фюзеляжа на МС-21-300 №0002 (образец для статических испытаний) и приступил к отгрузке третьего самолето-комплекта. До конца 2016 г ульяновский завод планирует завершить изготовление комплекта панелей для самолета №0004, а в следующем году выпустить самолето-комплекты еще на один МС-21-300 и первые два МС-21-200.

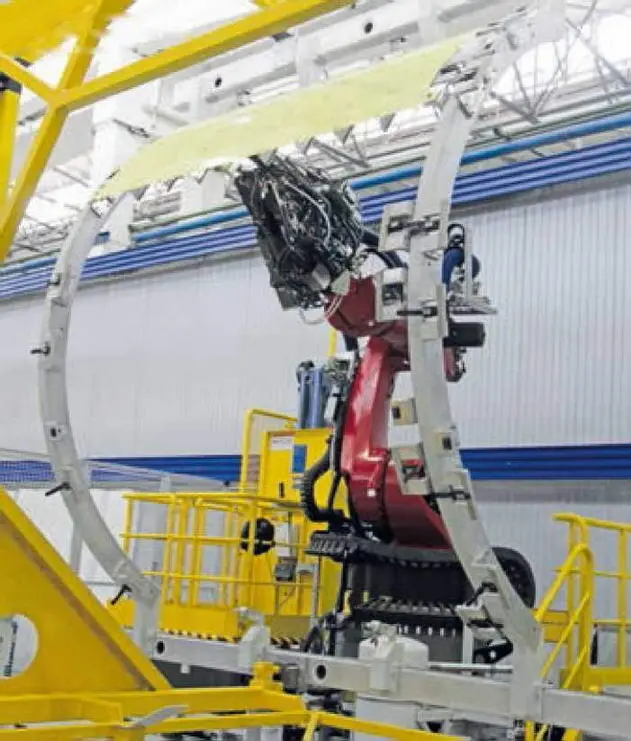

Сверление и клепка панели фюзеляжа промышленным роботом, июнь 2016 г.

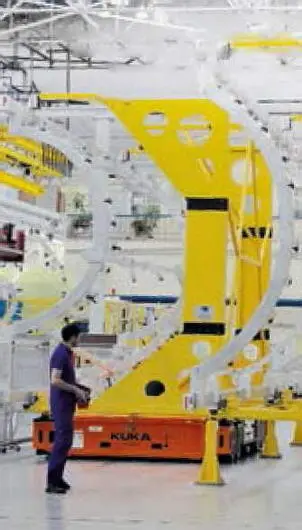

Оператор управляет автоматизированной тележкой для перемещения панелей и отсеков фюзеляжа по линии сборки

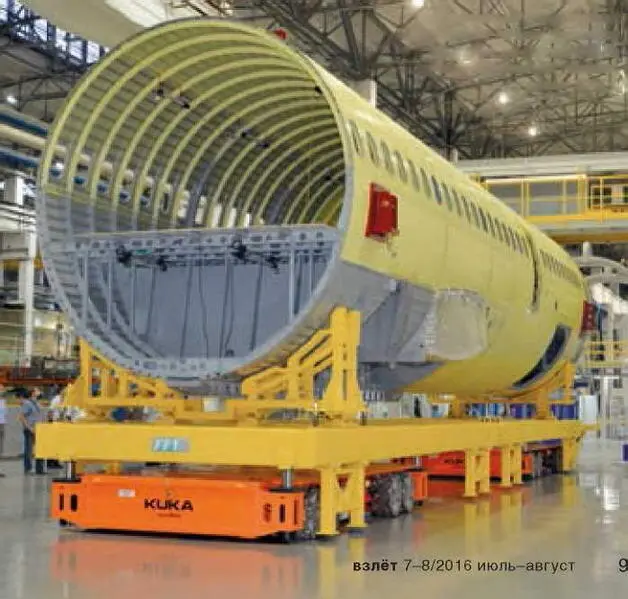

Состыкованный полуфюзеляж МС-21 №0001 (отсеки фюзеляжа Ф1, Ф2 и Ф3 с центропланом) на автоматизированной тележке, август 2015 г.

Для постройки МС-21 на Иркутском авиазаводе в 2014 г. была смонтирована первая очередь инновационной технологической линии поточной сборки, оснащенная системами позиционирования и лазерного измерения. На ней осуществляется сборка отсеков фюзеляжа, их стыковка и последующая окончательная сборка самолета с использованием современных цифровых технологий.

Контракт на разработку и монтаж поточной линии агрегатной и окончательной сборки был заключен корпорацией «Иркут» в августе 2011 г с германской компанией Durr (в августе 2014 г подписано соглашение об интеграции бизнеса Durr в области авиационных сборочных технологий в компанию Broetje-Automation Group).

Монтажу сборочной линии МС-21 на Иркутском авиазаводе предшествовала реконструкция и переконфигурация пяти пролетов цеха агрегатно-сборочного производства, где ранее велось изготовление агрегатов самолетов Су-30 и Як-130. Эти работы включали укладку устойчивых к внешним вибрациям фундаментов и прокладку необходимых коммуникаций. Монтаж первых восьми станций линии автоматической сборки МС-21 начался в 2013 г. Смонтированная первая очередь сборочной линии обеспечивает выпуск десяти самолетов в год. В дальнейшем предусматривается возможность поэтапного наращивания объемов производства — до 20 машин в год к 2020 г на имеющихся мощностях и затем вплоть до 84 самолетов ежегодно (семь машин в месяц) после монтажа дополнительных сборочных станций.

Цикл агрегатной сборки МС-21 на имеющейся поточной линии начинается на станциях сверления и клепки решеток пола, сверления и клепки отсека Ф1, сборки проемов дверей и люков, автоматической клепки панелей и сборки суперпанелей отсеков Ф2, Ф3 и Ф4. Далее на соответствующих станциях осуществляется сборка отсеков фюзеляжа Ф2, Ф3, Ф4 и Ф5, которые затем поступают на станцию стыковки полуфюзеляжей. Перемещение по цеху панелей, суперпанелей и отсеков фюзеляжа осуществляется на специальных многоколесных высокоманевренных тележках с дистанционным управлением. Состыкованный фюзеляж после герметизации и окраски отправляется на станцию стыковки с крылом (F10) и, наконец, — на станцию окончательной сборки (F20).

Здесь производится установка киля, стабилизатора, хвостового кока, створок шасси, монтаж агрегатов гидросистемы и гидроприводов рулей высоты и направления с последующей промывкой, монтаж системы управления самолетов и двигателями. Далее осуществляется монтаж пилонов и двигателей с капотами (установка двигателей в мотогондолы выполняется на участке поддинга в агрегатно-сборочном производстве), монтаж системы кондиционирования воздуха, топливной системы с проверкой ее герметичности, электрооборудования, приборных досок и пультов. После этого выполняется проверка под током системы энергоснабжения, системы запуска двигателей и ВСУ, проверка электрооборудования, радиооборудования и навигационных систем, проверка функционирования гидросистемы и управления самолетом.

Далее следуют установка модулей кухни, туалетов, гардеробов, багажных полок, облицовок кабины экипажа и панелей пассажирского салона, а также дверей; монтаж коврового покрытия и кресел. Наконец, выполняется установка люков, зализов, обтекателей и носового конуса, аварийно-спасательного оборудования, проверяется герметичность кабины, функционирование внешнего и внутреннего освещения и сигнализации и проводится нивелировка планера, после чего самолет выкатывается из сборочного цеха и поступает на летноиспытательную станцию для наземных, а затем и летных испытаний.
