Сергей Суворов - Т-90 Первый серийный российский танк

В состав СУО 1А42 входят:

- информационно-вычислительный дневной прицельный комплекс (ИВДПК) 1А43;

- стабилизатор вооружения 2Э42-4 «Жасмин»;

- преобразователь тока ПТ-800 с регулятором частоты и напряжения РЧН 3/3.

Информационно-вычислительный дневной прицельный комплекс 1А43 объединяет в себя: прицел-дальномер прибор наведения (ПДПН) 1Г46, цифровой танковый баллистический вычислитель (ТБВ) 1В528-1, блок переключателей 1В216 и комплект автоматических датчиков условий стрельбы (крена оси цапф пушки, ветра, скорости танка и курсового угла относительно цели). ИВДПК позволяет автоматически учитывать поправки при стрельбе: на изменение дальности до цели, углы прицеливания и боковые упреждения, на боковую составляющую скорости ветра, на угол крена оси цапф пушки, на температуры заряда и воздуха, на барометрическое атмосферное давление, износ канала ствола и тип снаряда. Вся необходимая информация вводится в ТБВ автоматически от лазерного дальномера и датчиков, а также вручную с помощью потенциометров, расположенных на его передней панели.

ПДПН 1Г46 является основным прибором управления огнем из танка, с которым работает наводчик при стрельбе из пушки, спаренного с ней пулемета, а также при пуске и наведении управляемой ракеты. Он представляет собой перископический дневной прицел-дальномер наводчика с независимой стабилизацией поля зрения в двух плоскостях и плавно регулируемым от 2,7 до 12 хувеличением. Конструктивно он объединяет оптический визир, импульсный лазерный дальномер, стабилизирующий блок и информационный блок системы наведения управляемой ракеты.

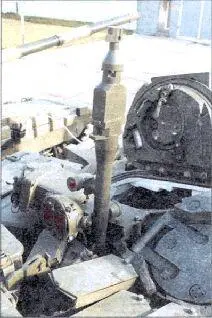

Емкостной датчик ветра ДВЕ-БС

ПДПН 1 Г46 обеспечивает наведение и независимую от пушки стабилизацию поля зрения и оси информационного лазерного луча в двух плоскостях; измерение и индикацию дальностидо цели, а также выработку электрического сигнала, соответствующего измеренной или вводимой вручную дальности; измерение углов рассогласования в вертикальной и горизонтальной плоскостях между линией прицеливания и осью канала ствола пушки и выработку пропорциональных им электрических сигналов управления приводами наведения пушки и башни.

Прицел-дальномер имеет устройство встроенного контроля выверки пушки с прицелом, которое позволяет производить эту операцию без выхода экипажа из танка. Кроме того, это устройство повышает точность выверки и сокращает время ее проведения до 1 минуты. Также в режиме «Контроль» имеется возможность производить проверку функционирования дальномера, проверять соответствие центральной прицельной марки и излучения дальномера и его корректировку.

Тип С 2-плоскостной стабилизацией поля зрения и оптическим квантовым дальномером

Диапазон измерения дальности до цели, м 400-5000

Изменение увеличения Плавное, кратность 2,7 - 12 х

Скорость наведения линии визирования в вертикальной и горизонтальной плоскости, град/с:

минимальная Не более 0,0 5

плавного наведения 0,05-1,0

максимальная Не менее 3,0

Танковый баллистический вычислитель 1В528-1 осуществляет автоматическое вычисление углов прицеливания и бокового упреждения и выработку пропорционально этим углам электрических сигналов для заданного типа снаряда с учетом измеренной дальности до цели и реальных условий стрельбы. Он представляет собой малогабаритное электронное счетно-решающее устройство, работающее по жесткой программе и выполненное на основе элементов цифровой электронной техники: центрального процессора, оперативного запоминающего устройства, постоянного запоминающего устройства, регистров признаков и данных, основного и дополнительного счетчиков, коммутаторов, блоков аналогового запоминания, аналого-цифрового и цифро-аналогового преобразователей.

При стрельбе управляемой ракетой ТБВ вырабатывает электрические команды для перемещения пушки и поля зрения прицела на углы начального возвышения и бокового упреждения с учетом режима стрельбы управляемыми ракетами и скоростей слежения за движущейся целью. Кроме того, ТБВ определяет время задержки снятия команды превышения с учетом измеренной дальности до цели, её изменения и реальных метеорологических условий стрельбы.
