*Летно-испытательный институт Министерства авиационной промышленности.

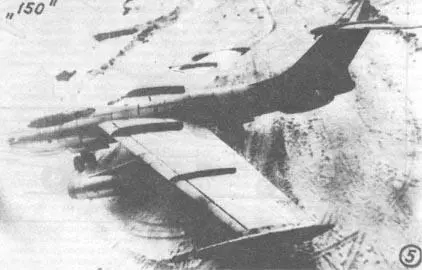

Конструкция бомбардировщика цельнометаллическая. Фюзеляж довольно сложных криволинейных форм с цилиндрическим участком посередине. В носовой зоне, представляющей собой ожи-вальное тело вращения, была устроена четырехместная гермокабина. По правому борту был сделан прямоугольный вырез для герметичного входного люка. Он получился небольшим, т. к. расположен был ниже строительной горизонтали, но при этом достаточным для прохода человека в полный рост по наклонной лестнице, убираемой внутрь. Штурман-бомбардир имел передний обзор через сферический лобовой колпак и верхне-боковой - через наборное остекление фюзеляжа. Он пользовался бомбардировочным прицелом ОПБ-5СН с курсовым стабилизатором АП-5 для бомбометания с горизонтального полета по неподвижным и движущимся целям. Под общим многопереплетным фонарем находились: летчик -командир экипажа на левом сиденье, второй пилот - оператор РЛС, справа и сзади от командира на приопущенном кресле с частично ограниченным обзором, и стрелок, пользующийся верхним поворотным перископическим прицелом ПСП-150. Кроме прицела летчика для ведения огня из передней пушки, приборного оборудования и агрегатов системы жизнеобеспечения, остальная начинка фюзеляжа была размещена вне гермокабины. Это неподвижная правая пушка Ш-23 с боекомплектом, дистанционно-управляемая башня ДБ-23 с широкоугольным обстрелом задней полусферы из двух подвижных пушек Ш-23 (при попадании хвостового оперения на линию прицеливания срабатывал прерыватель стрельбы, не сковывающий управляющих движений стрелка). В нижнем обтекателе (его называли «бородой») находились блоки и агрегаты панорамного радиолокатора, антенна которого прикрыта снизу радиопрозрачным колпаком. Переднюю часть «бороды» занимали две посадочные фары. Под кабиной экипажа - ниша носовой ноги шасси. Далее - плавно сопряженный цилиндрический участок фюзеляжа длиной около 7 м и диаметром 2,7 м, внутри которого был бомбовый отсек, способный вместить бомбы различного калибра общим весом от 1500 до 6000 кг. Комплект бомбовой нагрузки варьировался в зависимости от боевого задания. Значительную часть отсека можно было занять дополнительными встроенными баками с керосином, снабженными устройством аварийного сброса. Восемь стационарных баков фюзеляжа имели систему аварийного слива топлива. Интерес представляет сотовая защита баков от огня противника. Множество тонкостенных дюралевых бачков (тюбиков) были как сообщающиеся сосуды помещены в вертикальном положении внутрь больших баков-отсеков… Это предотвращало большую утечку топлива в случае прострела бака, когда керосин покидал бы междубачковое пространство, а в тюбиках оставался в значительном количестве. Заправка всех баков -через верхние горловины.

Сборка фюзеляжа производилась на бесстрингерном каркасе креплением крупных прессованных панелей к лонжеронам и 38 шпангоутам. Корпус состоял их двух технологических деталей, стыкуемых в общей плоскости 18-го и 19-го шпангоутов в зоне крепления третьего лонжерона уборки задней ноги шасси. Хвостовой участок фюзеляжа за цилиндрической зоной суживался от круглого сечения до вертикального овала шириной 0,75 м у кормовой стрелковой башни ДБ-25. В задней гермокабине - стрелок-радист, который, пользуясь коллиматорным прицепом ПСК-81, мог вести огонь из двух подвижных пушек Ш-23. Как и другие члены экипажа, он имел катапультируемое сиденье на случай аварийной ситуации.

Крыло небольшого сужения 1,9 имело стреловидность 35* по линии фокусов и было набрано из различных профилей по размаху. От корня до плоскости пилона (нервюра Ns 3) дужка имела симметричный профиль ЦАГИ С-Юс-9 относительной толщины 11%. Далее, до нервюры № 4 шел переходный профиль к несимметричному ЦАГИ СР-3-12 относительной толщины 11,75%, который образовывал обводы дозаконцовки. Отрицательное поперечное V имело перелом в плоскости нервюры № 4 от 0 по нижней поверхности центроплана до -Г20' по низу консолей (см. чертеж, вид спереди).

Технологическое членение крыла предусматривало разделение его на четыре части. Две секции центроплана общим размахом 11,5м соединялись фланцевым стыком в плоскости симметрии самолета (нервюра № 1), а две отъемные консоли крепились к центроплану в плоскости 4-й нервюры. Герметичные клепанные кессоны центроплана служили емкостями для топлива и крепились к внутренним узлам фюзеляжа над бомбовым отсеком. Каждый пилон двигателя крепился тремя болтами кусиленным нервюрам № 3, а гондолы вспомогательного шасси держались на четырех болтах концевых нервюр № 7. По верху крыла в плоскости второй и пятой нервюр были приклепаны аэродинамические перегородки. Обшивочные панели крыла были подкреплены внутренним гофром из прессованных П-образных профилей, и, так же как и панели фюзеляжа, работали на прочность при кручении и изгибе.
