В течение 1967-1969 г. г. было создано около 30 вариантов компоновок этого самолета, отличающихся друг от друга фрагментами аэродинамической и конструктивно-компоновочной схем. Результаты изысканий были оформлены в виде дополнения к эскизному проекту и в конце 1969 г. направлены на заключение Заказчику и отраслевым институтам МАП.

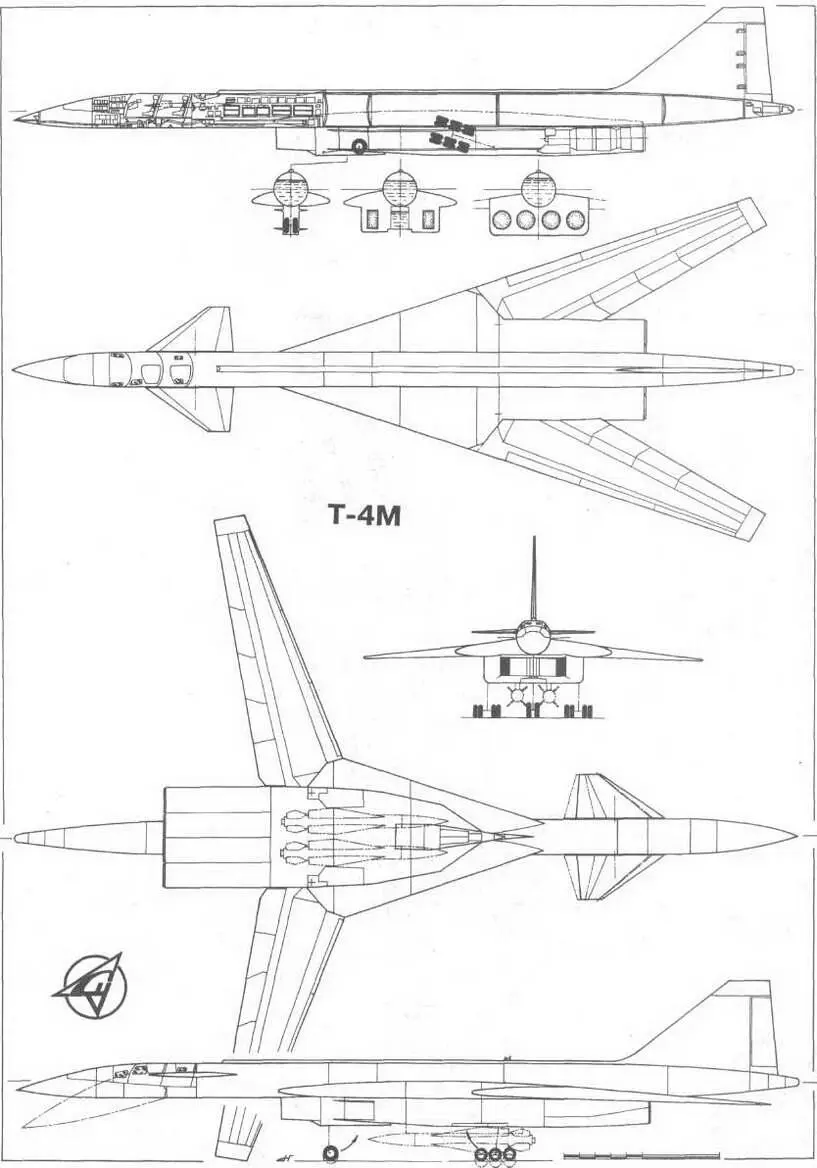

Аэродинамическая компоновка Т-4М была выполнена по схеме «утка» с крылом изменяемой стреловидности в полете.

Крыло самолета состояло из неподвижной части - центроплана и двух поворотных консолей, которые с помощью шарниров крепились к центроплану. Поворотные консоли изменяли угол стреловидности передней кромки от 15 до 72 градусов и оснащались средствами механизации: по задней кромке-двухсекционными для каждой консоли двухще-левыми выдвижными закрылками и элеронами, а по передней кромке-выдвижными предкрылками по всему размаху консолей.

Над центропланом располагался фюзеляж большого удлинения, имеющий круглое поперечное сечение и отклоняемую на режимах взлета и посадки носовую часть фюзеляжа.

Для обеспечения продольного управления самолетом на головной части фюзеляжа располагалось поворотное горизонтальное оперение, снабженное для повышения эффективности на режимах взлета и посадки выдвижными однощелевыми закрылками.

В хвостовой части фюзеляжа устанавливалось однокилевое с рулем направления вертикальное оперение.

Силовая установка самолета Т-4М принципиально не отличалась от силовой установки Т-4 и включала в себя четыре двигателя РД-36-41, расположенные по схеме «пакет» в единой мотогондоле с плоскими регулируемыми воздухозаборниками с вертикальными поверхностями торможения, кажды й из которых также обслужи вал два двигателя.

Топливо в самолете размещалось в десяти емкостях: в пяти топливных баках, расположенных в фюзеляже; в правом и левом топливных баках передней части центроплана; в расходном топливном баке, расположенном в мотогондоле между воздушными каналами и в двух топливных баках, расположенных в поворотных консолях крыла. Суммарный запас горючего во внутренних баках должен был составлять 82000 кг.

Экипаж самолета состоял из трех человек-двух летчиков и штурмана-оператора, которые размещались в кабине, разделенной на два отсека негерметичной поперечной перегородкой. В переднем отсеке по схеме «рядом» устанавливались катапультные кресла летчиков. В заднем, ближе клевому борту планировалось применить систему дистанционного управления (СДУ) рулевыми поверхностями на всех режимах полета по сигналам перемещения ручки управления и педалей.

Вооружение на Т-4М устанавливалось на двух точках подвески под мотогондолой. Предполагалось применять управляемые ракеты класса «воздух-поверхность», авиабомбы, авиационные мины, разовые бомбовые кассеты. Подвеска авиабомб осуществлялась в двух вариантах:

- основном, включающем в себя авиабомбы общим весом до 8000 кг, размещенные в двух контейнерах, которые унифицированы по габаритам с контейнерами для разведывательной аппаратуры;

- дополнительном, с размещением авиабомб на открытой подвеске на многозамковых балочных держателях, с максимальным весом бомбовой нагрузки до 18000 кг.

С грузом бомб, в контейнерах, самолет мог совершать полет на сверхзвуковой скорости. Разведывательное оборудование, примененное на Т-4М, должно было обеспечить проведение радиотехнической, радиолокационной, инфракрасной, фото- и радиационной разведки. Вся аппаратура упаковывалась в четыре подвесных контейнера.

Конструкторы предполагали поэтапное наращивание уровня летно-технических характеристик самолета Т-4М за счет:

- применения двухконтурных двигателей нового поколения с более высокой весовой отдачей и меньшим удельным расходом топлива;

- разработки и освоения промышленностью новых конструкционных материалов, в том числе композицонных;

- освоения промышленностью производства радиоэлектронного оборудования на твердых схемах, что позволяло в дальнейшем существенно повысить его надежность и снизить вес.

Однако в конце 1969 г. работы над проектом самолетаТ-4М были прекращены.

1.Отклоняемая носовая часть фюзеляжа (ОНЧФ)

2.Блоки отсека ОНЧФ

3.Кабина экипажа

4.Переднее горизонтальное оперение

5.Створка передней стойки шасси

6.Передняя стойка шасси
