На протяжении многих лет наведение танкового орудия производилось вручную, при этом задачей наводчика было совместить линию прицеливания с силуэтом цели, которую он наблюдал визуально или в телескопический оптический прицел. Это была непростая задача, и даже с опытным наводчиком требовалось выпустить несколько снарядов для того, чтобы поразить цель, находящуюся на сравнительно небольшом удалении (до 1000 м). При такой системе наведения невозможно было учесть влияние таких важнейших факторов, как скорость и направление ветра, скорость полета снаряда, температура окружающего воздуха и другие. Между тем такие факторы оказывают самое непосредственное воздействие на точность стрельбы. Первоначально на оптику прицельных приспособлений наносили специальную сетку, позволяющую более точно определить дальность до цели и установить соответствующий угол возвышения орудия. Такие вычисления были весьма приблизительными и требовали

хорошей специальной подготовки и большой практики. Многие танкисты ряда арабских армий Ближнего Востока так и не сумели их освоить. В 1950-х годах в Великобритании для более точного определения дальности до цели внедрили концепцию пристрелочного пулемета. На танки «Центурион» стали устанавливать спаренные со 105-мм пушкой пулеметы калибра 12,7 мм, а позднее эту идею воплотили и на танках «Чифтен», вооруженных 120-мм пушкой. Использование спаренного пулемета позволяло экономить снаряды и достаточно точно определять дальность, однако максимальная эффективная дальность стрельбы из таких пулеметов не превышала 1830 м, в то время как дальность эффективного огня из танковой пушки составляла 2060 м. В дальнейшем на смену пристрелочному пулемету в Великобритании пришел лазерный дальномер компании «Барр энд Стронг», который позволял определить расстояние до цели на всех дальностях стрельбы с погрешностью не более 5 м.

В ходе танкового боя командир танка, выбрав цель, дает соответствующую команду наводчику, который должен совместить перекрестие прицела орудия с указанным объектом, используя при этом данные лазерного дальномера (А). Процесс вычисления траектории полета снаряда продолжается в СУО непрерывно (Б). Компьютер автоматически вводит поправки на ветер, температуру, скорость движения цели и выводит эту информацию на прицел (В). Наводчику остается совместить линию прицеливания с меткой компьютера и произвести выстрел (Д).

В течение 10 секунд после обнаружения цели (справа) наводчик или командир танка, используя IFCS, должны навести орудие, зарядить его требуемым типом снаряда и произвести выстрел.

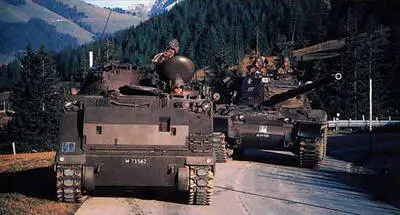

Танки и другая современная бронетехника представляют собой мощные боевые системы, но одновременно являются и приоритетными целями для противника. Несмотря на крепкую броню, лучшей защитой танка является наступление - обнаружить и поразить противника до того, как он откроет стрельбу. Важность системы управления огнем особенно важна в гористой местности. На фото швейцарский танк Pz 68 (сзади) на учениях.

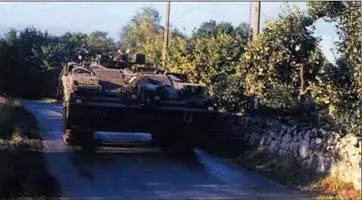

Шведский танк Strv 103 выполнен по безбашенной схеме. Это позволило существенно снизить его высоту и заметность. Наведение орудия производится за счет изменения положения корпуса при помощи гидропневматической подвески, при этом роль наводчика выполняет механик-водитель.

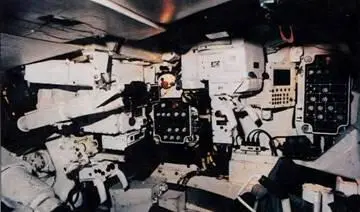

Внизу. Рабочие места командира и наводчика танка «Челленджер-2». 120-мм пушка L30 стабилизирована в двух плоскостях, угол возвышения составляет 30 градусов.

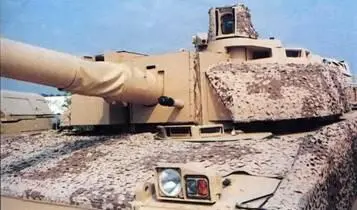

Вверху. У командира французского танка «Леклерк» имеется комбинированный прицел SAGEM с тепловизором, который позволяет вести наблюдение и наведение в пассивном режиме.
