Столкнувшись в Чечне с недостаточностью возможностей Су-25 и избыточностью Су-24, справедливо рассудили: оптимальными для выполнения некоторых задач являются как раз самолеты МиГ-27 и Су-17. Задумали восстановить два полка (!) МиГ-27. Кинулись на базы и… Кроме охотников за цветметом, над бывшей гордостью советских ВВС «поработали» уже и погода, и время… У всех «27-х» поголовно — поворотные узлы без ресурса. Теперь одна надежда на реанимацию двух полков Су-17М4.

В который раз повествование приходится заканчивать печальными словами одного из летчиков: «Оглядываясь назад, могу сказать, что МиГ-27 (с «Кайрой» особенно) был лучшим самолетом ИБА того времени. А ныне самолетов такого класса в России совсем нет.»

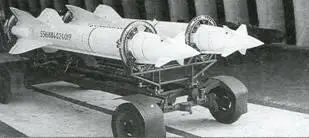

Ракеты Х-23 на тележке

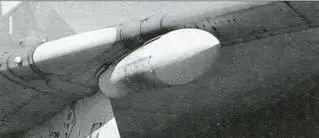

Контейнер и пилон в корневой чаш крыла МиГ-23БН

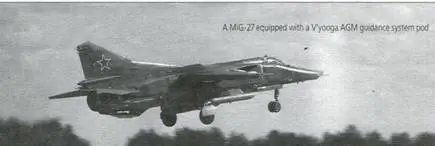

МиГ-27К с подвесным контейнером «Вьюга»

Техописание самолета МиГ-27 уже достаточно широко освещено в печати, поэтому мы приводим его очень кратко.

Самолет имеет нормальную аэродинамическую схему. Крыло — высокорасположенное, изменяемой геометрии. Горизонтальное оперение — цельноповоротное.

Фюзеляж — полумонокок, сварной и клепаной конструкции. Воздухозаборник — нерегулируемый. Крыло составляют центроплан и две поворотные (от 16 до 72°) консоли двухлонжеронной конструкции. Просветы между консолями и центропланом прикрываются щитками и сверху, и снизу. В корнях консоли имеют вихреобразующий «клык». Отклоняемый носок каждой консоли имеет четыре секции, а закрылок — три. Стабилизатор состоит из двух частей, отклоняемых на угол 10° при установке крыла в пределах от 16 до 55°, и 6,5° — при угле установки более 55°. Вертикальное оперение состоит из киля и руля направления. Шасси — трехстоечное. Носовая стойка имеет два колеса 570X140, основные — по одному колесу 840X360. Шасси оснащено дисковыми тормозами, привод — пневматический.

Силовая установка — двигатель Р-29Б-300: 11-ступенчатый компрессор, 2-ступенчатая турбина, камера сгорания и форсажная камера. Топливная система включает пять фюзеляжных и шесть крыльевых топливных баков. Общая емкость 5500 л. Самолет может нести до трех ПТБ емкостью по 800 л каждый. Заправка — централизованная.

Система спасения включает катапультное кресло КМ-1М, обеспечивающее покидание машины в диапазоне скоростей от 130 км/ч до предельных во всем диапазоне высот.

Гидросистема состоит из бустерной и основной, работающих автономно. Давление (210 кг/см 2 ) в системах создается двумя насосами, а кроме того на самолете установлены гидроаккумуляторы. Обе системы приводят в действие систему поворота крыла, рулей, уборки и выпуска шасси и т. д. Воздушная система также состоит из двух независимых — основной и аварийной. Системы обеспечивают герметизацию фонаря, торможение (включая аварийное) колес и даже аварийный выпуск шасси.

Специализированное оборудование включает:

— для МиГ-27 — станцию наведения «Дельта-2НГ», управляющую ракетами класса «воздух-земля»,

— для МиГ-27М/Д — прицельно-навигационный комплекс ПрНК-23М, лазерный дальномер-целеуказатель «Клен-ПМ», телевизионный индикатор ИТ-23М,

— для МиГ-27К — ПрНК-23К, опто-электронная система «Кайра», станция наведения «Дельта-ЗНГ», система ближней навигации РСБН-6С, радиовысотомер РВ-5/10, СПО-15, СО-69, средства постановки активных помех СПС-142/143/144/145 и пассивных помех КДС-23.

Вооружение различных модификаций МиГ-27 представлено на схеме (см. чертежную вкладку).
