Стремление в максимальной степени сохранить неизменной конструкцию истребителя МиГ-23 — во всяком случае, в отношении столь сложного и ответственного элемента, как крыло — заставило поискать место для подвески дополнительного вооружения. Новые узлы разместили по бортам фюзеляжа между крылом и ГО, но использовать их можно было только для подвески бомб и КМГ-У. Впрочем, подвеска боевой нагрузки максимально близко к оси самолета имела и положительные стороны. Дело в том, что при неодновременном сбросе бомб с подкрыльевых пилонов, первая летит в точку прицеливания, а появившийся дисбаланс вносит такие коррективы в траекторию полета носителя, что за доли секунды, на которые запаздывает сброс второй бомбы, точка прицеливания уходит на десятки метров — фактически второй «груз» тратится впустую. Поэтому синхронизация сброса для истребителей-бомбардировщиков является отдельной задачей. В случае подфюзеляжной подвески бомб эти требования заметно смягчаются.

Помимо бомб и блоков PC «в ассортименте», новые машины предполагалось вооружить «длинной рукой» — управляемым оружием, набор которого заметно вырос. К ракетам Х-23 с радиокомандным наведением (ими предполагалось оснастить даже «чистые» истребители МиГ-23), вскоре планировалось добавить новые ракеты (будущие Х-25) и корректируемые бомбы, наводимые по лазерному лучу.

Из-за проблем с двигателем Р-29 создание машины «32–23» задерживалось. Первый прототип «32–24» удалось закончить в январе 1971 г., и 18 февраля 1971 г. летчик-испытатель А. Федотов поднял его в воздух *.

Первый прототип с бортовым номером «321» имел крыло «1-й редакции» — без «зуба» на передней кромке поворотной части. Второй и третий прототипы «32–24», завершенные в том же году, уже получили крыло «2-й редакции» — с «зубом». После испытаний самолет запустили в серию с 1972 г. на московском заводе «Знамя Труда» (выпускавшем истребители МиГ-23).

Главным конструктором будущего МиГ-27 являлся Г. А. Седов, его первым замом — М. Р. Вальденберг.

* Во многих источниках сообщается, что первый полет на «32–24» совершил П. Остапенко 20.08.70. В действительности, в этот день П. Остапенко впервые поднял в воздух опытный «23–41» — прототип истребителя МиГ-23 с двигателем АЛ-21.

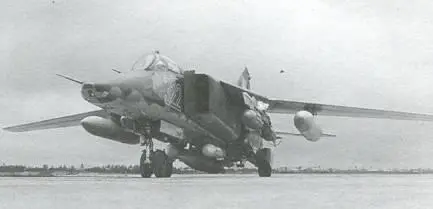

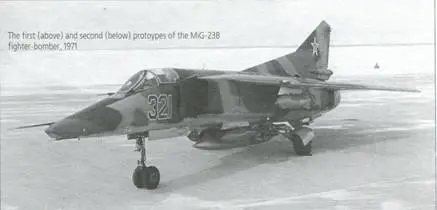

Первый (сверху) и второй опытные экземпляры истребителя- бомбардировщика МиГ-23Б. 1971 г.

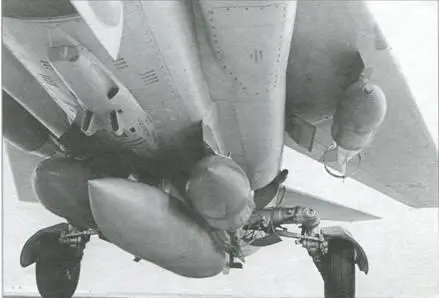

Подвеска бомб на первый опытный МиГ-23Б

Машины с двигателем АЛ-21Ф-3 выпускались недолго — в 1972-73 гг. успели построить всего 24 штуки, обозначенные МиГ-23Б. Они использовались в основном для проведения различных испытаний (как в МАП, так и у военных). Причиной столь малого количества стали проблемы с выпуском двигателей, которых хватало только для Су-17 и Су-24.

МиГ-23Б оснащался ПрНК «Сокол-23», в состав которого входили: лазерный дальномер-целеуказатель «Фон», бомбовый прицел ПБК-3 (сброс с кабрирования), стрелковый прицел АСП-17, навигационный комплекс КН-23 и система автоматизированного управления САУ-23Б под управлением аналоговой вычислительной машины. Максимальная боевая нагрузка за счет задних подфюзеляжных узлов возросла до 3000 кг (шесть 500-кг бомб). При подвеске бомб меньшего калибра (100 кг) впервые на отечественных самолетах использовались МБДЗ (многоэамковые балочные держатели), за счет чего на каждый узел можно было подвесить 3 такие бомбы. Самолет был оборудован встроенным оборудованием радиоэлектронного подавления и системой предупреждения об облучении РЛС. Для ведения оборонительного воздушного боя на МиГ-23Б могли подвешиваться ракеты Р-ЗС с ТГСН.

За кабиной удалось разместить дополнительный топливный бак на 225 л. Диаметр колес передней стойки увеличился, и на створках появились характерные выколотки.

Двигатель Р-29 доводился долго — прототип истребителя (будущего МиГ-23М) впервые поднялся в воздух только летом 1972 г. За это время и планер МиГ-23 претерпел большие изменения (постоянное совершенствование крыла с аэродинамической точки зрения при одновременном усилении и доработке центрального бака-отсека), так что «32–23» создавался скорее на основе МиГ-23М («32–24» «вырос» из МиГ-23С). Для использования на истребителе-бомбардировщике разработали специальную упрощенную модификацию двигателя — Р-29Б-300; в частности, многорежимное сопло было заменено двухпозиционным (двухрежимным). Тяга новой модификации снизилась до 11 500 кг (по сравнению с 12 500 кг на истребителе).
