В корме барказа на специальном фундаменте установлен двигатель 8 с реверс-редуктором 9. Вращение от реверс-редуктора через соединительную муфту 10 передается гребному валу 11, который проходит через дейдвудную трубу 12, расположенную в дейдвуде 15. На конце гребного вала насажен бронзовый трехлопастный винт 13 с обтекателем 14.

Управление барказом производится с помощью рулевого устройства, которое состоит из руля, тросовой передачи и штурвала. Руль у барказа навесной, за транцем. Барказные рули бывают деревянными со съемными румпелями (как у шестивесельного яла) и металлические – сварные.

Металлический руль состоит из пера руля 17 и баллера 18, имеющего два рулевых крюка 19 для навешивания руля. Баллер пяткой опирается на подпятник 20, который защищает гребной винт от поломки при касании грунта и посадке барказа на мель. К головке баллера приварен изогнутый рычажный румпель 16, к свободному концу которого крепится штуртрос 21 (см. рис. 5). Крепление штуртроса к румпелю осуществляется с помощью скользящей муфты 22 или планки 23, движущейся в прорези румпеля (см. рис. 4 и 5).

Штуртрос представляет собой кусок стального троса, середина которого заложена тремя-четырьмя шлагами на барабан штурвала. Концы штуртроса пропущены через одношкивные ролики 25 и талрепами 26 крепятся к планке 23. Талрепы служат для регулировки натяжения штуртроса.

Барабан штурвала 24 изготовлен из стали, имеет по краям буртики, а посредине – стопорный винт для крепления среднего шлага, штуртроса, чтобы он не проскальзывал по поверхности барабана. Барабан штурвала вращается в подшипниках штурвальной рамы 27, установленной на банке 28. На оси барабана укреплено на шпонке штурвальное колесо 29.

Моторные барказы имеют иногда съемную сваренную из стальных листов рубку, расположенную над двигателем. Рубка имеет поручни, иллюминаторы, двери и люк для прохода подъемного стропа сверху. Снаружи на рубке устанавливаются ревун с кнопкой для сигнализации и педальный выключатель к звонку, с помощью которого передаются приказания мотористу. Внутри рубки, кроме звонка, установлен плафон для освещения.

На барказе установлена штепсельная розетка морского образца для включения переносной электролампы с электропроводом, применяемой для освещения, а также в качестве гакабортного или носового огня.

Огни, ревун, плафон в рубке и звонок питаются электроэнергией от аккумуляторной батареи.

Для швартовки, буксировки и постановки на якорь на барказе установлены киповые планки 31, утки, роульс 32 и битенг 33.

Основными элементами, отличающими одно судно от другого, являются их геометрические характеристики: длина, ширина, высота борта и осадка (рис. 6). Эти характеристики своего судна, или, как их называют, главные размерения, судоводитель должен знать. Изменения размерений, зависящие одно от другого, например осадку и высоту надводного борта, он должен проверять.

Изменение количества груза и людей на борту меняет осадку и высоту надводного борта, создает крен и дифферент, что отражается на навигационных качествах судна: плавучести, остойчивости, ходкости, устойчивости на курсе и др.

Различают теоретические размерения (расчетные, конструктивные главные размерения), соответствующие теоретическому чертежу судна, и габаритные – наибольшие размеры с учетом выступающих частей судна.

Для определения различных качеств судна, а также в повседневной его эксплуатации учитываются теоретические размерения. В судовождении же особенно важными являются габаритные размерения. Их обозначения:

Длина (наибольшая) – L

Ширина (наибольшая) – В

Высота борта корпуса – Я

Осадка с грузом – Т

Осадка (без груза) – Т 0

Высота надводного борта – (Н – Т)

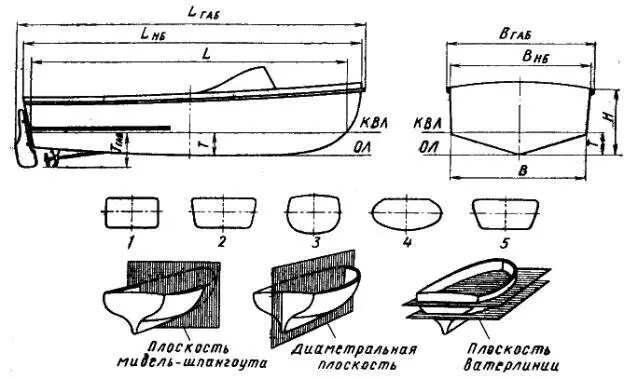

Рис. 6. Главные размерения и сечения корпуса, 1, 2, 3, 4, 5 – сечения по плоскости мидель-шпангоута судов различных типов

Длина габаритная – расстояние, измеренное в горизонтальной плоскости между крайними внешними кромками выступающих частей носа и кормы судна (фальшборт, штевни, кринолин и т. д.).

Ширина габаритная – расстояние, измеренное перпендикулярно диаметральной плоскости между внешними кромками выступающих частей судна в самой широкой части (привального бруса, ограждения двигателей, обносов и др.)

Осадка габаритная или наибольшая – вертикальное расстояние, измеренное в плоскости мидель-шпангоута от уровня спокойной воды, соответствующего грузовой ватерлинии, до низшей точки наружной обшивки или брускового киля, а также до низшей кромки гребного винта; замеряется на стоянке и обычно отличается от осадки на ходу. То же расстояние, замеренное при тех же условиях, но без груза и пассажиров, называется осадкой порожнем.
