Параллельно с этими работами И.П. Братухин вместе с конструктором В.А. Кузнецовым работал над автожирами. Иван Павлович большое внимание уделял изучению теории несущего винта с возможностью махового движения лопастей на режимах горизонтального полета. Основываясь на работах Глауэрта и Локка, а также собственных теоретических и экспериментальных исследованиях, он обобщил результаты в работе под названием «Автожиры. Теория и расчеты». Эта работа была опубликована в 1934 году и долгое время служила основным пособием по теории винтокрылых аппаратов. Теоретические работы Братухина вылились в постройку и испытание ряда автожиров. Ценный опыт, полученный конструктором, был использован в дальнейшем не только в работах по автожирам, но и для создания и совершенствования вертолетов. Так, уже при разработке несущего винта вертолета ЦАГИ-5-ЭА Братухин применил шарнирную схему крепления лопастей к втулке, сходную с той, что применялась на автожирах.

В эти годы сектор особых конструкций стал уже отделом особых конструкций ЦАГИ, в котором И.П. Братухин возглавил конструкторскую бригаду «Б». Задачами отдела были теоретические и экспериментальные исследования различных вариантов схем вертолетов, их основных элементов, проектирование, постройка и летные испытания винтокрылых машин. Было решено создать новый вертолет, более мощный и совершенный, с лучшими летными данными, в большей степени пригодный для эксплуатации. Проектирование вертолета, получившего обозначение ЦАГИ-11-ЭА, было начато в 1934 году.

ЦАГИ-11-ЭА был построен в середине 1936 г. Этот вертолет был значительно больше по размеру и массе, чем предыдущие аппараты. Для него конструктор предложил оригинальную комбинированную схему, позволяющую сочетать возможности вертолета (вертикальные взлет и посадка) со скоростью самолета. Двигатель жидкостного охлаждения «Кертис-Конкверор» в 630 л.с. был установлен в передней части фюзеляжа. Редуктор двигателя сняли, а на его место вмонтировали центральный редуктор вертолета с четырьмя коническими шестернями – одной ведущей и тремя ведомыми. Одна ведомая приводила во вращение вертикальный вал несущего винта, а две другие – валы рулевых винтов. Несущий винт был подобен винту вертолета 5-ЭА. Рулевые винты располагались на концах небольшого крыла. Две кабины – наблюдателя и летчика – помещались за несущим винтом. Хвостовое оперение было, как в самолете: горизонтальное и вертикальное; на крыле – элероны с двойным управлением. Поскольку элероны действовали только при наличии поступательной скорости, сохранялось и все управление вертолетного типа. Особенность его заключалась во взаимной связи несущего и рулевого винтов, левый из которых должен был иметь на режиме висения обратную тягу. На всех режимах вообще должно было быть обеспечено полное соответствие и взаимодействие всех трех винтов путем изменения их шага. Механизм управления шагом винтов работал от штурвала и педалей.

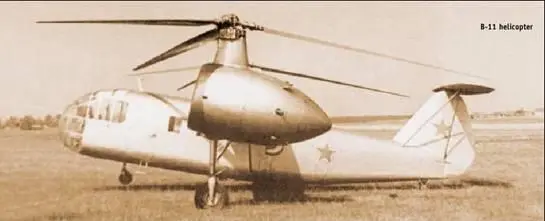

Вертолет Б-11

При испытаниях вертолета на привязи возникли трудности, которые потребовали предварительной отработки его агрегатов, и в первую очередь – на вертикальных режимах. И.П. Братухин предложил изменить схему вертолета, переделать его, заменив крыло сварными фермами большого размаха (11 м между осями рулевых винтов вместо 8 м). Трехлопастные винты диаметром 2,25 м заменили (временно) двумя парами винтов, применявшихся на вертолетах ЦАГИ-1-ЭА и ЦАГИ-З-ЭА, лопасти несущего винта сделали цельнометаллическими, внесли ряд других изменений. Получился новый вариант вертолета, названный ЦАГИ-11-ЭА ПВ (пропульсивный вариант).

…Сталинские репрессии конца 30-х не миновали и вертолетостроителей. Началось свертывание работ отдела особых конструкций ЦАГИ. Часть ведущих сотрудников была репрессирована, часть уволена. Цех винтовых аппаратов и специальный аэродром были ликвидированы, резко замедлились темпы испытаний и доводки аппарата 11-ЭА. Советское руководство приоритетным направлением сделало создание новых боевых самолетов: на пороге стояла война. Вертолет же, несмотря на очевидные достоинства, по-прежнему рассматривался как экзотический летательный аппарат.

И все же профессору Б.Н. Юрьеву удалось добиться организации специализированного ОКБ-3 в Московском авиационном институте. Туда в январе 1940 года и перешла часть сотрудников отдела особых конструкций ЦАГИ во главе с Братухиным. До марта 1940 года ОКБ-3 руководил Б.Н. Юрьев, а затем его возглавил И.П. Братухин.
