Созданию двигателя-демонстратора предшествовали разработка конструкторской и технологической документации, подготовка производства, испытательных стендов и лабораторий, проведение многочисленных испытаний и предварительная доводка каждого узла двигателя в отдельности, сборка и испытания газогенератора – основы авиационного двигателя. Все перечисленные работы были завершены в срок благодаря широкой кооперации предприятий Объединенной двигателестроительной корпорации (ОДК), точному расчету возможностей производства, жесткому контролю выполнения и оперативной реакции на непредвиденные обстоятельства.

Сборка двигателя-демонстратора ПД-14 №100-01 была завершена 30 мая этого года, а уже 9 июня состоялся его первый запуск на испытательном стенде. Параллельно с изготовлением двигателя-демонстратора были реконструированы и переоснащены открытый и закрытый испытательные стенды. Испытания прошли в соответствии с действующими требованиями, с применением самых современных измерительных и регистрирующих систем, позволяющих контролировать ход проведения испытаний в режиме реального времени как в кабине наблюдения, так и дистанционно, на рабочих местах инженеров-испытателей.

Необходимо отметить, что конструкция перспективного двигателя ПД-14 – совершенно новая, значительно отличающаяся от предыдущих разработок пермского КБ. Поэтому потребовалась принципиально иная, уникальная технология сборки двигателя. Дополнительные трудности в сборочный процесс внесло наличие огромного количества препарирования: всего на двигатель было установлено около 2000 специальных датчиков. Тем не менее, несмотря на все трудности, двигатель-демонстратор был собран в установленные сроки и успешно прошел испытания. В их ходе подтверждена работоспособность всех его деталей и узлов, в т.ч. изготовленных с применением «критических» технологий (пустотелая титановая рабочая лопатка вентилятора, лопатки турбины из монокристаллических сплавов и интерметаллидов, моноколеса компрессора и др.).

Следующим этапом на пути создания ПД-14 станет изготовление и проведение испытаний опытных образцов двигателя. Оно уже ведется полным ходом в Перми и на предприятиях-партнерах. По словам руководителя программы ПД-14 – генерального конструктора ОАО «Авиадвигатель» Александра Иноземцева, летные испытания опытного ПД-14 на летающей лаборатории Ил-76ЛЛ должны начаться в 2014 г. А.Ф.

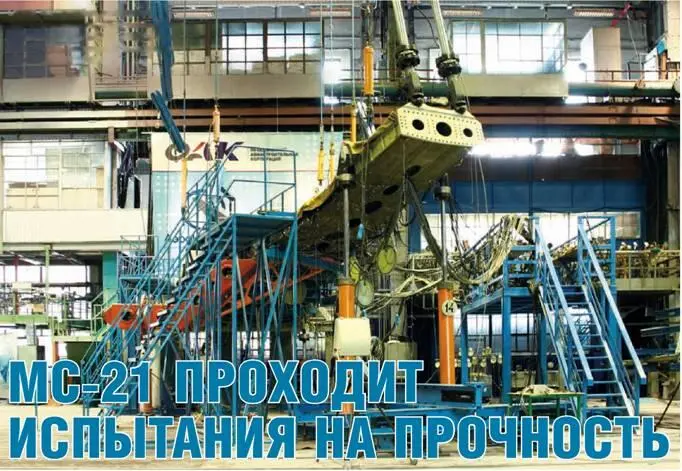

Стенд статических испытаний прототипа кессона композиционного крыла самолета МС-21 (№1) в зале статических испытаний комплекса прочности ЛА ЦАГИ

Комплекс прочности летательных аппаратов, одно из ключевых подразделений Центрального аэрогидродинамического института им. проф. Н.Е. Жуковского, отметил в прошлом году 80-летие. В состав комплекса входят три научно-исследовательских отделения: статической и тепловой прочности, норм прочности, нагрузок и аэроупругости, ресурса авиационных конструкций. Практически все отечественные самолеты прошли через испытания в лабораториях этих отделений. В настоящее время значительный объем работ комплекса прочности по гражданской авиатематике связан с созданием нового ближне-среднемагистрального пассажирского самолета МС-21, головным разработчиком которого является корпорация «Иркут». О ходе этих работ рассказывает заместитель генерального директора ЦАГИ, начальник комплекса прочности ЛА Михаил Зиченков.

Михаил Чеславович, какова роль комплекса прочности ЦАГИ в осуществлении проекта МС-21?

По реализации проекта МС-21 комплекс прочности ЦАГИ работает с самого начала, принимая участие во всех этапах. Какое-то время мы работали параллельно с корпорацией «Иркут», выполняя государственный контракт и исследуя концепцию будущего самолета. Проводили расчетные исследования прочности, аэроупругости и весовой эффективности конструкции крыла, центроплана, фюзеляжа, оперения на основании комплекса программ, опыта испытаний и собственных инженерных методик. Результатом стали рекомендации по проектным параметрам элементов конструкции и выбранная совместно с КБ силовая схема самолета.
