Электросистема имеет напряжение 24 В и питается от генератора в 2000 Вт, расположенного в носовой части самолета и приводимого в движение с помощью ветрянки.

Самолет оборудован радиостанцией.

Силовая установка самолета состоит из жидкостного реактивного двигателя HWK 109–509, расположенного в задней части фюзеляжа. Сила тяги регулируется сектором, расположенным в кабине летчика с левой стороны. Баки с горючим помещаются в кабине летчика, в специальном баковом отсеке и в крыле.

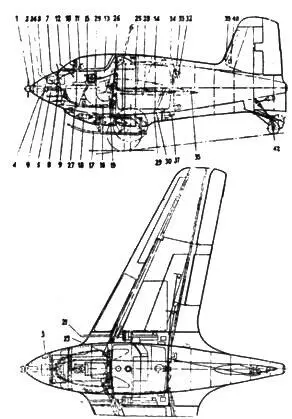

Рис. 5

1 — ветрянка для генератора; 2 — генератор; 3 — экран; 4 — регулятор; 5 — аккумулятор; 6 — компенсатор; 7 — рация; 8 — ножное управление; 9 — гак для буксировки и катапульты; 10 — бронестекло; 11 — коллиматорный прицел; 12 — приборная доска; 13 — пульты управления; 14 — Г-бак; 15 — ручка управления; 16 — ручное управление; 17 — лыжа; 18 — силовой цилиндр; 19 — сиденье летчика; 20 — штурвал триммеров; 21 — пушка МК-108; 23 — уплотнение передачи; 24 — умформер рации TG-16; 25 — запасный датчик; 27 — Г-бак; 28 — патронный ящик; 29 — электроуправление оружием; 30 — предохранители; 31 — аварийный слив горючего; 32 — большой экран; 33 — малый экран; 34 — регулятор; 35 — коробка распределителя; 39–40 — включение антенны рации; 42 — управление костылем

Рис. 6

Рис. 7

Рис. 8

Рис. 9

Рис. 10

1 — пушка МК-108; 2 — электрический механизм управления оружием; 3 — снарядный ящик; 4 — рукав для подачи снарядов

Жидкое топливо состоит из жидкостей двух сортов: жидкости Т и жидкости С, одна из которых является собственно горючим (по-видимому, метиловый спирт), а другая — окислителем (концентрированной перекисью водорода с катализатором, в качестве которого применяется перманганат калия).

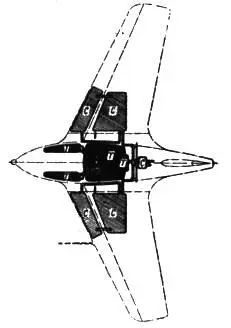

Расположение баков показано на рис. 8, а объемы их — в таблице.

* Протектированные баки.

В инструкции по обслуживанию самолета подчеркивается необходимость особо тщательного ухода за установкой системы питания горючим.

Вся система должна содержаться в чрезвычайной чистоте для предотвращения легко возникающего пожара.

Запрещается одновременное наполнение или опорожнение баков Т и С.

Предписывается особо тщательное наблюдение за отсутствием течи в системе.

Система Т и система С должны быть полностью разобщены до регулятора в камере сгорания.

Наполнение баков предписывается начинать с системы С.

Ежедневно, по окончании летного дня, рекомендуется производить промывку баков систем Т и С водой.

В случае непрерывных полетов промывку производить по мере надобности, при первой возможности.

Для промывки системы Т необходимо 700 л воды, системы С — 200 л.

Особо тщательно следить за появлением коробления и трещин в оболочке камеры сгорания.

На самолете установлены две пушки МК-108 калибра 30 мм * по бортам фюзеляжа, справа и слева, между бортом фюзеляжа и первой нервюрой консолей под зализом (рис. 9 и 10).

Запас снарядов — по 60 шт. на каждое орудие.

Установка осей стволов производится под углом 7° 30 к горизонту и 0° 35’ по отношению к оси фюзеляжа. Переднее крепление орудия расположено непосредственно на борту фюзеляжа, имеет карданный узел, воспринимающий силу отдачи.

Патроны из зарядных ящиков, расположенных под баковым отсеком фюзеляжа, по рукавам передаются к орудию. Остальные гильзы выбрасываются за борт.

Составлено по официальному руководству по обслуживанию самолета Me-163В, утвержденному Главным командованием воздушных сил Германии, за № 1 (RLM) Т.2163В. Часть 0-10 и др. Издание от сентября 1944 г.
