Кроме того, выполнялись хоздоговорные работы по аэродинамическому проектированию ветряков, а также по оптимизации режимов полета сельскохозяйственных вертолетов. В 1987 году во Всесоюзном конкурсе вузов на лучшую научно-исследовательскую работу цикл работ группы аэродинамиков кафедры «Конструкции и проектирование вертолетов» МАИ, выполненных под руководством В.И. Шайдакова, был отмечен второй премией.

В отраслевой лаборатории кафедры и в дальнейшем велись исследования, имеющие четкий практический выход. В частности, в 1987 году по договору с ВНИИ ПАНХ ГА (Краснодар) проводились работы по внедрению созданных математических моделей несущих систем. Цель исследования — определение летных и агротехнических характеристик сельскохозяйственных вертолетов при выполнении авиационнохимических работ. Модель вихревого следа соосного НВ вблизи земли представлена в виде двух вихревых жгутов вместе с их зеркальным отражением относительно земли. На рис. 2 виден характер деформации вихревых жгутов в двух проекциях. Совпадение расчетных и экспериментальных данных удовлетворительное.

Другим важным научным направлением лаборатории в области аэродинамики НВ было исследование режимов вихревого кольца и авторотации. Первые публикации, в которых исследовались вопросы вертикального снижения вертолета, были сделаны в 1961 году. В основу исследования режимов снижения с подводимой к НВ мощностью положена модель турбулентной струи во встречном потоке. Вследствие размывания струи снизу образуется граница раздела потока. Теория турбулентной струи предполагает, что при размывании количество движения в струе сохраняется постоянным. При этом на верхней границе раздела потоков обтекание может быть с отрывом струй, поэтому интеграл давлений по контрольной поверхности в уравнении импульсов не равен нулю, что необходимо учитывать.

В последующих работах, посвященных исследованию режимов снижения вертолета по наклонной траектории, сопротивление НВ от встречного потока в режимах вихревого кольца моделировалось вихревым цилиндром из кольцевых вихрей, сходящих с краев диска НВ и уносимых потоком вверх. Такой подход позволил получить расчетную модель НВ для режимов крутого снижения вертолета на любых положительных углах атаки (на рис. 3 показан график индуктивных скоростей для положительных углов атаки).

Работы 60-х годов по теории «винта в кольце» нашли свое последующее развитие применительно к рулевым устройствам одновинтовых вертолетов типа «фенестрон». В 1972 году В.И. Ханжонков (ЦАГИ) опубликовал материалы по испытаниям воздушных коллекторов для винтов, работающих в канале. Это позволило разработать теорию, в которой система «винт в кольце» рассматривалась как воздушная сеть, состоящая из коллектора, вентилятора и диффузора. Потери давления на каждом участке сети брались из эксперимента. Наличие развитого диффузора увеличивало относительную тягу кольца до 60 % при относительном радиусе кривизны коллектора 30 % от радиуса канала. Проведены исследования оптимальных углов раскрытия диффузора и относительного КПД винта. Разработаны методы аэродинамического расчета фенестрона в режимах работы на месте и осевой обдувки спереди. Было показано, что при осевой обдувке тяга на коллекторе кольца быстро падает, что сильно ухудшает тяговые характеристики фенестрона.

К концу восьмидесятых годов наметились перестроечные тенденции в экономике страны. Финансирование отраслевой лаборатории по перспективному проектированию вертолетов было прекращено. К этому времени на кафедре сложился прочный научный коллектив высококвалифицированных преподавателей и сотрудников, который был способен преодолеть все трудности, поэтому научно-исследовательские работы продолжались как по линии госбюджета, так и по хозрасчетной тематике.

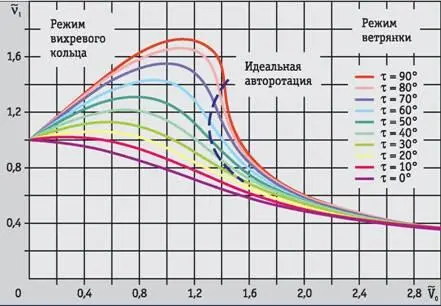

Рис. 3. График индуктивных скоростей НБ на режимах крутого снижения для любых положительных углов атаки

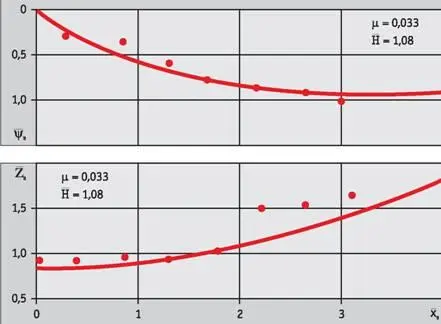

Рис. 2. Картина продольных вихревых жгутов для несущего винта вертолета Ка-26 в полете вблизи земли

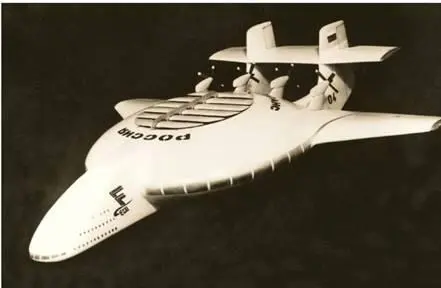

Продувочная модель АКЛА конструкции А.И. Филимонова
