Начиная с самолетов с заводскими номерами 222101, 184505 и 230101, скопированная с американского образца вплоть до названия, рация СЦР-274Н была заменена отечественной РСБ-5 с приемником РСИ-6М-1, а от дополнительной радиоточки со временем отказались. РСУ-5 комплектовались самолеты с 221901 по 226110 (завод № 22), с 184304 по 1841039 (завод № 18) и с 230101 по 231012 (завод № 23).

Другие нововведения прижились. Так было с электрическими авиагоризонтами АГК-47Б, заменившими старые вакуумные с машин 222903, 184107 и 230101. Одной из самых «урожайных» на доработки стала 30-я серия. Начиная с самолетов 223002, 184209 и 230102 на местах летчиков и штурмана-оператора были установлены светофильтры и защитные шторы, а кресла радиста, радиооператора и бортинженера сделали более удобными и регулируемыми по высоте.

С тех же машин 223002 и 184209 и самолета 230101 в комплект оборудования был включен навигационный координатор НК-46Б. Это было ламповое счетно-решающее устройство, первый в СССР бортовой компьютер, позволявший производить счисление пройденного пути и непрерывно определять координаты. В те годы кибернетика в СССР считалась лженаукой, а само понятие «вычислительная машина» пахло ересью. Чтобы не раздражать «отцов» тогдашней советской науки, для этого прибора и пришлось придумать такое нейтральное название.

Бомбардировщики Ту-4 всех серий имели фотолюк с качающейся рамой и командным прибором КП, но комплектовать самолеты поначалу приходилось уже в частях той фототехникой, которая была под рукой. И лишь начиная с машин 223002, 184209 и 230102, Ту-4 стали приходить уже с аэрофотоаппаратами. Каждый третий снабжался автоматической камерой АФА-33/100 со стосантиметровым объективом, оптимизированным для работы с больших высот, два остальных получали менее мощный АФА-33/75. Кроме того, к каждой машине прилагался ночной НАФА-Зс/50 с четырехлинзовым объективом «Индустар-А» — полный автомат, экспозиция которого выставлялась по вспышке ФОТАБ. АФА предназначались для регистрации результатов бомбометания и фотосъемки объектов небольшой площади. Для съемки коротких маршрутов использовалась кинокамера АКС-1, полагавшаяся каждому самолету.

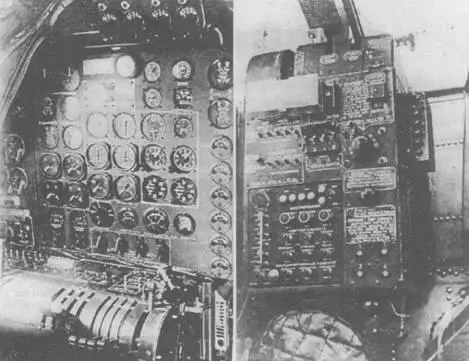

Слева: приборная панель бортинженера — сюда перекочевали «лишние» приборы с рабочих мест пилотов;

сп рава: «заместитель летчика» — автопилот АП-5

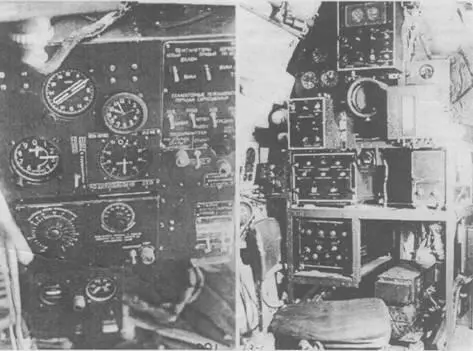

Слева: щиток бомбардира в носовой кабине. Бомбометание «по сапогу» наконец-то отменено;

сп рава: «глаз, видящий во тьме» — радиолокатор «Кобальт». Его стойка располагалась во второй гермокабине

И, наконец, с самолетов 30-й серии появилось еще одно усовершенствование, сделанное, правда, пока «в холостую». Начиная с номеров 223002, 184309 и 230102, в связи с планируемой установкой более мощных пушек 150-П, была значительно усилена конструкция фюзеляжа. Новые пушки имели более длинные стволы, что вызвало введение блокировки открытия первого бомболюка при походном положении нижней носовой артустановки (стволами назад). Одновременно на створках этого отсека были сделаны откидные лючки, пропускавшие стволы при отказе блокировки. Чтобы скомпенсировать потерю жескости створок, на тех же сериях на заводах № 22 и № 18 и, начиная с самолета 230109 завода в Филях, были введены дополнительные упоры их открытого положения.

Для Ту-4 предлагалось несколько образцов стрелково-пушечного вооружения, например, сверхскорострельный крупнокалиберный пулемет системы Афанасьева и 23-мм пушка Ш-23, разработанная в ОКБ-15 НКВ под руководством Шпитального. Однако Туполев сделал выбор. Впервые осмотрев опытный образец орудия 150-П, он хлопнул рукой по крышке лентоприемника и сказал: «Вот это нужно делать. Вот это будет вещь.» *

Министр вооружения Д.Ф.Устинов объявил доводку системы 150-П задачей номер один для своего ведомства и еще до окончания испытаний выделил для ее серийного выпуска завод им. В.А.Дягтярева. В серийном производстве орудию присвоили индекс НР-23. ОКБ МАП получили габаритные и установочные чертежи, а неустраненные пока недостатки намечалось ликвидировать по мере освоения серийного производства орудия.

При выдаче техзадания была утверждена предполагаемая живучесть пушки в 6000 выстрелов, первые же образцы едва давали 700-1000. Конструкцию пришлось менять так, чтобы «внешность» пушки осталась прежней. Ресурс системы вначале был доведен до 3000, а затем и до плановых 6000 выстрелов.
