Владимир Фетисов: Беспилотная авиация: терминология, классификация, современное состояние

По этому критерию все БПЛА можно разделить на 5 групп (первые 4 группы относятся к аппаратам аэродинамического типа):

1) БПЛА с жестким крылом (БПЛА самолетного типа);

2) БПЛА с гибким крылом;

3) БПЛА с вращающимся крылом (БПЛА вертолетного типа);

4) БПЛА с машущим крылом;

5) БПЛА аэростатического типа.

Кроме БПЛА перечисленных пяти групп существуют также различные гибридные подклассы аппаратов, которые по их принципу полета трудно однозначно отнести к какой-либо из перечисленных групп. Особенно много таких БПЛА, которые совмещают качества аппаратов самолетного и вертолетного типов.

Этот тип аппаратов известен также как БПЛА с жестким крылом (англ.: fixed-wing UAV). Подъемная сила у этих аппаратов создается аэродинамическим способом за счет напора воздуха, набегающего на неподвижное крыло. Аппараты такого типа, как правило, отличаются большой длительностью полета, большой максимальной высотой полета и высокой скоростью.

Существует большое разнообразие подтипов БПЛА самолетного типа, различающихся по форме крыла и фюзеляжа. Практически все схемы компоновки самолета и типы фюзеляжей, которые встречаются в пилотируемой авиации [12], применимы и в беспилотной. На рис. 1.1 – 1.6 представлены некоторые примеры.

На рис. 1.1 показан экспериментальный многоцелевой самолет Proteus разработки американской компании Scaled Composites. Разработаны как пилотируемый, так и беспилотный варианты этого самолета. Особенностью конструкции является тандемная схема расположения крыльев. Его длина составляет 17,1 м, размах задних крыльев 28 м, потолок высоты 16 км (при нагрузке 3,2 т), взлетная масса 5,6 т, максимальная скорость 520 км/ч (на высоте 10 км), длительность полета до 18 ч. Силовая установка – два турбореактивных двигателя с тягой по 10,2 кН .

Рис. 1.1. Экспериментальный самолет Proteus (США, 2006). Под фюзеляжем подвешена гондола с радиолокационным оборудованием

На рис. 1.2 показан разведывательный БПЛА RQ-4 Global Hawk, разработанный американской фирмой Teledyne Ryan Aeronautical, дочерним предприятием компании Northrop Grumman. Он отличается необычной формой фюзеляжа, в носовой части которого размещено радиолокационное, оптическое и связное оборудование. Аппарат изготовлен из композитных материалов на основе углеволокна и аллюминиевых сплавов, имеет длину 13,5 м, размах крыльев 35 м, взлетную массу около 15 тонн, способен нести полезную нагрузку массой до 900 кг. RQ-4 Global Hawk может находиться в воздухе до 30 часов на высоте до 18 км. Максимальная скорость 640 км/ч. Силовая установка – турбореактивный двигатель с тяговым усилием 34,5 кН.

Рис. 1.2. БПЛА RQ-4 Global Hawk (США, 2007)

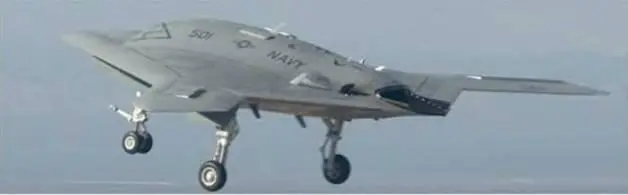

На рис. 1.3 показан перспективный боевой палубный БПЛА Х-47В, разрабатываемый компанией Northrop Grumman (США). Он имеет форму широко выгнутой буквы "V" без хвостовой части. Крылья могут складываться, что немаловажно для ограниченной площади палубы авианосца. Для управления полетом БПЛА оснащен 6-ю рабочими плоскостями. Турбореактивный двигатель канадской фирмы Pratt amp; Whitney обеспечивает высокую скорость полета беспилотного аппарата и расположен в задней части аппарата. Беспилотник состоит из четырех частей, собранных из композитных материалов и соединяющихся примерно в середине корпуса. Самолет имеет длину 11,6 м, размах крыльев 18,9 м (в сложенном состоянии 9,4 м), собственную массу 6,3 т, максимальную взлетную массу 20,2 т. Крейсерская скорость составляет 900 км/ч. Радиус действия 3900 км. Потолок 12,2 км. Предположительно аппарат будет приспособлен для выполнения дозаправки в воздухе. При этом БПЛА будет готов при необходимости беспрерывно выполнять поставленную боевую задачу в течение 80 часов, что на порядок больше длительности полёта боевых самолетов с пилотами [13].

Рис. 1.3. БПЛА X-47B компании Northrop Grumman (США, 2013)

Х-47В UCAS-D Air Vehicle System in Focus

Altitude: ›40,000 ft

Speed: High Subsonic

Weapons Payload Provisions: 4,500 lbs

Max Unrefueled Range: ›2,100 NM

Max Unrefueled Endurance: ›6 hours

Sensor Provisions: EO/IR/SAR/ESN

Air Refueling Provisions: USN/USAF

CV Demo TOGW: 44,567 lbs
