При посадке после выпуска тормозного парашюта производилось отделение от самолета носовой части, выпуск ее посадочных опор и основного парашюта, обеспечивающих безопасное приземление этого отсека. Хвостовая часть самолета опускалась на землю на тормозном парашюте с большой вертикальной скоростью и при ударе о землю деформировалась так, что повторно быть использована не могла.

Государственные испытания Ту-123 были закончены в декабре 1963 года. В 1964 году система ДБР-1 "Ястреб" была принята на вооружение ВВС Советской Армии. Серийное производство БПЛА Ту-123 и других элементов системы продолжалось в Воронеже до 1972 года, всего было построено 52 экземпляра беспилотного самолета-разведчика. Полеты "Ястреба" с целью проверки и поддержания практических навыков летчиков и специалистов проводились, как правило, только на крупных советских полигонах (Забайкалье, Дальний Восток, Средняя Азия). Маршрут прокладывался над малонаселенными районами СССР. Система состояла на вооружении разведывательных подразделений ВВС до 1979 года [1].

Рис. 3.5. Ту-123 на стартовой установке

Основные характеристики Ту-123:

– размах крыла: 8,41м;

– длина: 27,84 м;

– высота: 4,78 м;

– максимальный взлетный вес: 35610 кг;

– крейсерская скорость: 2700 км/ч;

– потолок: 22800 м;

– максимальный радиус действия: 1400 км;

– тип двигателя: КР-15, турбореактивный с форсажной камерой;

– тяга двигателя 10000 кгс.

Используя опыт по Ту-123, в конце 60-х годов КБ Туполева разработало и вывело на испытания его полностью спасаемый вариант Ту-139 "Ястреб-2" (ДБР-2).

В дальнейшем работы КБ Туполева по беспилотной тематике развивались в русле создания тактических и оперативных дозвуковых полностью спасаемых разведывательных многоразовых летательных аппаратов. В 70-е годы испытываются, запускаются в серию и передаются в войска оперативно-тактический Ту-141 "Стриж" (ВР-2) и тактический разведывательный комплекс Ту- 143 "Рейс" (ВР-3) [2].

К разработкам оперативно-тактического комплекса Ту-141 (ВР-2 "Стриж") (рис.3.6) и тактического комплекса Ту-143 (ВР-3, "Рейс") в ОКБ Туполева приступили практически одновременно. Многие технические решения для обоих комплексов были очень близки, отличия в основном касались дальности действия систем. Беспилотный комплекс оперативно-тактической разведки ВР-2 "Стриж" предназначался для проведения разведывательных операций на глубину в несколько сотен километров от линии фронта, тактический комплекс ВР-3 "Рейс" – в несколько десятков.

В процессе разработки было принято решение отказаться от сверхзвукового режима и ограничиться скоростью 1000 км/ч на всем маршруте выполнения разведывательного полета. В окончательном варианте по идеологическому построению комплекс "Стриж" и его элементы в основном повторили своего меньшего собрата комплекс "Рейс" и отличались от него расширенным составом бортового и разведывательного оборудования, размерами самолета-разведчика и новым наземным комплексом средств обслуживания и обеспечения боевой работы.

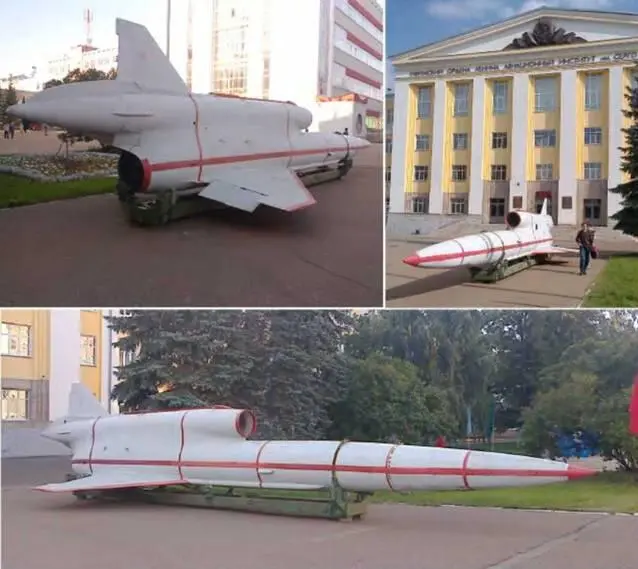

Рис. 3.6. Один из сохранившихся экземпляров БПЛА Ту-141

Первый опытный экземпляр самолета "141" совершил полет в декабре 1974 года. Серийная постройка самолета "141" была развернута в 1979 году на Харьковском авиационном заводе (бывший № 135 ), всего до момента окончания серии в 1989 году завод выпустил 152 экземпляра самолета "141". Выпуск этого изделия был организован также на авиазаводе в г. Кумертау (Башкирия). После окончания заводских и государственных испытаний комплекс "Стриж" был принят на вооружение Советской Армии. В основном комплексы поступили в части, дислоцированные на западных границах СССР, и после распада последнего большая часть из них оказалась в собственности новых независимых государств, в частности Вооруженных силах Украины.

Самолет "141" представлял из себя цельнометаллический низкоплан, выполненный по схеме "бесхвостка" с передним горизонтальным оперением. Управление самолетом осуществлялось с помощью двухсекционных элевонов на треугольном крыле и руля направления. Фюзеляж – круглой формы диаметром в цилиндрической части 950 мм, переходящий в районе установки двигателя в овальную. Двигатель компоновался под углом 4,5° к оси самолета. Шасси выполнялось трехопорным, пяточного типа, выпускавшимся на посадке.
