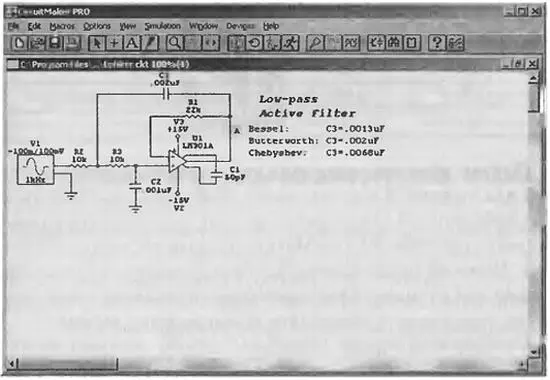

Рис. 12.1. Внешний вид программы для рисования принципиальных схем.

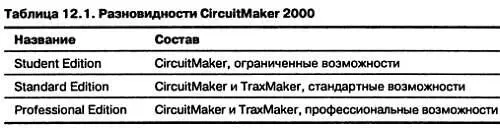

Существует несколько разновидностей этой программы, их вы можете увидеть в табл. 12.1. С помощью CircuitMaker производится графический ввод принципиальных электрических схем, моделирование смешанных аналого-цифровых устройств и разработка печатных плат.

Фактически в одном пакете содержится компьютерная виртуальная электронная лаборатория, выполняющая цикл сквозного проектирования электронной аппаратуры широкого профиля. Программа CircuitMaker обеспечивает графический ввод принципиальных схем и их моделирование, разработка печатных плат производится с помощью входящего в состав пакета программы TraxMaker (рис. 12.2) или внешних программ PADS, P-CAD, Protel и др.

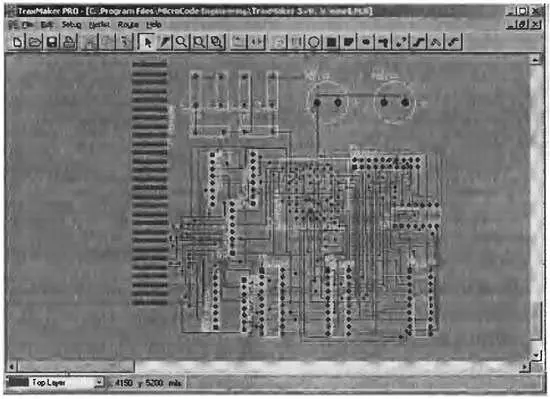

Рис. 12.2. Внешний вид программы для рисования печатных плат.

Однако обратим внимание, что в наиболее привлекательной для студентов версии пакета список соединений проекта, необходимый для разработки плат, выполняется только в формате программы ТгахМакег , которая не входит в его состав. Поэтому студенческую версию возможно использовать только для схемотехнического моделирования, а для разработки плат следует применять коммерческие версии. Стандартная версия ( Standard Edition ) обладает характеристиками, которые вы можете увидеть ниже.

Редактор принципиальных схем:

• чертеж схемы располагается на одном или нескольких листах;

• при создании схемы используются символы стандартных электрорадиоэлементов и макромодели нестандартных элементов, создаваемых пользователями;

• имеются удобные средства для изменения параметров источников сигналов и других компонентов;

• имеются средства имитации неисправностей (короткое замыкание контактов, разрыв цепи, неверные номиналы компонентов и др.);

• списки соединений схемы составляются в форматах ТгахМакег, Protel, Tango (используется в P-CAD для Windows) и OrCAD ;

• в текстовых надписях символы кириллицы не допускаются;

• ограничений на количество компонентов, выводов, узлов цепей не имеется.

Программа моделирования:

• использует расширенную версию алгоритма SPICE 3F5 для моделирования аналоговых устройств и алгоритм XSPICE для моделирования смешанных аналого-цифровых устройств. При этом полностью поддерживаются встроенные модели и макромодели аналоговых компонентов в формате SPICE, разрабатываемые фирмами — производителями электронных компонентов и публикуемые в Интернете (для цифровых компонентов эта практика менее распространена);

• имеет встроенные модели полупроводниковых приборов (диодов, фотодиодов, тиристоров, биполярных и полевых транзисторов, МОП- и БСИП-транзисторов [последние в виде макромоделей], оптоэлектронных приборов), электронных ламп, индикаторов, ключей, примитивов элементов цифровой логики, цифровых ИС, аналоговых линейных ИС, регуляторов напряжения, линий задержки, линий передачи, устройств выполнения математических операций, источников аналоговых и цифровых сигналов, виртуальных инструментов (осциллографов, измерителей частотных характеристик, цифровых мультиметров, анализаторов логических сигналов);

• библиотека моделей содержит модели 4000 компонентов;

• выполняет стандартные виды анализа: расчет режима нелинейных схем по постоянному току (ОР) и передаточных характеристик в режиме по постоянному току (DC), расчет частотных характеристик (АС) и переходных процессов ( Transient ), включая расчет спектров ( Fourier ), выполняет одновременную вариацию двух параметров ( Parameter Sweep );

• предусмотрена возможность отображения текущих результатов моделирования;

• для аналоговых устройств рассчитываются токи, напряжение и другие характеристики, для цифровых — временные диаграммы логических состояний;

• имеется постпроцессор обработки результатов моделирования;

• предусмотрена «горячая» связь между схемой и экраном отображения результатов моделирования.

Редактор печатных плат:

• печатные платы имеют до 8 электрических слоев (6 сигнальных и 2 слоя металлизации), а также средства нанесения масок краски и пасты;
