Резисторы различают по сопротивлению и мощности. Сопротивление, как вы уже знаете, измеряют в омах, килоомах и мегоомах, а мощность — в ваттах. Резисторы разной мощности отличаются размерами. Чем больше мощность резистора, тем больше его размеры. Внешний вид резисторов показан на рис. 1.3, их обозначение на принципиальных схемах на рис. 1.4.

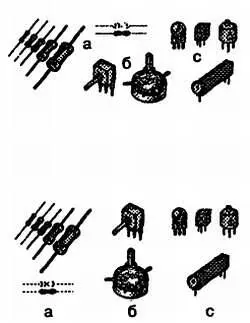

Рис. 1.3. Внешний вид резисторов:
а— постоянные резисторы; б— переменные резисторы; в— подстроечные резисторы
Рис. 1.4. Обозначение резисторов на принципиальных схемах.
Сопротивление резистора обозначают на схемах рядом с его условным обозначением. Если сопротивление меньше 1 кОм, цифрами указывают число омов без единицы измерения. При сопротивлении от 1 кОм до 1 МОм указывают число килоомов и ставят рядом букву «К». Сопротивление 1 МОм и больше выражают числом мегаомов с написанием буквы «М».
Например, если на схеме рядом с обозначением резистора указано число 510, значит, сопротивление резистора 510 Ом. Обозначениям 3,6 к и 820 к отвечает сопротивление 3,6 кОм и 820 кОм. Надпись на схеме 1 М или 4,7 М означает, что используются резисторы сопротивлением 1 МОм и 4,7 МОм.
Надо отметить, что чем больше размеры резистора, тем больше его мощность. Раньше на принципиальных схемах мощность резисторов обозначалась косыми линиями (рис. 1.5), теперь ее указывают только в случае использования мощных резисторов. Если рядом с резистором не указана его мощность, можно смело ставить самый маленький размер.
Рис. 1.5. Обозначение ваттности резисторов на принципиальных схемах.
В отличие от постоянных резисторов, которые имеют два вывода, у сменных резисторов таких выводов три. На схеме указывают сопротивление между крайними выводами сменного резистора. Сопротивление же между средним выводом и крайними изменяется при вращении оси резистора, которая выступает наружу. Причем, если ось вращают в одну сторону, сопротивление между средним выводом и одним из крайних возрастает, соответственно уменьшаясь между средним выводом и другим крайним. Если же ось возвращают назад, происходит обратное. Это свойство сменного резистора используют, например, для регулирования громкости звука, тембра в усилителях, приемниках, магнитофонах.
Резисторы издают шумы. Различают собственные шумы и шумы скольжения. Собственные шумы резисторов складываются из тепловых и токовых шумов. Их возникновение связано с тепловым движением свободных электронов и прохождением электрического тока. Собственные шумы тем выше, чем больше температура и напряжение. Высокий уровень шумов резисторов ограничивает чувствительность электронных схем и создает помехи при воспроизведении полезного сигнала. Шумы скольжения (вращения) присущи переменным резисторам. Они возникают в динамическом режиме при движении подвижного контакта по резистивному элементу в виде напряжения помех. В приемных устройствах эти помехи приводят к различным шорохам и трескам. Поэтому в электронике стали использовать цифровую регулировку. В настоящее время в аппаратуре не часто встретишь регулятор громкости, построенный на потенциометре.
Кроме постоянных и переменных резисторов, существуют полупроводниковые нелинейные — изделия электронной техники, основное свойство которых заключается в способности изменять свое электрическое сопротивление под действием управляющих факторов: температуры, напряжения, магнитного поля и др. В зависимости от воздействующего фактора они получили название терморезисторы, варисторы, магниторезисторы. В последнее время их стали относить к управляемым полупроводниковым резисторам. Иными словами, это элементы, чувствительные к воздействию определенного управляющего фактора.
Терморезисторы , или термисторы , изменяют свое сопротивление в зависимости от температуры. Существуют терморезисторы как с отрицательным, так и с положительным температурным коэффициентом сопротивления — позисторы. Терморезисторы используются в системах дистанционного и централизованного измерения и регулирования температур, противопожарной сигнализации, теплового «контроля и защиты машин, измерения мощности, измерения вакуума, скоростей движения жидкостей и газов, в схемах размагничивания масок цветных кинескопов и др. Номинальное сопротивление RH — электрическое сопротивление, значение которого обозначено на терморезисторе или указано в нормативной документации, измеренное при определенной температуре окружающей среды (для большинства типов этих резисторов при 20 °C, а для терморезисторов с высокими рабочими температурами до 300 °C).
