Рис. 9.2. Печатная плата стерео УНЧ с темброблоком.

Мы собрали хороший и мощный усилитель с темброблоком. Не плохо бы его дополнить стереоприемником FM-диапазона, чтобы слушать свои любимые радиостанции. Приемник также будет создан на специализированной микросхеме (рис. 9.3).

Рис. 9.3. Принципиальная схема стереофонического FM (88-108 МГц) приемника на СХА1238S.

На этот раз мы отдали предпочтение чипу фирмы Sony — CXA1238S. Он обладает повышенной чувствительностью, экономичностью и отличным встроенным декодером для преобразования моносигнала в стерео.

Конструкция не содержит дефицитных и дорогих деталей, а также трудоемких в изготовлении катушек. Работает на частотах в пределах 88-108 МГц. Приемник сохраняет полную работоспособность при снижении напряжения питания до 1,9 В, а потребляемый им ток настолько мал, что при питании от двух батареек, он сохранит свою работоспособность в течение месяца. Сигналы левого и правого стереоканалов формируются на выводах 6 и 5 микросхемы U1 соответственно.

Для вас на схеме появилось несколько новых деталей. Их описание представлено на рис. 9.4.

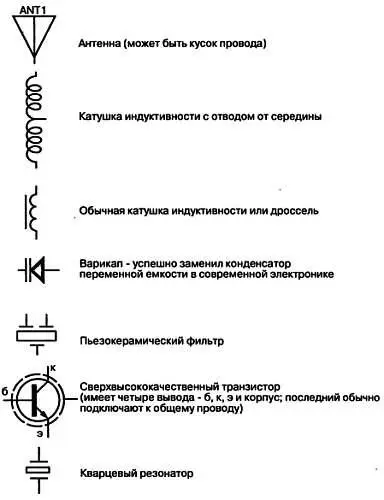

Рис. 9.4. Разъяснение новых деталей на принципиальной схеме.

Обратите внимание, вокруг сверхвысокочастотного транзистора идет пунктирная линия — это один из его выводов. Мы подключим его к общему проводу.

В нашем приемнике можно использовать резисторы любых типов с допуском не хуже ±20 %, оксидные конденсаторы — лучше импортные малогабаритные, остальные конденсаторы керамические. Во всех приемниках с УКВ-диапазоном применяются широкополосные, малогабаритные пьезокерамические фильтры. Внешний вид фильтров U2, U3 изображен на рис. 9.5.

Рис. 9.5. Распиновка пьезокерамического фильтра, варикапа и транзистора.

Средний вывод подключается к общему проводу, остальные — без разницы. Фильтр U4 похож на предыдущие, но имеет два вывода и окрашен в светло-коричневый цвет. Транзистор Q1 — КТ368А, КТ368Б, КТ3102 с буквенными индексами от А до Е. Транзистор Q2 — КТ368А, КТ368Б, КТ339 или КТ399 с любыми буквенными индексами. Индуктивность дросселя L1 может быть в пределах от 22 до 220 мкГн (я ставил на 100 мкГн). Дроссель с такой индуктивностью можно приобрести готовый. Катушки L2, L4 и L5 бескаркасные с внутренним диаметром 3 мм. Катушка L2 имеет 8 витков с отводом от середины (для удобного монтажа я намотал две катушки по 4 витка каждая). Катушка L4 содержит 6 витков, L5 — 5 витков. Точное число витков зависит от длины и расположения дорожек, ведущих к катушкам на печатной плате, и уточняется при настройке. Обычно катушки наматывают на какую-нибудь трубку нужного диаметра, а потом вытаскивают ее. В итоге вы получаете бескаркасную катушку.

С помощью многооборотного переменного резистора R21 настраивают приемник на нужную радиостанцию. Корпуса транзисторов соединяются с общим проводом. Размеры печатной платы 52x46 мм. Резистор R8 и конденсатор С21 прикрепляются со стороны печатных проводников. Приемник соединен с антенной экранированным проводом. Возле антенны экран обрывается, а «горячая» жила соединяется с антенной. Обратите внимание, что на печатной плате (рис. 9.6) обозначены не все элементы. Цепь индикации R4 D1 монтируется вне зоны печатной платы.

Рис. 9.6. Печатная плата приемника.

Во время настройки подключите приемник к усилителю. Если его монтаж выполнен без ошибок, при подаче питания в колонках должен появиться характерный шум. Растягивая и сжимая витки гетеродинной катушки L5, добейтесь устойчивого приема какой-либо радиостанции. Если этого сделать не удастся, попробуйте изменить число витков гетеродинной катушки. Постоянно работающая система автоматической подстройки частоты (АПЧ) даст вам знать, что вы настроились на зеркальный канал — настройка будет «плавающей», нечеткой. В этом случае растяните витки катушки L5 или уменьшите число ее витков до появления той же станции с четкой настройкой.
