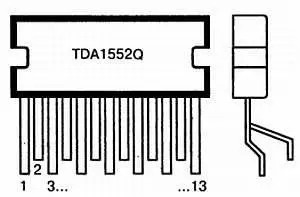

Рис. 7.6. Внешний вид микросхемы TDA1552Qи ее распиновка.

Обязательно привинтите микросхему к радиатору. Им может быть кусок алюминиевой пластины размером 120x50 мм. Чем больше радиатор, тем большую мощность будет отдавать микросхема в нагрузку, меньше перегреваться и ее внутренняя защита не будет срабатывать. Напряжение питания должно быть нестабилизированным, как уже упоминалось выше, микросхема содержит встроенный стабилизатор напряжения. В качестве источника питания подойдет автомобильный аккумулятор, для питания от него собственно и рассчитана данная микросхема. Но, если вы захотите использовать усилитель в домашнем обиходе, вам понадобится блок питания.

Блок питания усилителя может быть собран по схеме, представленной на рис. 7.7.

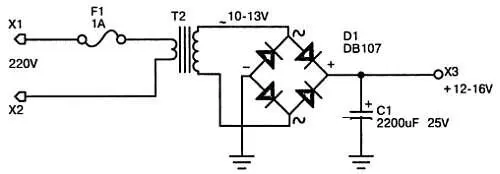

Рис. 7.7. Принципиальная схема блока питания усилителя.

Он не содержит стабилизатора, так как «зашит» в самой микросхеме. Вам понадобится сетевая вилка (X1, Х2) с проводом, предохранитель F1 на ток не более 1 А, трансформатор Т2 с первичной обмоткой 220 В с вторичной на 10–13 В, диодный мост D1 и конденсатор на большую емкость С1. И самое важное — провода питания идущие к микросхеме УНЧ, должны быть скручены, иначе при повышении громкости микросхему будет «заваливать» (на слух — это ужасные искажения).

Так как данный блок питания питается от электрической сети, вы должны быть очень внимательны при подключении всех деталей и соблюдать правила безопасности. Лучше попросить кого-то проверить правильность соединения, а потом подключить устройство к сети. Прежде чем подсоединять блок питания к УНЧ, проверьте также тестером напряжение между общим проводом и контактом Х3. В этой цепи должно быть не более 17 В, так как сама микросхема рассчитана на максимальное напряжение 18 В.

В качестве громкоговорителей SPK L и SPK R могут использоваться динамики ваттностью не менее 20. Вы можете также подключить колонки от музыкального центра. Внешний вид собранного блока питания вы можете увидеть на рис. 7.8.

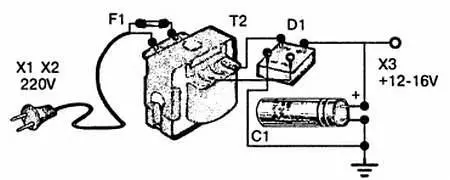

Рис. 7.8. Внешний вид собранного блока питания.

Вы собрали себе мощный УНЧ, но хотелось бы регулировать то громкость, баланс и тембр, не правда ли? Куда приятнее самому добавить басов или сделать погромче звук тарелок ударной установки. Эту проблему разрешит интегральная микросхема от фирмы Philips TDA1524A. Технические характеристики регулятора громкости, баланса и тембра на этой микросхеме вы видите ниже.

Полоса частот: 20-20000 Гц

Регулировка тембра на частоте 40 Гц ( bass ): -19…+17 Дб

Регулировка тембра на частоте 16 кГц ( treble ): -15…+15 Дб

Регулировка баланса: -40 дБ

Входное сопротивление: 10–60 кОм

Выходное сопротивление: 300 Ом

Регулировка громкости не менее: -80…21,5 дБ

Коэффициент гармоник не более (искажение сигнала): 0,3 %

Относительный уровень шумов не более: -80 дБ

Напряжение питания: 6-18 В

Вы можете заменить данную микросхему ее аналогом от фирмы RFT — А1524А. Микросхема представляет собой двухканальный (стереофонический) регулятор громкости, баланса и тембра низких и высоких частот. Есть также loudnes (частотная компенсация). Она компенсирует низкие частоты при малом уровне звука. Вы, наверное, слышали, как иногда при уменьшении громкости в некоторых музыкальных центрах очень резко пропадали басы? Это происходило из-за отсутствия частотной компенсации. Такую технику не стоит покупать, так как она не отвечает даже среднему классу.

Регулятор громкости, баланса и тембра представлен на рис. 7.9.

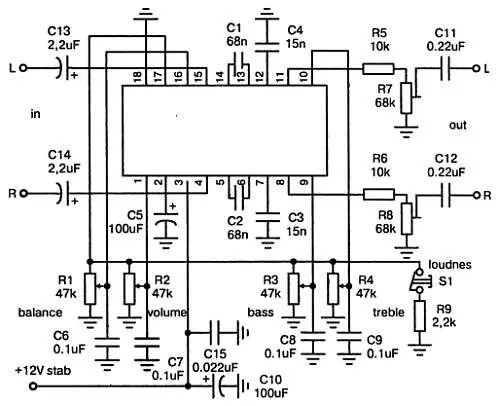

Рис. 7.9. Принципиальная схема регулятора громкости, баланса и тембра на микросхеме TDA1524А.

Переменные резисторы R1, R2, R3, R4 можно использовать любые, так как все регулировки в данной микросхеме осуществляются электронным способом. Подстрочными резисторами R7 и R8 регулируется усиление выходного сигнала. Кнопка S1, включающая частотную компенсацию регулятора громкости (на схеме выключена), должна быть с фиксацией. Тем, кто хочет постоянно использовать частотную компенсацию без возможности отключения, можно исключить из схемы элементы S1 и R9.
