В. Дригалкин - Как освоить радиоэлектронику с нуля. Учимся собирать конструкции любой сложности

Надеюсь, вы уже обзавелись всем необходимым: канифолью, припоем, паяльником, тестером. Наверное, раздобыли и пару деталей, для чего разобрали старый телевизор. Вот теперь можно приступать к созданию своей первой радиолюбительской конструкции.

Начнем, пожалуй, с самой простой. Она будет представлять собой своеобразный интерес для начинающего радиолюбителя — это схема вспышек на светодиоде (рис. 5.1).

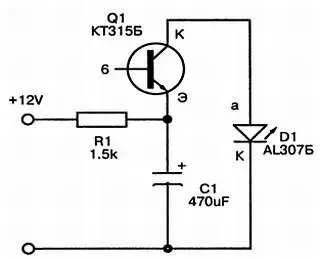

Рис. 5.1. Принципиальная схема вспышек на светодиоде.

Данная схема может использоваться для индикации тревоги. Самоделка подключается к стабилизированному источнику питания с напряжением 12 В. Таким источником может быть блок питания с регулируемым напряжением на выходе, купленный на радиорынке. Стабилизированным источник питания называется потому, что содержит стабилизатор, который держит выходное напряжение на определенном уровне.

Наша схема максимально проста, содержит всего лишь 4 детали: транзистор КТ315 структуры n-p-n, резистор на 1,5 кОм, электролитический конденсатор на 470 мкФ и напряжением не менее 16 В (напряжение конденсатора должно быть всегда на порядок больше, напряжения питания самоделки) и светодиод (в нашем случае красного свечения).

Для правильного подключения деталей надо знать их цоколевку (распиновку). Распиновка транзистора и светодиода данной конструкции представлена на рис. 5.2.

Рис. 5.2. Распиновка:

а— транзистора КТ315Б; б— светодиода АЛ307Б

Транзисторы серии КТ315 по внешнему виду такие же, как и КТ361. Отличие только в размещении буквы. У первых буква размещается сбоку, у вторых — посередине. Теперь с помощью паяльника и проводов попробуем собрать наше устройство. На рис. 5.3 показано, как вы должны соединить между собой детали.

Рис. 5.3. Внешний вид собранного устройства.

Синие линии — это провода, жирные черные точки — места пайки. Такой монтаж называется навесным, существует также монтаж на печатных платах, но с ним мы познакомимся немного позже. Проверьте правильность соединения деталей и подключите устройство к блоку питания. Свершилось чудо — светодиод стал ярко вспыхивать. Ваша первая самоделка заработала!

В продолжение нашей учебы предлагаю собрать устройство на двух транзисторах структуры p-n-р, которое будет имитировать пение канарейки (рис. 5.4).

Рис. 5.4. Принципиальная схема электронной канарейки.

Если предыдущее устройство было сделано на скорую руку, без лишних комментариев, то данная самоделка будет подробно описана, чтобы у вас появилось представление о работе устройств.

Имитатор трелей канарейки представляет собой генератор, составленный по схеме, которую называют в технике мультивибратором. Его отличительная особенность в том, что каскады на транзисторах соединены симметрично (см. рис. 5.4) — коллектор каждого транзистора подключен через конденсатор к базе другого. Тем не менее емкость конденсаторов неодинакова (сравните: 50 мкФ и 5100 пкФ), поэтому мультивибратор называют несимметричным. Кроме того, между базами транзисторов установлен круг связи из конденсатора С1 и резистора R2. Элементы мультивибратора подобраны так, что он генерирует сигналы, которые, поступая на громкоговоритель (другое название динамическая головка) SPK1, превращаются им в звуковые колебания, похожие на трели канарейки.

Какие детали потребуются, чтобы составить это устройство? Прежде всего, конечно, транзисторы (рис. 5.5).

Рис. 5.5. Цоколевка транзистора серии КТ361.

Кроме показанных на схеме подойдут транзисторы КТ361 с любой буквой, но они должны быть с одинаковыми или по возможности близкими коэффициентами передачи тока — не меньшими 60. Что это значит? Каждый транзистор имеет свой коэффициент передачи тока, для некоторых устройств он должен быть большим, для более простых это не имеет значения.
