Рудольф Сворень - Ваш радиоприемник

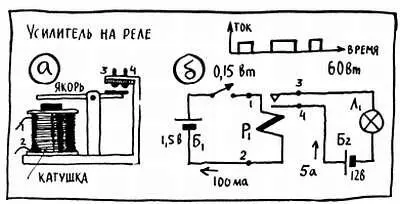

Рис. 33

Последовательно с катушкой электромагнита включим телеграфный ключ и обычную батарейку, а контакты реле введем в цепь, состоящую из автомобильного аккумулятора и лампочки мощностью в несколько десятков ватт. Вот и все. Теперь попробуйте нажимать на ключ в соответствии с азбукой Морзе. При этом во входной цепи нашего усилителя, то есть в цепи катушки реле, появится тот сигнал, который нужно усилить, — возникнут слабые импульсы (толчки) тока, по длительности соответствующие точкам и тире. Под действием этих импульсов будет притягиваться якорь реле, будут замыкаться его контакты, и появятся точки и тире в виде сильных импульсов тока в выходной цепи, то есть в цепи аккумулятора. Эти сильные импульсы не что иное, как нужная нам «мощная копия» слабого телеграфного сигнала.

Итак, простейшая задача усиления решена. Что же потребовалось нам для этого? Во-первых, нужно было иметь сам сигнал — его мы получили с помощью батарейки и телеграфного ключа. Нельзя было обойтись и без источника энергии для создания «мощной копии», то есть без автомобильного аккумулятора. А для того, чтобы этот источник давал энергию не в виде постоянного тока, как обычно, а в виде нужных нам точек и тире, понадобилось еще одно, так называемое управляющее устройство — в нашем случае реле. Именно оно замыкало и размыкало цепь аккумулятора, заставляя его копировать точки и тире входного сигнала.

Следует упомянуть еще об одном элементе рассмотренной схемы — о лампочке в выходной цепи. В данном случае лампочка — это та нагрузка, где «работает» наша «мощная копия». Конечно, такая нагрузка взята лишь для простоты, хотя усилительная система, с которой мы познакомились, может найти и практическое применение, например, для передачи световых сигналов с корабля на берег. Наша схема могла бы работать и с другой нагрузкой, например, с какой-нибудь специальной электрической ручкой, которая записывала бы точки и тире на движущейся бумажной ленте.

Подведем итог. Для усиления слабых электрических сигналов необходимо иметь достаточно мощный источник энергии, управляющий элемент и, конечно, усиливаемый сигнал. Кроме того, если мы хотим использовать полученную «мощную копню», то есть усиленный сигнал, необходима нагрузка. Все эти элементы обязательно имеются в любых усилителях, в том числе и во всех усилителях приемника. Но здесь, конечно, электромагнитное реле в качестве управляющего устройства работать не может. Мы не будем разбирать всех причин этого. Достаточно одной.

В радиовещательном приемнике до детектора действует модулированное переменное напряжение высокой частоты, после детектора — переменное напряжение низкой частоты, но в обоих случаях это непрерывно изменяющиеся сигналы, которые могут иметь множество самых различных значений. Прежде всего этим они и отличаются от телеграфных сигналов, которые изменяются скачкообразно и могут иметь лишь два значения — нулевое и максимальное. С усилением телеграфных сигналов реле справляется прекрасно, здесь вполне хватает его «квалификации» — умения включать и выключать.

Ну, а что будет, если пропустить через обмотку реле низкочастотный ток сложной формы, например ток, протекающий в микрофонной цепи во время телефонного разговора?

В некоторые моменты времени, при достаточно сильном токе реле будет срабатывать, а на все остальные изменения тока реагировать вообще не будет. Подключив к контактам такого реле источник тока и нагрузку, мы получим в се цепи лишь беспорядочные прямоугольные импульсы различной длительности, которые в телефоне будут создавать неприятные щелчки. Это уже не точная копня, а какой-то абстрактный портрет нашего сложного усиливаемого сигнала.

Иногда, когда хотят в шутливой форме описать работу усилителя, говорят, что он действительно делает из мухи слона. Что касается чистой энергетики, то это удачное сравнение — реальный усилитель может в сотни и тысячи раз повысить мощность сигнала. Что же касается формы, то есть характера изменения сигнала, то здесь приведенная поговорка указывает на то, чего ни в коем случае не должно быть. В процессе усиления необходимо в точности сохранить форму сигнала, иначе вместо играющей в студии скрипки мы услышим тромбон. Образно говоря, большой слон должен получиться не из мухи, а из маленького слоненка — копия должна быть похожей на оригинал.
