Евгений Айсберг - Цветное телевидение?.. Это почти просто!

Л. — То, что ты предлагаешь, не только возможно, но уже было осуществлено на практике. Даже больше: предлагаемый тобой метод был разработан американской радиовещательной компанией CBS ( Columbia Broadcasting System ) и официально принят в 1950 г. Федеральной комиссией связи FCC ( Federal Communications Commission ), которая в Соединенных Штатах ведает всеми областями электросвязи.

Н. — Как видишь, мои идеи имеют ценность! Но как практически они были реализованы?

Л. — Последовательно передавали полукадры четных и нечетных строк всех трех цветов. Например, в следующем порядке:

1) нечетные строки красного цвета;

2) четные строки зеленого цвета;

3) нечетные строки синего цвета;

4) четные строки красного цвета;

5) нечетные строки зеленого цвета;

6) четные строки синего цвета

… и так далее…

Для этой цеди перед единственным объективом телевизионной камеры вращается прозрачный диск, разделенный на шесть секторов-фильтров R — G — В — R — G — В . Диск можно заменить шестигранной полой призмой, вращающейся вокруг кинескопа. Главное в том, чтобы свет последовательно проходил через светофильтры трех основных цветов.

Н. — А какова частота чередования полукадров?

Л. — В Европе мы передаем в секунду 25 полных кадров или 50 полукадров. Следовательно, при сохранении такой частоты каждый оборот диска соответствует 6 полукадрам, значит, мы должны вращать диск со скоростью 50:6, или немногим более 8 оборотов в секунду.

Н. — Это немало для нашего диска, который должен быть внушительных размеров, ибо сектор, занимающий 1/6 круга, должен полностью закрывать экран кинескопа. Поэтому, как я догадываюсь, перед экраном приемника подобный же диск вращается синхронно с диском на передающей камере. Впрочем, ты писал мне об этом в своем письме (рис. 26).

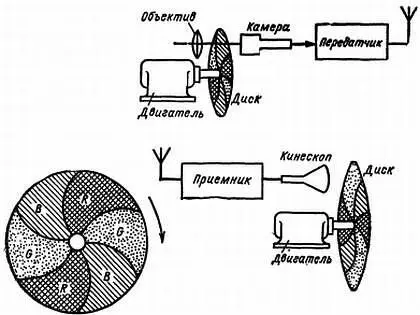

Рис. 26. Принцип системы с поочередным сложением цветных полукадров, в которой в передающей части перед камерой, а в приемной части перед кинескопом установлены вращающиеся диски с фильтрами.

Л. — Да, дорогой друг, вращающийся с подобной скоростью большой диск развивает центробежную силу, пренебрегать которой нельзя. Вторжение механики в царство радиоэлектроники при всех обстоятельствах само по себе неприятно. Но и без этого система отличается большими недостатками.

Пойми, что полное изображение создается из четных и нечетных строк всех трех основных цветов за один полный оборот диска, или за 6/50 сек, т. е. примерно за 1/8 сек, что несколько превышает длительность сохранения зрительного ощущения. А это означает, что у нас больше не будет впечатления непрерывности и изображение начнет мелькать.

Н. — Да, это очень существенно!

Л. — И это еще не все. За изображением движущихся людей или предметов на экране будет следовать цветная бахрома. Понять причину этой неприятности несложно. Предположим, что за 1/8 сек изображение предмета на экране переместилось на 1 см. За это время оно поочередно было красным, зеленым, синим и еще раз красным, зеленым и синим, но при этом не произошло точного наложения этих одноцветных изображений одно на другое, иначе говоря, контуры этих одноцветных изображений появились на экране смещенными относительно друг друга.

Н. — Я предполагаю, что такое же явление должно возникнуть, если телезритель сделает годовой резкое движение в сторону: вследствие некоторого расстояния, отделяющего фильтр от экрана, возникает определенный параллакс, который тоже должен проявляться в виде цветной каймы на изображении.

Л. — Ты не ошибаешься, Незнайкин. А что ты думаешь об этой так называемой системе «последовательной передачи полукадров» с точки зрения пресловутого «загромождения эфира»?

Н. — Положительно ничего хорошего, но также и ничего плохого, так как в этом случае мы занимаем канал такой же ширины как в обычном черно-белом телевидении. И, несомненно, именно по этой причине данная система получила благословение американской Федеральной комиссии связи.

Л. — Но не надолго, так как уже через год, в 1951 г., FCC изменила свое мнение и приняла в качестве стандарта для цветного телевидения систему, предложенную Национальным комитетом по телевидению — NTSC ( National Television System Committee ). Но существуют и другие системы, я лишь назову проекты других систем, и, в частности, созданные исследователями американской фирмы RCA ( Radio Corporation of America ), которые основаны не на чередовании полукадров трех основных цветов, а на чередовании строк и даже на чередовании точек. Но все эти системы обладают одним главным и общим для них недостатком — они несовместимы!
