Евгений Айсберг - Цветное телевидение?.. Это почти просто!

Наш язык отличается превеликой неточностью. Так, лишь некоторые цвета имеют собственные имена, которые хорошо знают художники (ультрамарин, желтый хром, киноварь, голландская сажа, берлинская лазурь и т. д.), но найти названия всем имеющимся в природе оттенкам невозможно. Из-за отсутствия поэтического воображения физики предпочли воспользоваться цифрами.

Для обозначения чистых или монохроматических цветов достаточно двух чисел: частота (или длина волны) и световая энергия (или световой поток, или освещенность). Иначе говоря, монохроматический цвет абсолютно точно определен, когда известны его амплитуда и место, занимаемое соответствующей ему линией в спектре.

Но обычно наблюдаемые цвета никогда не бывают монохроматическими. Они представляют собой смесь излучений с различными длинами волн; в этом случае для характеристики цвета необходимо дать частоту каждой спектральной линии; амплитуду каждой спектральной линии.

Часто в природе встречаются и цвета со сплошным спектром, т. е. со спектром, в котором нет отдельных спектральных линий и все части представлены с большей или меньшей энергией.

Для характеристики такого излучения с непрерывным спектром приходится прибегать к помощи графика, на абсциссе которого откладывается частота, а на ординате — амплитуда; такой график напоминает кривую полосы пропускания усилителя (рис. 14).

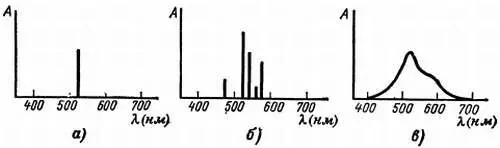

Рис. 14. Примеры световых спектров.

а— зеленый монохроматический свет;

б— немонохроматический зеленый свет (с отдельными спектральными линиями);

в— немонохроматический зеленый свет (непрерывный спектр излучения).

Графическое изображение спектрального распределения света называется спектрограммой ; для получения такой характеристики пользуются спектрографом со стеклянной призмой, через которую пропускают исследуемый световой луч, а затем в различных участках шкалы частот замеряют, например, с помощью фотоэлемента интенсивность падающего света (рис. 15).

Рис. 15. Анализ света с помощью спектроскопа с призмой.

Свет от источника Ифокусируется на экране, в плоскости которого установлена линейка с делениями, обозначающими длины волн. Между фокусирующей свет линзой и экраном помещена разлагающая свет призма П. Вдоль линейки перемещается фотоэлемент Ф, соединенный с измерительным прибором А; такое устройство позволяет снять спектрограмму для каждой точки спектра анализируемого света.

Чтобы синтезировать такой свет, нужно соответствующим образом дозировать мощность источников таких же, как и при анализе монохроматических цветов, и смешать эти исходные световые потоки (рис. 16).

Рис. 16. Дозирование основных цветов, используемых в цветном телевидении для воспроизведения различных цветовых тонов. Единицы измерения на осях координат произвольные (уменьшенный масштаб). Смесь одинаковых количеств трех основных цветов дает белый «дневной свет».

Если же придется иметь дело с действительно непрерывным спектром, то для синтеза такого света потребуется бесчисленное множество элементарных источников. Следовательно, мы должны прийти к выводу, что если анализ даже самого сложного света всегда возможен с помощью спектрографа, то синтез его спектра излучения исключительно сложен, вообще неосуществим.

Не существует метода, который позволил бы точно воспроизвести все существующие в природе цвета. Приходится довольствоваться приближенными решениями. Следовательно, любой метод воспроизведения цветов всегда имеет определенные пределы; есть цвета, которыми приходится жертвовать, но во всех случаях необходимо иметь возможность воспроизводить всю шкалу серых тонов от черного до белого.

Если анализировать подлежащий воспроизведению окрашенный световой поток только в нескольких точках спектра, которые называют основными, или первичными, цветами, то сами собой напрашиваются следующие выводы:

1. Смесь взятых в одинаковой пропорции всех первичных цветов должна приводить к бесконечности, т. е. давать нейтральный серый, белый или черный тон.
