Само собой разумеется, что при дальнейшем повышении частоты приложенного напряжения вновь появится реактивное сопротивление, потому что индуктивное сопротивление станет больше емкостного. Если раньше ток опережал по фазе напряжение, то теперь он отстанет от напряжения по фазе, так как теперь преобладает индуктивное сопротивление (рис. 38).

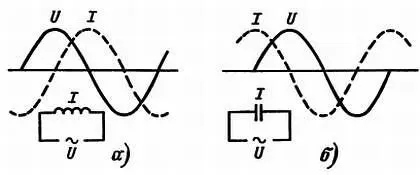

Рис. 38. Ток в катушке индуктивности отстает по фазе от напряжения ( а), а в цепи конденсатора опережает его ( б).

Могу ли я предложить вам еще один расчет, не выходящий за пределы элементарной математики? Весьма важно определить значение резонансной частоты, при которой реактивное сопротивление становится равным нулю, а это, вы знаете, наступает, когда индуктивное сопротивление становится равным емкостному. Запишем это условие, выразив индуктивное и емкостное сопротивления уже знакомыми вам формулами:

Разделив оба члена последнего равенства на 2 πL и умножив их на f , получаем:

Извлечем квадратный корень из обоих членов этого равенства и получим следующее выражение:

Таково значение частоты резонанса. Это основная формула в области радиоэлектроники.

Можно также определить период T который представляет собой величину, обратную частоте ( T= 1/ f). Вы знаете, что T — длительность каждой пары полупериодов переменного напряжения. Следовательно, период резонанса равен:

Теперь, когда мы рассмотрели явление резонанса в цепи, состоящей из последовательно соединенных катушки и конденсатора, я предоставляю тебе, мой дорогой племянник, возможность объяснить Незнайкину, что такое колебательный контур, его избирательность, как поддержать в нем колебания и т. д.

Не падай духом!

В настоящей беседе рассмотрением свойств колебательного контура заканчивается изучение основных понятий электричества. Затем двое наших друзей приступают к изучению основ радиотехники. Они рассматривают явления излучения и приема электромагнитных волн, изучают устройство входных цепей приемников.

Любознайкин. — Хорошо ли ты усвоил объяснения моего дядюшки Радиоля о резонансе?

Незнайкин. — Проблемы различных соединений резисторов, катушек индуктивности и конденсаторов достаточно сложны. Для того, чтобы их лучше понять, я второй раз прослушал магнитную ленту, записанную твоим дядюшкой. И теперь я легко представляю себе поведение цепи, состоящей из последовательно соединенных катушки и конденсатора.

По мере того как частота переменного напряжения, питающего эту цепь, приближается к частоте резонанса, полное сопротивление схемы снижается. На частоте резонанса оно становится близким к нулю, так как реактивное сопротивление падает до нуля и остается лишь активное сопротивление, которое может быть совершенно ничтожным. Когда частота превысит резонансную, реактивное сопротивление вновь возрастает (рис. 39).

Рис. 39. Полное сопротивление колебательного контура изменяется в зависимости от частоты тока и становится практически равным нулю на резонансной частоте.

Л. — Я с удовольствием отмечаю, что ты хорошо понял явление резонанса, которое делает полное сопротивление почти равным нулю и тем самым до максимума повышает ток в цепи.

А можешь ли ты теперь догадаться, как разрядится заряженный конденсатор, если к нему подключить не активное сопротивление (что мы рассмотрели в ходе нашей предыдущей беседы), а катушку индуктивности?

Н. — Я думаю, что самоиндукция катушки воспрепятствует разрядному току мгновенно достичь большой величины. Он, следовательно, будет нарастать постепенно и достигнет максимума, когда конденсатор уже будет разряжен. Из-за самоиндукции ток не упадет мгновенно до нуля, а будет снижаться, заряжая в это время конденсатор, но заряд будет при этом иметь противоположную по сравнению с исходной полярность. Когда ток, наконец, станет равным нулю, конденсатор будет вновь заряжен. И все начнется сначала в обратном направлении. Итак, ток будет бесконечно переходить, заряжая конденсатор то в одном направлении, то в другом. И все это будет происходить в силу инерции, которая характерна для самоиндукции.
