Л. — Это чрезвычайно большая величина для такого источника тока, как наш элемент. В таком случае говорят, что источник практически замкнут накоротко. Такое короткое замыкание может разрушить элемент.

Н. — Глубоко огорчен, дорогой Любознайкин. Я чувствую, что сопротивление моего мозга резко упало из-за обилия новых сведений, которые ты мне сообщил. Поэтому во избежание короткого замыкания в моей черепной коробке я предлагаю тебе отложить продолжение беседы до нашей следующей встречи.

В этом кратком монологе дядюшка Любознайкина рассказывает, как правильно применять обозначения единиц измерения, а также десятичные приставки. Затем он объясняет розничные случаи применения закона Ома. В заключение он дает определение понятия электрической мощности.

Дорогие Любознайкин и Незнайкин!

Ваш последний разговор был очень увлекательным. Я хочу поздравить Незнайкина с тем, с какой легкостью он понял все объяснения.

После того как основные единицы измерения, используемые в разделе электричества, получили четкое объяснение, на мой взгляд, было бы полезно рассмотреть десятичные приставки. Ведь в нашей технике мы часто имеем дело с очень большими или, наоборот, с очень малыми значениями напряжения, тока, сопротивления или других величин.

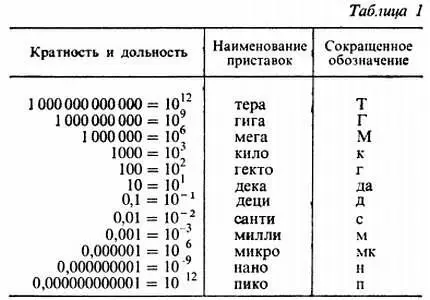

Для образования производных единиц, кратных десяти, перед названиями единиц измерения ставят соответствующие приставки. При использовании сокращенных названий единиц измерения приставки также пишут в сокращенном виде. Эти приставки и их сокращенные обозначения я для тебя, Незнайкин, свел в следующую таблицу (табл. 1).

Так, миллион ом называется мегаом , а его сокращенное обозначение МОм. Тысячная доля вольта называется милливольт , а ее сокращенное обозначение мВ. Миллионная часть ампера — микроампер или мкА.

Теперь, когда мы научились пользоваться полными или сокращенными обозначениями различных единиц измерения, я хочу показать тебе условные графические обозначения различных элементов электрических цепей. Вот для начала графические обозначения электрических элементов и приборов, измеряющих силу тока, которые (в зависимости от назначения) называют амперметрами, миллиамперметрами или микроамперметрами.

Вот самая простая схема (рис. 10).

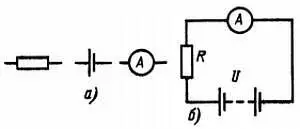

Рис. 10.Условные обозначения резистора, гальванического элемента и прибора, измеряющего силу тока ( а), и схема, состоящая из этих устройств ( б).

Ты видишь здесь резистор R , включенный последовательно с амперметром; оба эти устройства соединены с батареей напряжением 4,5 В.

Предположим теперь, что стрелка амперметра показывает силу тока 0,1 А. Сможешь ли ты рассчитать сопротивление резистора?

Ты, Незнайкин, самостоятельно сформулировал закон Ома и теперь без труда можешь вывести из основного его выражения

Рассмотрим теперь случай с батареей, напряжение которой неизвестно, но от которой через резистор сопротивлением 50 Ом протекает ток 0,4 А.

И здесь, исходя из закона Ома, ты легко вычислишь напряжение батареи:

U= Iх R= 0,4 x 50 = 20 В.

А теперь рассчитаем электрическую мощность ( Р ), рассеиваемую на резисторе. Мощностью называют количество энергии, рассеиваемое за одну секунду. Она, естественно, пропорциональна напряжению и силе тока. Единица измерения мощности называется ватт и сокращенно обозначается Вт.

Для рассмотренного нами случая

P= Uх R= 20 x 0,4 = 8 Вт.

Составим цепь из батареи напряжением 40 В и трех последовательно соединенных резисторов, имеющих сопротивление соответственно 10, 30 и 40 Ом.
