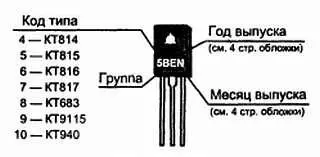

КТ814— серый;

КТ815— белый;

КТ816— малиновый;

КТ817— светло-зеленый или голубой

KT9115— голубой

КТ683— фиолетовый

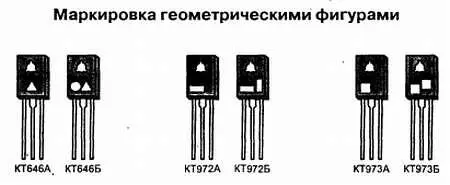

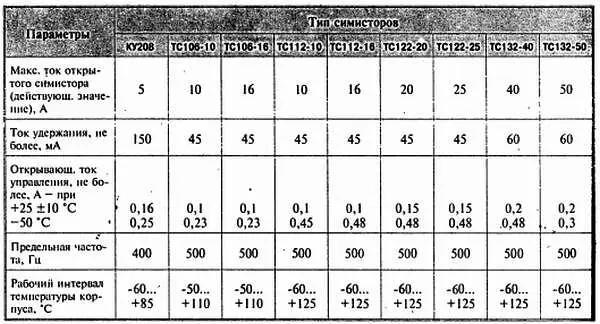

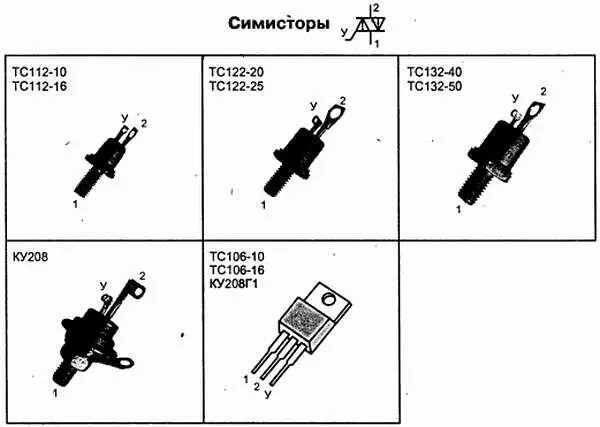

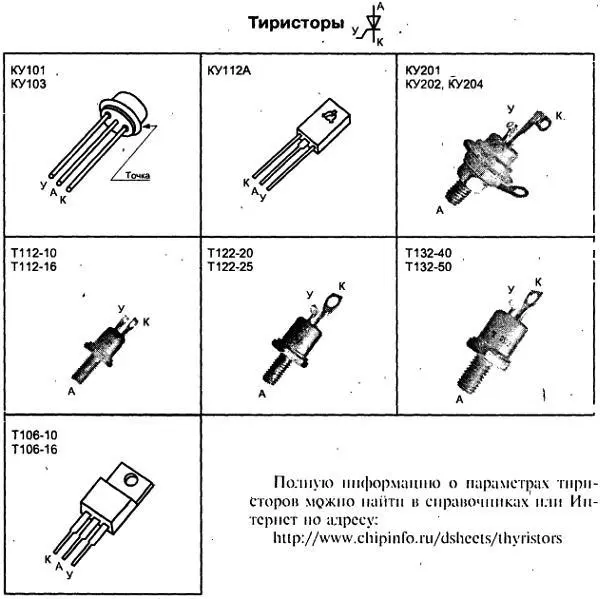

Маркировка большинства современных симисторов состоит-из букв ТС (тиристор симметричный) и цифр, означающих: первая — порядковый номер модификации, вторая — в кодированном виде размер «под ключ» шестигранника фланца, третья — обозначение конструктивного исполнения корпуса. Далее через дефис следует число, указывающее в амперах максимально допустимым ток в открытом состоянии. Затем через дефис указывают число, означающее класс прибора но повторяющемуся импульсному напряжению в закрытом состоянии, и еще через дефис — группу по критической скорости увеличения коммутационного напряжения. Рядом с маркировкой разметают дату изготовления прибора (месяц и год) и товарный знак предприятия-изготовителя.

Классов по повторяющемуся импульсному напряжению предусмотрено 12: класс 1— 100 В; 2— 200 В; 12-1200 В. Для симисторов КУШ последняя буква в обозначении указывает максимально допустимое рабочее напряжение: А— 100 В; Б— 200 В; В— 300 В; Г— 400 В.

К этой книге в качестве подарка прилагается компакт-диск с подборкой справочной и исторической информации. Вы сможете познакомиться с виртуальным музеем истории развития радиотехники. Всем, кто увлекается техническим творчеством, будут полезны радиотехнические вспомогательные и обучающие программы. А читателям, имеющим доступ к Интернету, пригодится подборка ссылок на радиотехнические сетевые ресурсы. Тем, кто не хочет тратить время на поиск технической документации, поможет соответствующий раздел. Чтобы вам было легче ориентироваться, здесь приведено краткое содержание всех основных папок (более подробные пояснения вы найдете в главе 1 книги или в текстовых файлах readme на самом диске).

«Вспомогательные программы», — кроме уже описанных в главе 16 , содержит многие другие полезные (или просто забавные) программные продукты различной тематики.

«Измерительные приборы из ПК»— содержит программы, при помощи которых можно превратить персональный компьютер в измерительную лабораторию радиолюбителя. Все они рассортированы по группам:

Анализаторы — перечень многофункциональных программ, превращающих компьютер в спектроанализатор, осциллограф, генератор сигналов;

Генераторы — программы генераторов сигналов различной формы;

Осциллографы — программы двухлучевых осциллографов, использующих левый и правый каналы sound-карты;

Частотомер — программа для измерения частоты сигналов;

Измерители — программы мультиметров.

«Исторический музей»— содержит html-сборник фотографий с поясняющими надписями, не вошедших в бумажный вариант книги. Фотографии рассортированы по темам, рассматриваемым в соответствующих главах. Для просмотра запустите файл index.htm , расположенный в данной папке, а также ознакомьтесь с содержанием файла readme , если у вас появятся вопросы.

«Книжная полка»— содержит материалы, которые окажутся нелишними для радиолюбителя не только в плане познавательном, но и в практической деятельности. Многие материалы заархивированы в самораспаковывающиеся архивы, поэтому достаточно скопировать соответствующий ехе-файл на жесткий диск и распаковать его, кликнув левой кнопкой мыши.

«Печатные платы»— содержит эскизы топологии печатных плат для некоторых конструкций, опубликованных в данной книге, в формате программы Sprint-Layot 3,0 (эта бесплатная программа на диске имеется). Для облегчения сборки представлены также большие цветные фотографии плат в собранном виде.
