270 Х=0: GOTO 220

Для получения того же результата, но с очисткой экрана на каждом * обратном ходе» развертки (режим короткого послесвечения), надо записать:

270 CLS: GOTO 85

Для получения режима «ждущей синхронизации» следует добавить только одну строку:

215 IF D=0 THEN 210

Эта команда позволяет дождаться положительного напряжения на входе АЦП для запуска развертки. Конечно, можно выбрать и любую другую отличную от нуля величину в диапазоне от 0 до +5 В, а также использовать условные операторы «больше, чем» или «меньше, чем».

Можно также предусмотреть и вход внешней развертки, использовав либо второй АЦП, либо один из цифровых входов (линии /АСК или BUSY параллельного порта, игровой порт и т. п.).

Подключение нескольких АЦП к параллельным и последовательным портам позволяет оснастить ПК несколькими аналоговыми входами, не используя при этом дорогие АЦП с мультиплексными входами. Возможны любые сочетания, как в плане аппаратных, так и программных средств.

Самый распространенный случай — это создание двухлучевого виртуального осциллографа, но можно принять в расчет и задачи, требующие режима работы «Х-Y», а также просто запись в файл более или менее взаимосвязанных последовательностей данных.

Допускается огромное множество различных комбинаций — все их даже не перечислить. Скажем, приобретя один готовый АЦП, второй можно собрать самостоятельно, чтобы не платить дважды за одно и то же программное обеспечение. В некоторых случаях может понадобиться использование двух абсолютно идентичных АЦП.

5 REM — BICOURBE —

10 REM — MAXIM12 —

20 KEY OFF: CLS

30 B=&H3F8: REM COM1:

40 N=12: REM число разрядов

50 OUT B+4,1

60 FOR T=0 TO 100:NEXT T

70 OUT B+3,64

80 FOR T=0 TO 500: NEXT T

84 GOSUB 1000

85 GOSUB 300

90 GOTO 200

100 OUT B+4,0: D=0: REM ACQUISITION

105 OUT B+4,2: OUT B+4,0

110 FOR F=0 TO N-1

120 OUT B+4,2

130 E=INP(B+6) AND 16

140 OUT B+4,0

150 IF E=16 THEN D=D+2^(N-1-F)

160 NEXT F

170 D=5*D/(2^N-1)

180 OUT B+4,1: RETURN

200 REM — VDIRECT —

210 GOSUB 100: GOSUB 1090

220 FOR G=1 TO 639

230 GOSUB 100

240 Y=D: GOSUB 500

241 GOSUB 1090

242 Y=Q: GOSUB 600

250 FOR T=0 TO 2000: NEXT T: REM развертка

260 NEXT G

270 END

300 REM — VGA —

310 SCREEN 9

320 KEY OFF: CLS

330 LINE(0,0)-(0,349),2

340 TOR Y=0 TO 349 STEP 35

350 LINE(0,Y)-(639,Y),2,&HCCCC

360 NEXT Y

370 FOR X=0 TO 639 STEP 32

380 LINE(X,0)-(X,349),2,&HCCCC

390 NEXT X

400 LINE(639,0)-(639,349),2

410 LINE(0,349)-(639,349),2,&HCCCC

415 X=0: RETURN

500 Y=349-INT(Y*349/5)

502 PSET(X,V)

505 V=Y

510 LINE-(X,V),12

520 X=X+1

530 RETURN

600 Y=349-INT(Y*349/5)

602 PSET(X,W)

605 W=Y

610 LINE-(X,W),14

630 RETURN

1000 REM 12BITS

1010 KEY OFF: CLS

1020 C=&H2F8: REM COM2:

1030 M=12: REM число разрядов

1040 OUT C+4,1

1050 FOR T=0 TO 100:NEXT T

1060 OUT C+3,64

1070 FOR T=0 TO 500:NEXT T

1080 RETURN

1090 OUT C+4,0: Q=0: REM ACQUISITION

1100 OUT C+4,2: OUT C+4,0

1110 OUT C+4,2: OUT C+4,0

1120 OUT C+4,2: OUT C+4,0

1130 FOR F=0 TO M-1

1140 OUT C+4,2

1150 E=INP(C+6) AND 16

1160 OUT C+4,0

1170 IF E=16 THEN Q=Q+2^(M-1-F)

1180 NEXT F

1190 Q=5*Q/(2^M-1)

1200 OUT C+4,1: RETURN

1210 REM (c) 1997 Patrick GUEULLE

Программа BICOURBE.BAS не должна рассматриваться только как иллюстрация того, что можно получить при комбинировании программных модулей, приведенных в данной книге. Это образец подхода, называемого англоговорящими программистами quick and dirty («быстро и грязно»), т. е. здесь отсутствует всякое стремление к структурированию и четкости. Программа работает, и это главное!

В частности, неоднократно применялась функция RENUM языка BASIC для переопределения в разных местах той или другой подпрограммы.

В том виде, в каком она приведена, программа управляет сразу двумя 12-разрядными АЦП — одним на базе МАХ 1241 и другим на базе LTC 1286. Для каждого из них определен один из каналов двухлучевого осциллографа (рис 5.14), в котором разные цвета лучей позволяют без проблем отличать один АЦП от другого.

Действительно, язык BASIC легко позволяет задавать атрибуты, определяющие цвет того или иного графического элемента, лишь бы его поддерживал графический экран. Ниже приведены коды цветов.

0черный

1синий

2зеленый

3голубой

4красный

5пурпурный

6коричневый

7белый (цвет по умолчанию)

8серый

9светло-синий

10светло-зеленый

11светло-голубой

12светло-красный

13светло-пурпурный

14желтый

15ярко-белый

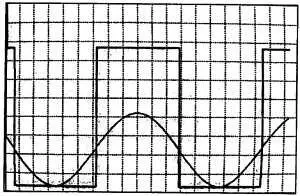

Рис. 5.14. Пример работы виртуального двухлучевого осциллографа

Аналого-цифровые преобразователи, которые рассматриваются на страницах этой книги, способны обработать любое напряжение в диапазоне от 0 до +5 В, но они рассчитаны и на более широкое использование, так как могут работать с датчиками или устройствами нормирования сигналов, зачастую самыми простыми. При этом с их помощью можно измерять большинство основных физических величин, даже такие напряжения и токи, которые никак не соответствуют рабочему диапазону АЦП.
