Дмитрий Мамичев - Простые роботы своими руками или несерьёзная электроника

Вторая часть определения «с развитием интеллектуальности вариативность поведения увеличивается». Ну, это вообще не про нас! В смысле не про роботов. ИИ создадут еще не скоро, а сказки про самообучающиеся алгоритмы мы уже слышали, это узко специализированные вещи, которые не применимы в повседневной жизни.

В общем, любые попытки создать машину с имитацией живого существа до сих пор терпят фиаско. Хотя, дерзните, может у вас что и получится. Я не оговариваю вас от идеи создания подобного устройства, я просто поделился своим (поверьте не малым) опытом и соображениями.

Спасибо, что дочитали это до конца.:)

Как автор прав! Вариативность не в самой игрушке, а в её использовании, преобразовании…

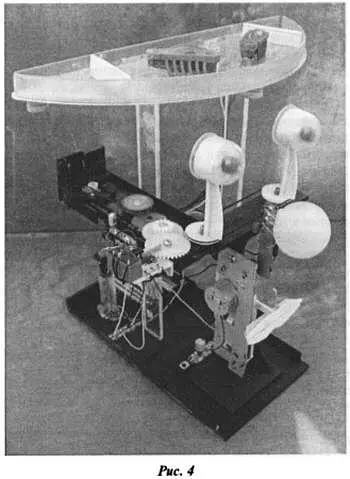

Эта игрушка (рис. 4) шутливо имитирует работу «примитивного разума». Мысли — тараканы бегают в голове, раздражая нейроны, материализуя тем самым мысли в движения.

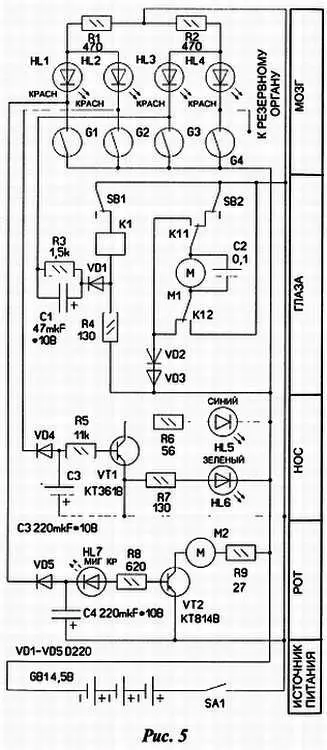

Вариант простейшей схемы «управления тараканами» изображен на рисунке 5.

Основа схемы (мозг) состоит из четырёх герконов G1-G4, срабатыванием которых управляет магнит. Он закреплён под брюшком таракана-виброхода. Светодиоды HL1-HL4 имитируют вспышками импульсы в нейронной сети. Они загораются при замыкании контактов герконов, во время пробегания виброхода над ними.

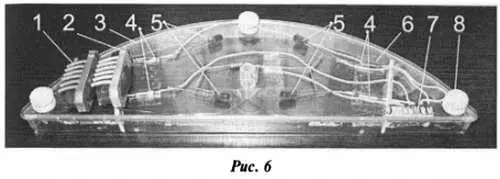

Конструкцию «головного мозга» поясняет рис. 6.

Виброход 1 имеет на основании в головной части, снизу, приклеенный магнит, соответственно он является как бы основной идеей. Виброход 2 — «навязчивая идея» мешает движению основной мысли. Его задача усложнить движение виброхода с магнитом.

Полигон для виброходов 3 реализован из подставки от упаковки детской куклы. Он имеет бортики, высотой 15 мм, по форме напоминает полумесяц. С обратной стороны «под скотч» (элемент 6 ) к нему прикреплены герконы (элемент 4 ) и светодиоды (элемент 5 ), резисторы. Межэлементные соединения выполнены гибким проводом и лакированным проводом ПЭЛ. В правом углу рисунка видна контактная панель 7 . Она изготовлена из односторонне фольгированного текстолита и приклеена к прозрачному основанию. На ней имеется (с запасом) восемь контактных площадок для соединения части схемы «мозг» с остальными частями схемы (рис. 5).

Ножки (элемент 8 ) нужны для испытания данной части на начальном этапе макетирования схемы и нужны для удобства расположения полигона на столе. Их три, они приклеены к основанию и представляют собой амортизаторы, извлечённые из привода компьютера.

Настройка этой части конструкции сводится к подбору магнита. Его «сила» должна соответствовать толщине основания полигона. Проще говоря, таракан, пробегая над герконом, должен надёжно замыкать его контакты. При подключении этой части схемы к питанию, по вспышкам светодиодов можно судить о «качестве» получившегося «мозга».

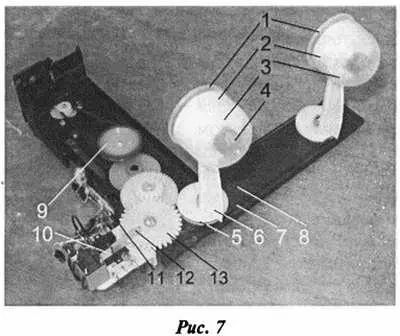

Второй важной частью схемы являются «глаза» (рис. 5). Их конструкция представлена на рисунке 7.

Управляет работой глаз геркон G3. В исходном положении, когда его контакты разомкнуты, реле К1 обесточено. Точнее говоря тока протекающего через обмотку реле и резистор R4 недостаточно для его срабатывания. Ток на двигатель поступает через свободно замкнутые группы контактов K1.1, К1.2.

Ротор вращается в определённую сторону, заставляя поворачивать глаза игрушки. Конструктивно это направление выбрано таким образом, чтобы язычок 1 (рис. 8) двигался навстречу концевику SB2.

При размыкании его контактов двигатель обесточивается, и глаза замирают в данном положении до срабатывания геркона, в магнитном поле пробегающего виброхода.

При замыкании геркона параллельно резистору R4 подключается цепочка VD1, С1. Дополнительного импульса зарядного тока конденсатора достаточно для срабатывания реле. Номинал резистора R4 подобран таким, чтобы тока, им ограниченного хватало для удержания якоря реле в замкнутом положении. Резистор R3 нужен для разрядки конденсатора С1 во время пауз до нового замыкания контактов управляющего геркона.
