Майк Тули - Справочное пособие по цифровой электронике

Некоторые осциллографы оснащаются также внутренними калибраторами и тестерами. Если вы располагаете достаточными средствами, целесообразно подумать о приобретении осциллографа с цифровой памятью. Такой прибор может зафиксировать достаточно быстрые непериодические и однократные сигналы и очень полезен при работе с более сложными цифровыми схемами.

Спецификации универсального осциллографа:

Чувствительность по вертикали … 10 мВ/см — 10 В/см

Полоса пропускания тракта усиления по вертикали … Постоянный ток — 25 МГц (=) 10 Гц — 30 МГц (~)

Время размаха по вертикали … 12,5 нс

«Расщепление» луча … Коммутация/поочередность

Скорость развертки … 10 мкс/см —1 с/см

Чувствительность запуска … Лучше 10 мВ в диапазоне 10 Гц-10 МГц

Размер экрана … 8x10 см

Пробник осциллографа.Важнейшее требование, предъявляемое к осциллографу, — это правильно воспроизводить короткие импульсы и не вносить большую емкостную нагрузку в проверяемый узел.

К сожалению, входная емкость осциллографа, варьируемая в диапазоне от 20 до 30 пкФ, включается параллельно емкости коаксиального кабеля, превышающей 150 пкФ, поэтому общая шунтирующая емкость для проверяемого узла составляет примерно 200 пкФ. На низких частотах этой емкостью можно пренебречь, но на частотах в несколько десятков килогерц и выше ее влияние уже начинает сказываться и импульсы с крутыми фронтами значительно искажаются. Эта проблема полностью снимается, если имеется компенсирующий пробник. Самый распространенный пробник дает десятикратное ослабление и обычно маркируется символами «Х10». Благодаря наличию пробника входное сопротивление увеличивается примерно в 10 раз, а входная емкость примерно во столько же раз уменьшается. Обычный пробник «Х10» обладает входным сопротивлением 10 МОм, входной емкостью 15 пкФ и дополняется множеством насадок для подключения в различных схемах.

CD4001 — четыре логических элемента 2ИЛИ — НЕ

CD4002 — два логических элемента 4ИЛИ — НЕ

CD4012 — два логических элемента 4И — НЕ

CD4013 — два D-триггера

CD4020 — 14-разрядный двоичный счетчик-делитель

CD4023 — три трехвходовых элемента И — НЕ

CD4025 — три трехвходовых элемента И — НЕ

CD4027 — два JK-триггера

CD4049 — шесть логических элементов НЕ

CD4050 — шесть преобразователей уровня

CD4069 — шесть инверторов

CD4070 — четыре логических элемента Исключающее ИЛИ

CD4081 — четыре логических элемента 2И

CD4076— четыре D-триггера с тремя состояниями на выходе

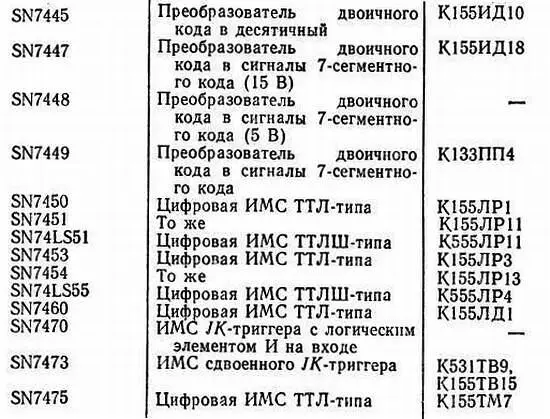

SN7400 — четыре логических элемента 2И — НЕ

SN7401 — четыре логических элемента 2И — НЕ с открытым коллекторным выводом

SN7402 — четыре логических элемента 2ИЛИ — НЕ

SN7403 — четыре логических элемента 2ИЛИ — НЕ с открытым коллекторным выводом

SN7404— шесть логических элементов НЕ (инверторов)

SN7405 — шесть логических элементов НЕ с открытым коллекторным выводом

SN7406 — шесть буферных инверторов с повышенным выходным напряжением (30 В), с открытым коллекторным выводом
