Предлагаемый прибор предназначен для индикации относительных значений токов в печатных проводниках без их разрыва и подключения обычного амперметра. Чувствительность прибора такова, что он может воспринимать ток до нескольких миллиампер и допускает сопряжение с проверяемой схемой по постоянному и переменному току.

Действие промышленных индикаторов тока основано на одном из двух принципов: восприятие небольшого падения напряжения на проводнике с током и использование эффекта Холла для фиксации магнитного поля, существующего в непосредственной близости от проводника с током.

В общем, индикаторы тока с использованием эффекта Холла лучше, так как не требуют прямого контакта с печатными проводниками. К сожалению, такие приборы довольно дороги.

Описание схемы. Электрическая схема индикатора тока показана на рис. П2.15.

Рис. П2.15. Принципиальная электрическая схема индикатора тока.

Прибор фиксирует небольшое падение напряжения вдоль печатного проводника (обычно несколько сот микровольт) и представляет собой инвертирующий операционный усилитель. Чтобы обеспечить широкий диапазон входных напряжений (от нескольких микровольт до сотен милливольт), операционный усилитель работает в режиме с логарифмической характеристикой, т. е. его коэффициент усиления по напряжению значительно уменьшается с увеличением уровня входного сигнала.

Тумблером S1 выбирается сопряжение входа микросхемы IC1 по постоянному или переменному току, а потенциометром VR1 обеспечивается дополнительная ручная регулировка усиления (чувствительности). Мостовой выпрямитель D1—D4 подает на измерительный прибор сигнал правильной полярности независимо от полярности входного сигнала. Диоды D5 и D6 служат ограничителями, а конденсатор С3 определяет постоянную времени.

Вход «половинного» питания для операционного усилителя формируется с помощью стабилитрона D4 и резистора R7. Конденсаторы С2 и С4 служат для развязки, а светодиод D8 сигнализирует о включенном питании.

Монтаж.Собрать индикатор тока несложно. Все его элементы, за исключением батарейного соединения, собственно измерительного прибора, гнезда пробника и органов управления, монтируются на стандартной печатной плате типа Veroboard (24 полоски с 23 отверстиями). Монтажная схема для платы Veroboard показана на рис. П2.16.

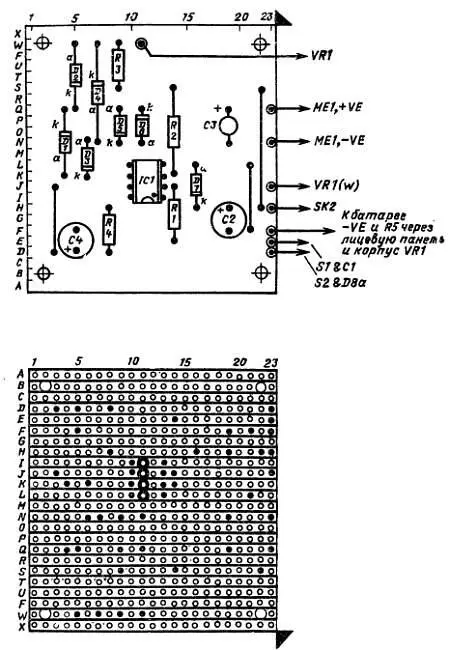

Рис. П2.16. Монтажная схема индикатора тока. Для микросхемы IС1на плате устанавливается держатель. Выход VR1(W) соединяется с центральным лепестком потенциометра.

Под гнездом микросхемы IC нужно сделать четыре-разрыва печатных проводников.

Монтаж элементов производится в следующей последовательности: гнездо микросхемы, перемычки, конденсаторы, резисторы, диоды и пистоны. После монтажа необходимо тщательно проверить плату, обратив особое внимание на ориентацию электролитических конденсаторов, диодов и выпрямителя.

Плата укрепляется горизонтально в корпусе Verobox с помощью четырех коротких изолирующих стоек, а микросхема аккуратно вставляется в гнездо.

Измерительный прибор, органы управления и гнезда пробника размещаются на лицевой панели, куда наносятся и все необходимые надписи. Соединения с лицевой панелью осуществляются короткими изолированными проводами в соответствии с монтажной схемой, показанной на рис. П2.17.

Рис. П2.17. Соединения компонентов, монтируемых на лицевой панели. Резистор R5припаивается к металлическому корпусу потенциометра VR1.
