Дополнительные детали:Т1 — силовой трансформатор, 20 или 24 В·А, с первичной обмоткой на 240 В (или двумя обмотками на 120 В, включенными последовательно) и вторичной обмоткой на 12 В (или две на 6 В) и ток 1,6 или 2 A; FS1 — быстроплавкий предохранитель на 1 А длиной 20 мм и держатель для него; S1 — миниатюрный двухполюсный поворотный выключатель на два положения, рассчитанный на 240 В; S2 — миниатюрный однополюсный поворотный переключатель на два положения; SK1—SK4 — гнезда диаметром 4 мм (два черных, одно красное и одно зеленое).

Радиатор Т0220 с теплоотводящей способностью 6,8 °C/Вт; корпус Verobox с размерами 205x140x75 мм; плата Veroboard с размерами 96x63 мм; односторонние пистоны 1 мм (14 шт.); изолирующие стойки (2 шт.); крепежные болты и гайки (6 шт.).

Спецификации

КМОП-выход

Диапазон регулируемого напряжения, В … От 3 до 15

Регулируемое ограничение по току, А … От 0,01 до 2

Выходное сопротивление, Ом … < 0,05 (при выходе 10 В и 1 А)

Помехи на выходе, мВ … < 0,5 (10 Гц—100 кГц)

Стабилизация, % … Лучше 1 (при указанных выходных параметрах)

ТТЛ-выход

Фиксированное выходное напряжение, В … 5 ± 0,2

Максимальный ток, А … 1

Ток короткого замыкания, мА … 750

Помехи на выходе, мВ … < 0,05 (10 Гц—100 кГц)

Стабилизация, % … Лучше 0,5 (при указанных выходных параметрах)

Логический пробник очень удобен для индикации логических состояний в цифровых КМОП- и ТТЛ-схемах.

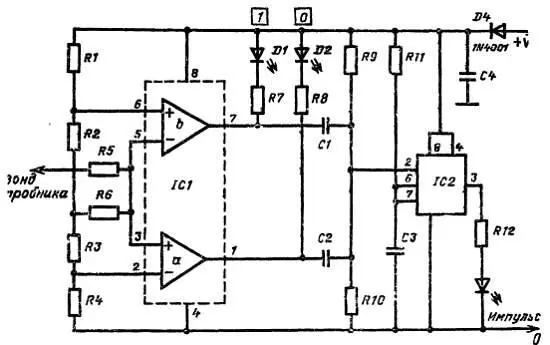

Описание схемы.Электрическая схема логического пробника показана на рис. П2.4.

Рис. П2.4. Принципиальная электрическая схема логического пробника

Сдвоенный компаратор IC1 определяет уровень напряжения на зонде, сравнивая его с напряжениями от резисторных делителей R1—R4. При стандартном питании +5 В напряжение в точке между R1 и R2 составляет примерно 2,5 В, а в точке между R3 и R4 — около 1,2 В. При отсутствии входного напряжения (зонд «плавает» в воздухе) напряжение на инвертирующем входе IC1b и неинвертирующем входе IC1a будет таким же, как и в точке между R2 и R3, т. е. равным примерно половине напряжения питания.

Входы IC1 включены так, что на выходе 1а (контакт 1 ) появляется низкий уровень, если зонд пробника воспринимает логический 0, а на выходе IC1b формируется низкий уровень, когда зонд воспринимает логическую 1. В любом случае будет светиться соответствующий светодиод D2 или D1, показывая логическое состояние, воспринимаемое зондом. В отсутствие логических 0 и 1 (неопределенное или высокоуровневое состояние, а также разомкнутая цепь) на обоих выходах IC1 действуют высокие уровни и ни один из светодиодов не светится.

Микросхема 1С2 представляет собой таймер 555, работающий н моностабильном режиме (см. гл. 4 ) и обеспечивающий необходимое расширение импульсов. Запускающий импульс формируется с помощью конденсаторов С1 или С2 и резисторов R9 или R10. Спадающий фронт образуется при переходе любого выхода микросхемы 1С1 с высокого на низкий уровень.

Длительность импульса таймера (и время свечения D3) определяется времязадающими элементами R11 и СЗ. Конденсатор С4 служит для сглаживания питания, а диод D4 защищает пробник от случайного неправильного подключения питания.

Монтаж.Все компоненты логического пробника монтируются на плате с девятью полосками, имеющими по 37 отверстий. Эту плату можно отрезать от стандартной платы Veroboard (24 полоски по 37 отверстий), сохранив ее часть для логического пульсатора.

Монтажная схема логического пробника на плате Veroboard показана на рис. П2.5.

Рис. П2.5. Монтажная схема логического пробника

Из рисунка видно, что нужно сделать 23 разрыва печатных проводников.

Рекомендуется следующая последовательность монтажа логического пробника: гнезда микросхем, пистоны, перемычки, резисторы, диоды, конденсаторы и светодиоды (выводы последних должны иметь такую длину, чтобы светодиоды были видны в верхней части корпуса). После этого можно подключить провода питания, обратив внимание на правильную полярность (для напряжения +5 В берется красный провод с зажимом «крокодил»).

Прежде чем вставлять микросхемы в гнезда и закреплять печатную плату, тщательно проверьте все компоненты, перемычки и разрывы печатных проводников. Целесообразно обратить особое внимание на подключения полярных компонентов, включая светодиоды, электролитические конденсаторы и диоды. Проверьте надежность соединений и отсутствие выплесков припоя и замыканий между печатными проводниками.
