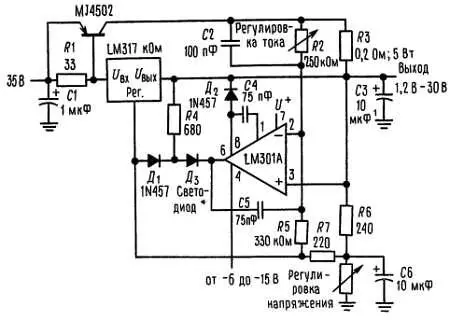

Стабилизатор постоянного напряжения/постоянного тока на 5 А.

1) Танталовый; *излучает свет в режиме стабилизации тока.

Стабилизатор тока 1 А.

Стабилизатор напряжения 1,2-20 В с заданным минимальным током.

*Минимальный ток нагрузки ~ 4 мА.

Усилитель с большим коэффициентом усиления.

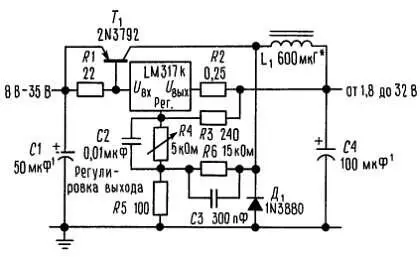

Недорогой импульсный стабилизатор на 3 А.

1) Танталовый; *сердечник типа Arnold А-254168-2 имеет 60 витков.

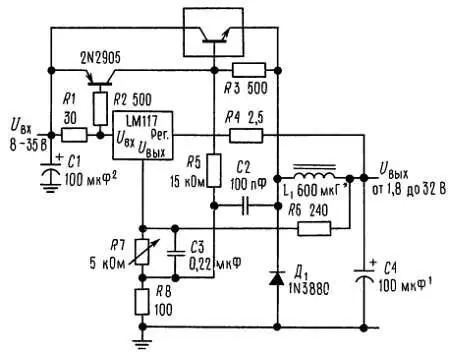

Импульсный стабилизатор на 4 А с защитой от перегрузки (три LM195, соединенные параллельно, обозначены транзистором в прямоугольнике).

1) Танталовый; *сердечник типа Arnold А-254168-2 имеет 60 витков.

Прецизионный ограничитель тока.

Следящий предстабилизатор.

Высоковольтный стабилизатор.

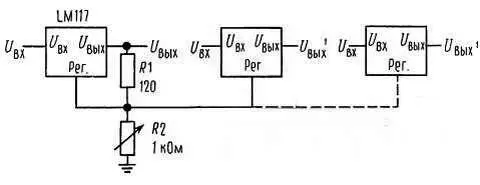

Блок регулируемых стабилизаторов с единым управлением.

*Разброс выходов в пределах ±100 мВ; 1) минимальная нагрузка 10 мА.

Стабилизатор напряжения переменного тока.

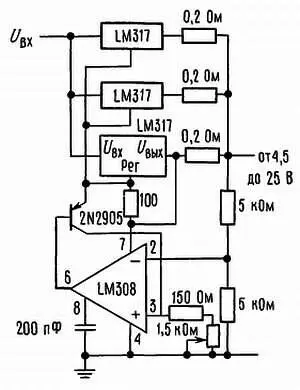

Регулируемый стабилизатор на 4 А.

Зарядное устройство для аккумулятора на 50 мА.

* Rycт устанавливает выходное сопротивление схемы равным Rвых = Rуст + ( R2 / R1 ]: Rуст обеспечивает небольшую скорость заряда при полностью заряженной батарее.

Зарядное устройство на 6 В с ограничением тока.

*Устанавливает пиковое значение тока (0,6 А для 1 Ом).

Схема подключения

Металлический корпус.

Порядковые номера LM117K, LM217K или LM317K, см. корпус 18.

Металлический корпус.

Порядковые номера LM117H, LM217H или LM317H, см. корпус 9.

Пластмассовый корпус.

Порядковый номер LM317T, см. корпус 26.

Пластмассовый корпус.

Порядковый номер LM317P, см. корпус 37.

Производятся в соответствии со следующими патентами США:

3083262, 3189758, 3231797, 3303356, 3317671, 3323071, 3381071, 3408542, 3421025, 3426423, 3440498, 3518750, 3519897, 3557431, 3560765, 3566218. 3571630, 3575609, 3579059, 3593069, 3597640, 3607469, 3617859, 3631312, 3633052, 3638131, 3648071, 3651565, 3693248.

Фирма не несет ответственности за применение представленных здесь схем, патентов на схемы нет, фирма оставляет за собой право без предупреждения изменять указанные схемы.
