Примечание 2.В условиях работы при повышенной температуре следует учитывать температурное сопротивление θп окр .

Примечание 3.Эти элементы предназначаются как для коммерческого диапазона температур, 0 °C <= Т окр <= 70 °C, так и для военного диапазона, — 55 °C <= Токр <= 125 °C Диапазон температур обозначается символом, который стоит в серийном номере перед обозначением типа корпуса. Символ «С» указывает на коммерческий диапазон температур, символ «М» — на военный. Для военного диапазона температур предназначен только корпус типа «Н».

Примечание 4.Если не указано иное, то характеристики относятся к полному температурному диапазону при условии, что Uи = ±20 В для LF411A и Uи = ±15 В для LF411. Значения Uсдв, Uсм и Iсдв измеряются при Ucc = 0.

Примечание 5.Элемент LF411A проверяется на соответствие характеристикам в полном объеме партии — 100 %. Элемент LF411 подвергается выборочной проверке, характеристикам должны соответствовать не менее 90 % элементов из партии.

Примечание 6.Входные токи смещения представляют собой токи утечки переходов, они удваиваются каждый раз при увеличении температуры перехода Iп на 10 °C. В связи с тем что время испытаний продукции ограничено, входные токи смещения коррелированы с температурой перехода. При нормальной работе температура перехода в результате внутреннего рассеивания Ррасс превышает температуру окружающей среды Тп = Токр + θп окр Ррасс , где θп окр — температурное сопротивление между переходом и окружающей средой. Теплоотвод рекомендуется использовать в тех случаях, когда входной ток смещения должен быть минимальным.

Примечание 7.Коэффициент ослабления влияния напряжения источника питания в соответствии с принятой методикой измеряется при одновременном увеличении или уменьшении обоих источников, от ±15 В до ±5 В для LF411 и от ±20 В до ±5 В для LF411А.

Примечание 8.Военные характеристики для элемента LF411AMH можно найти в документации RETS 411АХ, для элемента LF411MH — в документации RETS 411Х.

Примечание 9.Максимальная мощность рассеивания определяется свойствами корпуса Если рабочая рассеиваемая мощность близка к максимальной, то возможно превышение предельных значений характеристик.

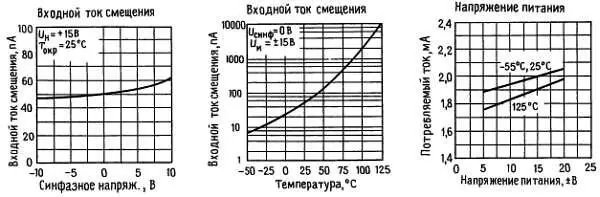

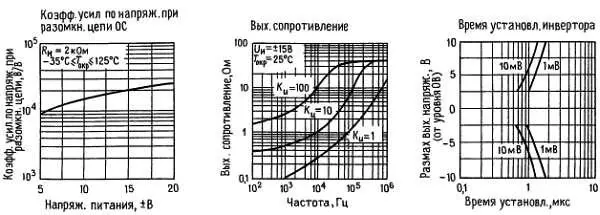

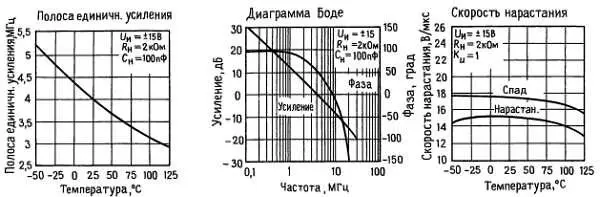

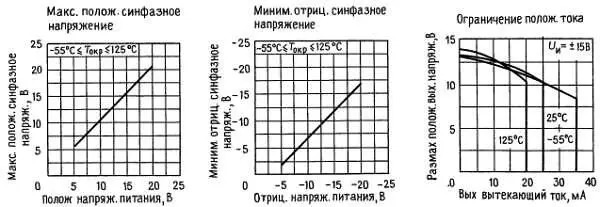

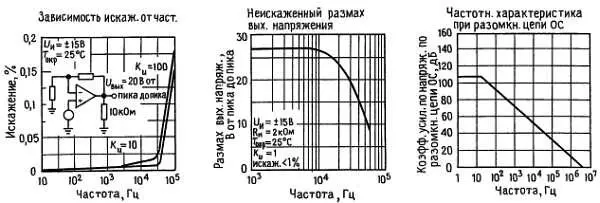

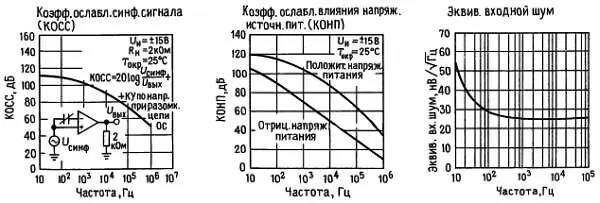

Типовые характеристики

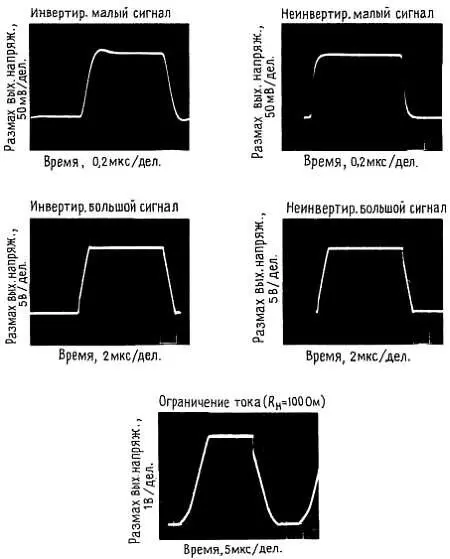

Импульсная характеристика, R н = 2 кОм, С = 10 пФ

Замечания по применению

Интегральная схема LF411 представляет собой операционный усилитель с входами на полевых транзисторах с р-n -переходом, имеющих внутреннюю регулировку (торговая марка BI-FET II™). Они обладают очень небольшим входным напряжением сдвига и гарантированным малым дрейфом этого напряжения.

Полевые транзисторы с р-n -переходом имеют большое обратное напряжение пробоя между затвором, истоком и стоком, это устраняет необходимость ограничения напряжения на входах. Следовательно, вполне можно использовать большие дифференциальные входные напряжения без значительного увеличения входного тока. Максимальное значение дифференциального входного напряжения не зависит от питающих напряжений. Однако ни одно из входных напряжений не должно выходить за пределы отрицательного напряжения питания, так как это может привести к большим токам и может закончиться разрушением схемы.

Превышение предельного значения отрицательного синфазного сигнала на любом из входов приводит к тому, что фаза на выходе изменяется на противоположную и на выходе усилителя устанавливается соответствующий высокий или низкий уровень. Превышение предельного значения отрицательного синфазного сигнала на обоих входах приводит к тому, что на выходе усилителя устанавливается высокий уровень. Ни в одном из случаев не происходит защелкивания, так как возвращение сигнала в пределы диапазона синфазных сигналов снова приводит входной каскад, а следовательно, и усилитель в нормальное рабочее состояние.
