При проектировании линейных стабилизаторов, вырабатывающих высокое напряжение, возникает ряд специальных проблем. Поскольку напряжение пробоя обычного транзистора не превышает, как правило, 100 В, при разработке источников с более высоким напряжением необходимо применять некоторые нестандартные решения. В этом разделе мы представим набор таких способов.

Решение в лоб: высоковольтные компоненты.Выпускаются мощные транзисторы, как биполярные, так и МОП, с напряжением пробоя 100 В и выше; они даже и не очень дорогие. Например, МЛ 2005 фирмы Motorola — это 8-амперный мощный n-p-n -транзистор с напряжением пробоя коллектор-эмиттер 750 В и напряжением пробоя обратно смещенной базы 1500 В; стоимость его менее 5 долл. МТР 1Ν100 (аналогичен European BUZ-50) представляет собой 1-амперный мощный МОП-транзистор с напряжением пробоя 1000 В; цена несколько долларов. Благодаря превосходной области безопасной работы (отсутствие вторичного теплового пробоя), мощные МОП-транзисторы наиболее всего подходят для применения в высоковольтных стабилизаторах.

Используя усилитель ошибки в режиме работы вблизи уровня земли (делитель для съема выходного напряжения дает малую долю выхода), можно построить высоковольтный стабилизатор, в котором под высоким напряжением будет находиться только проходной транзистор и формирователь, работающий на него. На рис. 6.47 показан принцип построения такой схемы.

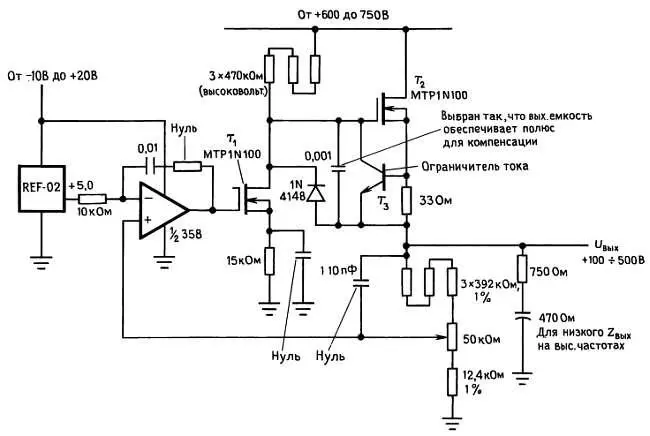

Рис. 6.47. Высоковольтный регулируемый источник питания.

В данном случае, это стабилизированный источник на напряжение от 100 до 500 В, в котором использованы проходной n -МОП-транзистор и формирователь. Т 2 представляет собой последовательный проходной транзистор, который запускается от инвертирующего усилителя Т 1 . В качестве усилителя ошибки используется операционный усилитель, сравнивающий регулируемую долю выхода с прецизионным эталонным источником +5 В. Т 3 обеспечивает ограничение по току путем отключения запуска Т 2 при падении напряжения на резисторе 33 Ом, равном падению U БЭ . Остальные компоненты выполняют более тонкую, но необходимую работу. Диод защищает Т 2 от обратного пробоя затвора, если вдруг Т 1 решит понизить напряжение на стоке (в то время как выходной конденсатор поддерживает исток Т 2 ). Различные небольшие конденсаторы обеспечивают нейтрализацию, которая необходима, поскольку Т 1 работает как инвертирующий усилитель с усилением по напряжению и вносит неустойчивость в контур операционного усилителя (особенно в схеме с емкостной нагрузкой). Эта схема является исключением из общего правила, которое гласит, что транзисторные схемы не представляют электрической опасности!

Здесь мы не можем противостоять искушению несколько отклониться от темы: с небольшими изменениями (эталонный источник заменяется на сигнальный вход) эту схему можно превратить в превосходный высоковольтный усилитель, удобный для управления «ненормальными» нагрузками типа пьезопреобразователей. Для таких специфических применений схема должна быть способна как отводить, так и отдавать ток в емкостную нагрузку. Как это ни странно, схема работает как «псевдодвухтактный выход» с Т 2 , отдающим ток, и Т 1 , отводящим ток (через диод), в зависимости от необходимости; см. разд. 3.14 .

Если высоковольтный стабилизатор проектируется только на нерегулируемое выходное напряжение, то проходной транзистор может иметь напряжение пробоя меньше, чем выходное напряжение. В предыдущей схеме замена резистора для регулировки напряжения на постоянный резистор 12,4 кОм превращает схему в нерегулируемый стабилизатор на +500 В. В этом случае вполне подойдет проходной транзистор на 300 В, потому что напряжение на нем никогда не превысит 300 В даже при включении и выключении, а также при коротком замыкании выхода. Последнее весьма проблематично, но, шунтируя Т 2 300-вольтовым стабилитроном, эту проблему можно решить. Если стабилитрон может работать с большим током, он может и защитить проходной транзистор от короткозамкнутой нагрузки, если перед стабилизатором стоит подходящий предохранитель. Здесь может помочь активная схема на стабилитронах, упомянутая в разд. 6.06 .

Стабилизация в цепи земли.Другой способ стабилизации высокого напряжения с помощью низковольтных элементов показан на рис. 6.48.
