Перечисленными примерами, разумеется, не исчерпываются возможности использования резисторов, поскольку они гораздо обширнее, но не будем забегать вперед. Что же касается активных потерь мощности, то с этим придется смириться: без трения шин о дорожное покрытие обыкновенный автомобиль не повезет вас по горизонтальной дороге, а домашний холодильник нагревает помещение и зимой и летом (он будет это делать, даже если его дверцы держать открытыми!) — таковы законы природы.

Из чего делают резисторы и как их обозначают

Обычно, когда я громко выясняю, у кого горит резистор, инженер или техник робко отвечает: «Я только что поджарил свою схему…».

Роберт А. Пиз. Практическая электроника аналоговых устройств

Да, «рукописи не горят», но сгорают резисторы, нарушая работу устройств и выделяя удушливый запах гари и фенола. Обоняние не подведет радиолюбителя в критический момент, а уж постфактум черный цвет выдаст виновника: «На воре шапка горит». (Правда, часто резисторы становятся лишь первой жертвой, и истинного виновника неисправностей после этого еще предстоит отыскать.)

По используемым материалам и технологии изготовления различают резисторы постоянные углеродистые и бороуглеродистые, металлопленочные и металлоокисные, композиционные и проволочные. Естественно, что они отличаются своими характеристиками и внешним видом и обозначениями (рис. 2).

Рис. 2. Постоянные резисторы:

а— внешний вид; б— УГО на принципиальных схемах при разной мощности; в— компонент EWB

При выборе резисторов в ответственных случаях учитывается до 15 различных параметров. Все зависит от конкретных целей.

Номинальное значение сопротивления резистора указывается производителем на корпусе изделия. Там же указывают и ряд других его характеристик. Для маркировки резисторов используют специальные кодировки: буквенно-цифровую, цифровую и цветовую.

При буквенно-цифровой кодировке указывают непосредственно значение сопротивления резистора, иногда ставят букву R, чтобы обозначить омы, или букву К, обозначающую килоомы. Здесь перечисленные буквы, поставленные за числом, являются его десятичными множителями (R = 1, К = 1000), а — перед или между числами, играют роль разделителя целой и дробной части. Например, 15R и 15К означают, что сопротивления этих резисторов равны 15 Ом и 15 кОм = 15 000 Ом соответственно, а для R15 и 1К5, аналогично 0,15 Ом и 1,5 кОм = 1500 Ом. Кроме этого, часто проставляют и допустимую мощность (см. рис. 2, б ).

При чисто цифровой маркировке величина сопротивления резистора наносится тремя цифрами, из которых две первые показывают ее мантиссу, а третья служит показателем степени 10 для дополнительного множителя. Например, 150 означает 15 Ом, 151 это 150 Ом, 152 — 1500 Ом и т. д. Соответственно, на резисторе с сопротивлением 15 МОм увидим в этом коде: 156.

К цветовой кодировке прибегли в связи с миниатюризацией изделий. «Хотели как лучше, получилось как всегда». Вот резисторы с двумя видами цветовых колец-поясков: на одних их 4, на других — 5. Всего цветов 12, так что любимой присказки гимназистов про цвета в спектре радуги: «Каждый охотник желает знать, где сидит фазан» (или «Как однажды Жак-звонарь головой разбил фонарь») явно не хватает для запоминания. Эта известная последовательность цветов использована, но перед ней еще цвета: серебристый, золотистый, черный и коричневый, а после нее — серый и белый. Красиво, нет слов, но, поди теперь, ломай голову над этими знаками, напоминающими древние цивилизации (схожая кодировка, но не резисторов, обнаружена у племен майя). Кому охота, пусть лезет в справочник, а проще взять в руки омметр да и измерить. Правда, получим только номинал сопротивления, но этого часто хватает для работы. О многом другом говорит их вид и размер. Ну да ладно, странно только, что в наш интеллектуально-просвещенный век не взяли на вооружение, например, электронные системы обычного штрих-кодирования, применяемые в любом супермаркете, автомобилестроении или на фотокассетах. Как говорится: «Сапожник без сапог».

Помимо постоянных резисторов для регулировок и подстроек используют переменные (рис. 3), в которых имеется подвижный контакт, перемещаемый по дуге окружности или по отрезку прямой.

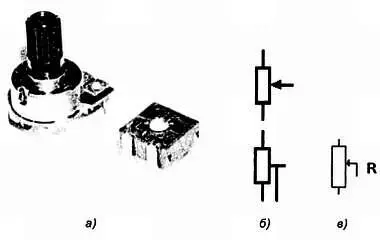

Рис. 3. Переменные резисторы:
