Борис Крук - ...И мир загадочный за занавесом цифр. Цифровая связь

- Получается, что с вводом сигнала синхронизации в цифровой системе передачи, по сути, организован еще один "стандартный" канал, в котором скорость передачи битов (вместе с битом компьютерных данных) оказывается равной, если подсчитать, 64 кбит/с и который, следовательно, ничем не отличается от основных, или информационных, каналов, - воскликнет наблюдательный и пытливый читатель.

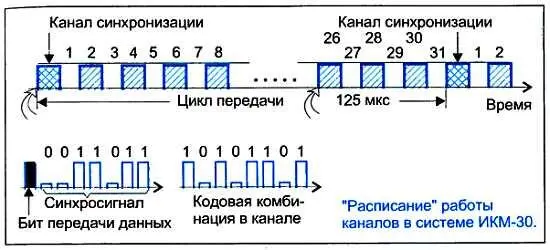

Да, это так. Помните, в конце предыдущей главы неожиданно "всплыли" два таинственных канала, которых вроде бы и не должно быть, судя по названию системы передачи - ИКМ-30, но без которых скорость цифрового потока никак не хотела совпадать со "стандартной"? Теперь завеса таинственности над одним из каналов, а именно синхронизации, приподнята. Он не относится к информационным каналам, а является служебным и создан для обслуживания самой системы передачи. Цифра же 30 в названии системы указывает на количество только информационных каналов. Существует еще один служебный канал, 32-й (по счету, но не по расположению его среди других), который тоже является стандартным со скоростью 64 кбит/с. Правда, предназначен он уже медля обслуживания цифровой системы передачи. По нему передают различные служебные сигналы, без которых невозможно установление связи, например: импульсы от номеронабирателя, сигнал о том, что абонент занят (короткие гудки), и многие другие, используемые на телефонных станциях для управления ее приборами.

Сейчас самое время вспомнить, что цифровые системы передачи строятся по иерархическому принципу. Чем выше ступень иерархии, тем больше организуется каналов и тем мощнее цифровой поток или, другими словами, тем выше его скорость.

Наш рассказ о синхронизации относился, строго говоря, к системам передачи, стоящим в самом низу иерархической лестницы. В качестве примера вы назовете аппаратуру ИКМ-30. У подобных систем передачи сравнительно невысокая скорость цифрового потока (около 2 Мбит/с), что делает их пригодными для организации связи между АТС по обычным городским и сельским кабелям связи, образующим довольно обширную сеть подземных магистралей. Объединение цифровых потоков в этих системах осуществляется, как мы видели, по принципу "чередования кодовых комбинаций". Введение в них синхросигнала и различных служебных символов потребовало дополнительных каналов и привело к тому, что скорость объединенного цифрового потока стала больше суммы скоростей объединяемых потоков. Вот таковы кратко особенности систем передачи первого уровня иерархии.

Надо сказать, что принципы синхронизации остаются неизменными и для систем передачи всех остальных ступеней иерархии, сколько бы их еще не было: точно так же выделяются из цифрового потока тактовые импульсы и точно так же для обеспечения синхронной (а, если точнее, синфазной) работы "дверей" мультиплексоров и демультиплексоров посылаются в линию комбинации импульсов цикловой синхронизации. Правда, некоторые отличия все же есть. О них и пойдет речь дальше.

Дело в том, что в системах передачи, начиная со второй ступени иерархии (это аппаратура ИКМ-120,480, 1920 и т.д.), объединение потоков выполняется совсем по другому принципу - путем чередования битов (об этом уже упоминалось). Таких потоков четыре, и скорость каждого из них 2,048 Мбит/с. Четыре "двери" мультиплексора передающей станции поочередно открываются и пропускают в линию по одному биту из каждого цифрового потока. Разумеется, что они должны успеть это сделать за то время, пока данные биты не сменились следующими. Затем все снова повторяется. Подобную картину мы уже наблюдали, когда впервые знакомились с изобретением Бодо.

Известно, что "скоро сказка сказывается, да не скоро дело делается". В нашем случае как раз все наоборот: эти строки вы читали несоизмеримо дольше, чем происходил описанный выше процесс. Судите сами, очередные четыре бита были "выпущены" всего за две миллионные доли секунды, т. е. почти молниеносно!

Понятно, что объединение потоков становится возможным только за счет укорочения в 4 раза длительности передаваемых импульсов, т. е. фактически за счет уменьшения в 4 раза времени передачи каждого из них. Но как же в этом случае ввести в цифровой поток сигнал цикловой синхронизации, ведь места-то для него нет? Вероятно, путь только один - укоротить информационные импульсы еще чуть-чуть. Пусть они немного потеснятся, тогда в цикле передачи появятся "пустые" временные интервалы, в которые и можно будет вставлять синхросигнал.
