Борис Крук - ...И мир загадочный за занавесом цифр. Цифровая связь

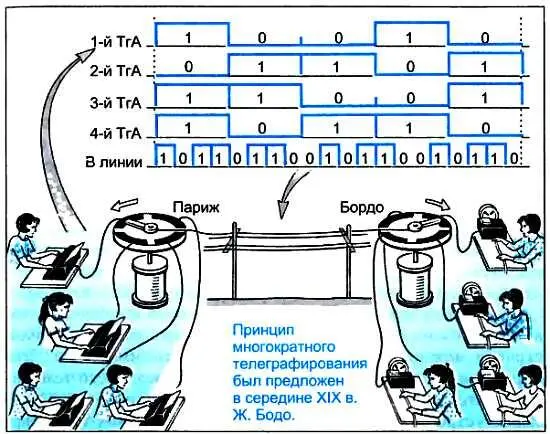

Принцип использования телеграфной линии сразу несколькими аппаратами был довольно прост. На передающей и приемной станциях устанавливались абсолютно одинаковые устройства, их называли распределителями. Распределитель представлял собой круглый диск, на котором укреплялись неподвижные контакты-ламели. К каждой ламели подключался свой телеграфный аппарат (ТгА, см. рисунок).

Кроме неподвижных контактов на диске имелся один подвижный - щетка, - связанный с телеграфным проводом. Щетка приводилась в движение мотором. Вращаясь вокруг своей оси, она поочередно касалась каждой неподвижной ламели и таким путем соединяла подключенный к ламели телеграфный аппарат с проводом. Каждому аппарату провод предоставлялся периодически на короткое время - на то время, пока щетка скользила по ламели.

Очевидно, связать передающий и приемный аппараты друг с другом можно только тогда, когда щетки обоих распределителей одновременно пройдут по ламелям, принадлежащим этим аппаратам. Чтобы не путаться, аппараты на передаче и приеме подключают к идентичным ламелям.

Вы, вероятно, уже сообразили, что главное здесь - вращение щеток распределителей с одной и той же скоростью. И начинать свое вращение они должны, конечно же, с одинаковых положений, например с первых ламелей. Если не выполнить последнее условие и, скажем, заставить передающую щетку начать движение с первой ламели, а приемную щетку - со второй, то 1 -й аппарат на передающей станции окажется связанным со 2-м аппаратом на приемной станции, 2-й передающий аппарат - с 3-м приемным аппаратом и т.д. Возникает полная неразбериха, образно говоря, испорченный телефон.

Вращение щеток с одной и той же скоростью называется синхронным (от греческого σνγχρoνoς - одновременный), а при совпадении их начальных положений еще и синфазным.

Что же можно успеть передать и принять за тот миг, пока аппараты подключены к проводу? Да практически все, что нужно. Взгляните на рисунок. Двоичные импульсы поступают с телеграфных аппаратов каждый своим чередом, со своей скоростью. И за то время, пока на каждом аппарате "стоит" свой импульс, щетка передающего распределителя успевает поочередно "опросить" все аппараты. Следовательно, за этот промежуток времени по проводу передаются "кусочки" импульсов от всех аппаратов.

Вас тревожит, что импульсы в телеграфной линии оказались "укороченными"? Ну, это не беда. Как говорится, "в тесноте, да не в обиде". Электромагниты приемников все равно успеют зафиксировать их. Зато однопроводная телеграфная линия стала использоваться эффективнее: ведь теперь по ней могут "переговариваться" одновременно, не мешая друг другу, несколько пар абонентов.

Обратите внимание, скорость передачи двоичных цифр в телеграфном проводе возросла - она стала больше той, которая имела бы место при подключении к проводу только одного передатчика и одного приемника (в примере на рисунке - в 4 раза).

А сколько телеграфных аппаратов можно подключить таким способом к одному проводу или, иными словами, до какой степени можно "укорачивать" передаваемые импульсы? Это определяется несколькими факторами. Прежде всего тем, какой длительности импульсы способно зарегистрировать приемное устройство. Во времена Бодо в приемниках телеграфных аппаратов использовались электромагниты. Ясно, что они не могли фиксировать очень короткие импульсы, поэтому к проводу нельзя было подключать более 5-9 телеграфных аппаратов. Скорость передачи двоичных цифр в линии была невысока - 75-100 бит/с. Вот и успевали за минуту передать лишь 800-1200 букв или других знаков. Современные же электронные устройства регистрации умеют "ловить" чрезвычайно короткие импульсы, например такие, которые образуются лишь при скоростях в сотни мегабит в секунду.

Кроме того, для распространения по линии коротких импульсов (а это значит - передача высокоскоростная) она должна быть широкополосной, скажем, такой, как спутниковая или оптическая. Наконец, когда с линией соединено много аппаратов, механические распределители не будут успевать "обслуживать" их. Нужны быстродействующие "электронные щетки". Значит, если использовать электронные регистраторы сверхкоротких импульсов, "быстрые" электронные распределители и современные линии связи, то окажется возможным предоставлять линию сразу многим абонентам. И притом не десяткам, а сотням и даже тысячам.
