…"Бип… бип… бип". Эти сигналы услышал 4 октября 1957 г. весь мир. Наступила эра освоения космоса. Совсем небольшой срок отделяет нас от этой даты, а на космические орбиты уже запущены тысячи искусственных спутников, исправно служащих человеку. Они помогают предсказывать погоду, разведывать недра, составлять подробные карты Земли, осуществлять навигацию самолетов и кораблей и т. д.

Еще задолго до начала космической эры, в 1945 г., английский писатель-фантаст Артур Кларк описал в одном из своих произведений систему связи через космос с помощью искусственного спутника Земли, неподвижно висящего над экватором на высоте 35 880 км и отражающего радиоволны.

Не прошло и полутора десятков лет, как научное предвидение фантаста блестяще осуществилось. В конце 50-х годов сотрудник американской фирмы "Bell Laboratories" Джон Пирс предложил установить на первом англо-американском спутнике "Эхо-1" пассивный ретранслятор (отражатель) в виде тонкого пластмассового шара с алюминиевым покрытием диаметром 30 м и массой 200 кг. Такой шар надувается от баллона со сжатым газом после вывода спутника на орбиту. Просуществовал он недолго, сгорев в верхних слоях атмосферы.

Какие только идеи создания космического радиомоста с тех пор не высказывались? Предлагалось, например, выбрасывать из контейнера искусственного спутника Земли на высоте 4 тыс. км множество металлических иголок для создания из них отражающих поясов. Другая идея состояла в распылении из контейнера ракеты на высоте в несколько сотен километров облака металлических частиц. Однако идеи пассивной ретрансляции сигнала космическими объектами до сих пор не нашли широкого применения.

Советские ученые предложили иной путь развития спутниковых линий связи. Они создали первый в мире космический мост с использованием на спутнике активного ретранслятора.

Так, 23 апреля 1965 г. в СССР был запущен искусственный спутник Земли "Молния-1", на борту которого находилась приемопередающая ретрансляционная станция. В таком спутнике радиолуч, посланный с Земли, принимается антенной, усиливается, затем "меняет" длину волны и на этой новой длине излучается той же самой антенной в направлении Земли.

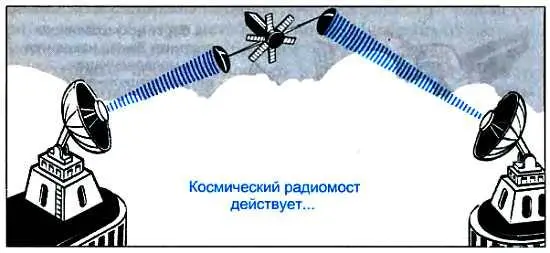

Вы обратили внимание, что спутниковая линия связи по существу схожа с радиорелейной? Отличие, пожалуй, лишь в том, что на ней имеется только одна промежуточная станция и поднята она высоко над Землей. На спутниковой линии тоже организуют несколько радиостволов, по каждому из которых цифровая информация переносится с огромной скоростью — десятки и сотни мегабит в секунду.

Вдумайтесь, читатель, биты, несущие людям телевизионное изображение, газетную полосу, телеграфное сообщение, телеграмму, данные от ЭВМ, для того чтобы быстрее и надежнее доставить эту информацию нам, совершают сначала путешествие… в космос.

Давайте и мы с вами совершим небольшую "прогулку" по космическому радиомосту. Начнем с космической станции. Она находится на спутнике. Связной спутник — это, как правило, цилиндрический герметичный корпус с несколькими антеннами. Так, на советском спутнике связи "Молния-1" установлены две антенны (одна из них резервная), а на международном спутнике связи "Интелсат-4" — целое антенное хозяйство из шести антенн. Раскрываются они после вывода спутника на орбиту по команде бортового вычислительного комплекса или по команде с Земли. Вместе с антеннами раскрываются панели солнечных батарей, питающих аппаратуру космической станции. (На некоторых зарубежных спутниках солнечные батареи представляют собой огромное число маленьких зеркал, буквально "обклеивающих" весь корпус.)

Как навести антенну спутника на Землю? Процедура непростая. Вот как это происходит на спутнике типа "Молния". Когда спутник выведен на орбиту, специальные двигательные устройства останавливают его вращение. После этого оптический датчик, размещенный на днище спутника, управляет двигателями так, чтобы поймать в поле своего зрения Солнце. В результате операции "захвата" солнечные батареи оказываются ориентированными на Солнце. Но найденное положение нужно еще и сохранить. Тогда в работу вступает специальный маховик — гироскоп. Он и удерживает станцию в требуемом положении.
