Борис Крук - ...И мир загадочный за занавесом цифр. Цифровая связь

Системы радио- и телевизионного вещания служат для доставки информации от одного ее источника сразу к большому числу потребителей. В системах же связи информацию нужно доставлять от каждого конкретного источника к каждому конкретному потребителю. Подходят ли для этого радиоволны? Ведь их можно принять в любой точке земного шара.

Вывод один: энергия радиоволн не должна рассеиваться в пространстве, ее нужно сконцентрировать в очень узкий луч. Однако хорошо концентрируют энергию только антенны достаточно больших по сравнению с длиной волны размеров. Это напоминает оптику, где размеры зеркал и линз во много раз превышают длину световой волны.

Вот еще одно неоспоримое преимущество ультракоротких волн: для них легко сделать не очень большие и исключительно направленные антенны, которые, условно говоря, фокусируют, "собирают" волну.

О, эти удивительные ультракороткие волны! В конце XIX в. английский физик Д.У. Релей (1842–1919) математически доказал, что их можно передать… по полым металлическим трубам. В 1936 г. американскому ученому Саутсворту удалось передать волны длиной 9 см по трубе на расстояние 260 м. Не правда ли, такая линия передачи больше похожа на… водопровод, чем на электрическую линию?

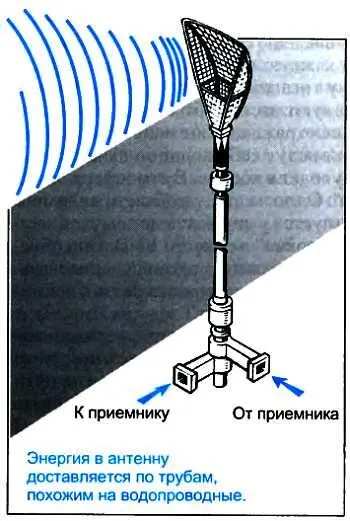

Сейчас эти трубы — их называют волноводами — можно встретить повсюду, где нужно подвести к антенне ультракороткие волны или передать их от одного узла радиоаппаратуры к другому. Чем меньше длина волны, тем меньше и диаметр трубы. Часто эти грубы делают не круглого, а прямоугольного сечения. Внутренние стенки волноводов полируют до зеркального блеска, иначе часть энергии волны будет поглощаться в них. Если сделать в стенке такой трубы щель и припаять к ней в этом месте другую трубу, то часть волны побежит по второй трубе. Чтобы вывести волну из трубы, ее конец делают расширяющимся, в виде рупора.

Вы обращали внимание. как концентрируется луч света в электрическом фонарике?

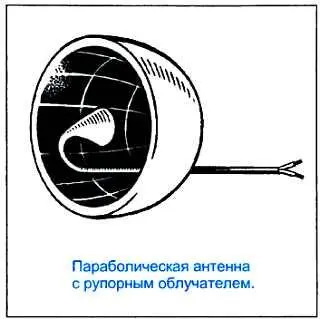

Лампочка помещается в фокусе зеркального отражателя. Подобно этому рупор, излучающий электромагнитную волну, помещают в фокусе параболической антенны. Она, как рефлектор, собирает электромагнитные волны в узкий параллельный пучок лучей и направляет его на приемную антенну. Принимаемые волны, в свою очередь, "стягиваются" металлическим зеркалом приемной антенны на рупор и далее через рупор и волновод направляются к приемнику.

Итак, уже не трудно представить себе основные контуры радиолинии, работающей на УКВ. Передатчик — в основе его лежит специальный квантовый генератор, использующий внутреннюю энергию атомов или молекул, — вырабатывает СВЧ-колебания, которые по волноводу передаются в антенну. Посылаемый в эфир радиолуч достигает приемной антенны и по волноводному тракту добирается до приемника.

А не мало ли это — всего один луч между двумя пунктами? Ведь тот же коаксиальный кабель содержит несколько коаксиальных пар, и по каждой из них можно передавать цифровые потоки с огромными скоростями — сотни мегабит в секунду. Следует заметить, что "пропускная способность" у УКВ-луча во много раз больше, чем у коаксиальной пары. Скорость цифрового потока, как вы помните, зависит от частотного диапазона, в котором "работает" линия связи. А у радиолинии на УКВ он значительно шире, в результате эти волны могут перенести, как мощные "тяжеловозы", большее количество бит в одну секунду — свыше тысячи мегабит.

Что же касается увеличения числа лучей, то делают так: несколько передатчиков, генерирующих волны различных длин, заставляют работать на общую антенну. Антенна, таким образом, излучает одновременно несколько лучей с различными длинами волн. В приемной антенне каждая волна отфильтровывается и, не путаясь, точно в соответствии со своей длиной поступает в свой приемник. Говорят, что каждый такой луч образует ствол радиолинии. Обычно число стволов не превышает 4–5.

До сих пор речь шла о волнах, изменяющихся по синусоидальному закону. Такие волны, как и синусоидальный ток, не несут в себе никакой информации. О какой новой информации можно говорить, если она каждый период повторяется?

Электромагнитная волна — это лишь новый вид транспорта. Только более "скоростной", чем электрический ток, так же как самолет или ракета по сравнению с поездом. Как же пересадить биты на этот транспорт?
