Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

«А»:Все так…

«С»:Вот мы и вернулись к тому вопросу. Ну, а если бы я предложил тебе всеми правдами и неправдами, но НА ТОМ ЖЕ ТРАНЗИСТОРЕ выполнить каскад усиления радиочастоты с тем же коэффициентом равным 10, но… с полосой 50–70 МГц!?

«А»:Ну, я просто отказался бы, а вы, Спец?

«С»:А я — нет! И поверь, сделал бы это достаточно легко, применив для этой цели именно ШПТЛ! Это уже не говоря о том, что профессиональные баллансные, кольцевые, двойные баллансные и т. п. СМЕСИТЕЛИ для высококачественного радиоприема проще всего реализуются именно на ШПТЛ! Но это еще далеко не все его возможности!

«Н»:А почему же ШПТЛ, при таких-то возможностях, не нашли применение в бытовой радиотехнике?

«С»:Они для нее слишком сложны, и слишком хороши одновременно! Слишком хороши, поскольку бытовые «всеволновые» советского производства приемники, как мы уже говорили, ограничивали себя частотой около 12 МГц. И им высокое качество было ни к чему! А слишком сложны, потому что, несмотря на кажущуюся простоту, изготовление ШПТЛ требует высококвалифицированного ручного труда.

«Н»:А что же ШПТЛ представляют из себя и каковы их габариты?

«С»:ШПТЛ могут быть выполнены в виде хитрозакрученной кабельной линии. Кроме того, на основе так называемых ТРАНСФЛЮКТОРОВ и с помощью иных технических средств. Но мы, в своей деятельности, ограничимся ШПТЛ, выполненными на основе ТОРОИДАЛЬНЫХ или иначе — кольцевых сердечников. Они характеризуются минимальными размерами. А также, практически, полным отсутствием внешнего магнитного поля. Это позволяет использовать тороидальные катушки без экранов.

«А»:Но недостатки у кольцевых сердечников какие-нибудь есть?

«С»:Придраться, было бы желание, можно вообще к чему угодно! В том числе и к кольцевым сердечникам. Например, к сложности намотки, невозможности регулировки индуктивности. Или понижения ее стабильности…

«Н»:А вот последнее уже нехорошо!

«С»:Ничуть не бывало! При ширине полосы в десятки мегагерц, не стабильность полосы в пределах пусть даже 10–15 кГц никому не страшна!

«А»:А мотаются ШПТЛ обычно? С помощью челнока?

«С»:Да нет. Не совсем обычно! Следует заметить, что в различных случаях сложность намотки ШПТЛ различается весьма существенно! Есть исключительно трудоемкие ШПТЛ! Но для нас вполне подходят достаточно простые, в конструктивном смысле, структуры.

Итак, прежде всего, необходимо получить, так называемую, «скрученную пару» проводов. Небольшой пример. Берем обыкновенный медный обмоточный провод с эмалевой изоляцией…

«А»:Хорошими проводами с эмалевой изоляцией считаются марки: ПЭВ-2; ПЭВТЛ-2; ПЭЛР-2 и некоторые другие…

«Н»:Ну, час от часу не легче! Пожалуйста, будь так добр — называешь тип или марку — давай тут же расшифровку!

«А»:Хорошо, сейчас даю… ПЭВ-2 — это ПРОВОД В ЭМАЛЕВОЙ ИЗОЛЯЦИИ ВЫСОКОПРОЧНОЙ ДВУХСЛОЙНОЙ. ПЭВТЛ-2 — ПРОВОД в ЭМАЛЕВОЙ ИЗОЛЯЦИИ ВЫСОКОПРОЧНОЙ ТЕПЛОСТОЙКОЙ ДВУХСЛОЙНОЙ. А название ПЭЛР-2 констатирует тот факт, что применяется высокопрочная ПОЛИАМИДНАЯ эмаль двухслойная!

Вопросы, пожелания имеются?

«Н»:Пока что нет…

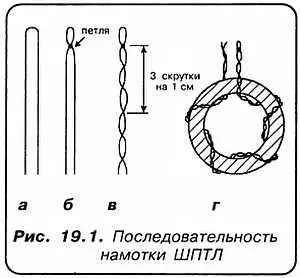

«С»:Меня особо радует это «пока»! Итак, теперь этот самый изолированный провод (обычно с диаметром медной жилы 0,22 или 0,25 мм) мы отрезаем от катушки или бухты. Поверьте моему опыту — куска длиной 1 МЕТР нам вполне достаточно! Затем складываем его вдвое и… завязываем узелок (рис. 19.1).

«А»:На память?..

«С»:Только для того, чтобы помнить, как это делается! Ну, а если серьезно, то в месте перегиба провода. Вот так, как это показано на рис. 19.1, б . А теперь — внимание! Самый главный момент! Начинаем аккуратно переплетать два конца провода между собой на всю длину. Количество переплетений (или СКРУТОК) на единицу длинны должно четко соблюдаться. Исходить, в данном случае, нужно из того, чтобы на один погонный сантиметр длины пары приходилось ТРИ скрутки. Увеличение или уменьшение числа скруток на один сантиметр влечет за собой изменение импеданса ШПТЛ и, вообще говоря, нежелательно!

«А»:А затем использовать для намотки челнок?

«С»:Челнок здесь совершенно не нужен!.. Затем берется нужное нам кольцо (тороидальный сердечник), потом в него продевается «узелок», а дальше все показано на рис. 19.1, г .
