«А»:Однако фактическая емкость каждого конденсатора отличается от номинальной. Но в пределах допуска.

«С»:Да, есть такой параметр, как ДОПУСТИМОЕ ОТКЛОНЕНИЕ ЕМКОСТИ. Нам очень важен такой параметр, как ЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ КОНДЕНСАТОРА.

«А»:Это она характеризуется НОМИНАЛЬНЫМ РАБОЧИМ НАПРЯЖЕНИЕМ? То есть максимальным напряжением, при котором конденсатор может надежно работать в течение тысяч часов?

«С»:Ты прав, мой друг! Просто для справки — различают еще ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ, а также ПРОБИВНОЕ.

«А»:Есть еще такой параметр, как СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ КОНДЕНСАТОРА. Она представляет собой отношение напряжения, приложенного к конденсатору к его току утечки.

«С»:Следует заметить, что емкость конденсатора зависит от частоты приложенного напряжения. И хотя, чисто теоретически, конденсаторы не рассеивают энергию в виде тепла, реальные конденсаторы, тем не менее, характеризуются потерей мощности. Это связано с проводимостью диэлектрика, нагревом металлических элементов и т. п. Очень важной характеристикой конденсатора является ТКЕ — ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ ЕМКОСТИ.

«А»:Но ведь ТКЕ — обратимый параметр? То есть если температура становится прежней, то и емкость соответственно?

«С»:Да, к общему удовольствию! А вообще ТКЕ — представляет собой относительное изменение емкости при изменении температуры на 1 °C.

«А»:Однако мало радости доставляет ТКЕ если конденсатор входит в состав высокочастотной резонансной цепи!

«С»:Мало — это не то слово! Особенно это касается гетеродинов! Поэтому, в зависимости от величины ТКЕ, конденсаторы разделяются на группы. Каждая имеет свое значение ТКЕ!

«Н»:Давайте, на всякий случай, составим на сей счет небольшую таблицу!

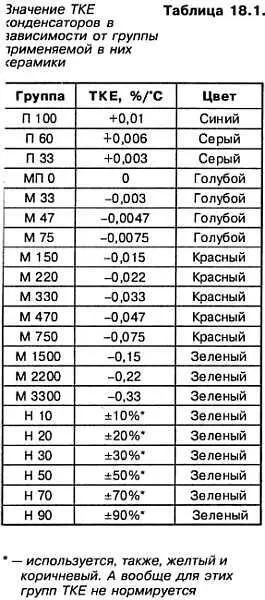

«А»:Это разумно! Итак, смотри таблицу (табл. 18.1).

«Н»:А почему бы ВСЕ конденсаторы не выпускать на основе керамики МП 0 и все дела?

«С»:Это и ненужно, и невозможно! Ненужно, поскольку в состав контуров входит, как известно, еще и катушка индуктивности, которая (как увидим позднее) тоже характеризуется аналогичной величиной ТКИ (температурный коэффициент индуктивности). А применение керамики типа МП 0 не позволило бы ввести в контур термокомпенсацию!

«А»:А невозможно, очевидно, потому, что в керамических конденсаторах большой емкости применена керамика с колоссальным значением диэлектрической проницаемости! И это понятно, если принять во внимание степень миниатюрности этих конденсаторов.

«С»:Но вот с ТКЕ таких конденсаторов дело обстоит хуже! Я занес в таблицу группы от Н—10 до Н—90 включительно!

«Н»:А что означают звездочки?

«С»:Только тот факт, что для этих групп характерен не ТКЕ, а относительное изменение их емкости в интервале температур от -60 °C до +85 °C соотнесенное с их емкостью при +20 °C.

«А»:Будем ли подробно говорить о классификации конденсаторов?

«С»:Сейчас нет, поскольку об этом будем упоминать при описании компонентной базы, требующейся для практической реализации узлов приемника. Отметим только, что в нашем случае наиболее применимыми будут керамические конденсаторы типов: КМ (монолитные), К10—17 и К10—23 (керамические прямоугольные). А также некоторые другие.

«Н»:А почему вы ничего не говорите об электролитах?

«С»:Исключительно потому, что о них следует сказать особо! Электролитические и оксидно-полупроводниковые конденсаторы отличаются от всех прочих типов прежде всего своей КОЛOCCAЛЬНОЙ удельной емкостью!

Ну и по конструкции, по технической реализации. Они в качестве диэлектрика содержат оксидный слой на металле, являющийся анодом. Вторая обкладка (катод) — это или электролит (в электролитических конденсаторах) или слой полупроводника (в оксидно-полупроводниковых), нанесенный непосредственно на оксидный слой. Анод изготовляется, в зависимости от типа конденсатора, из алюминиевой, ниобиевой или танталовой фольги.

«А»:А какие из них самые предпочтительные?

«С»:Вопрос далеко непростой!.. Я вспомнил анекдот о сотрудниках бухгалтерии одного предприятия, занятых разгадыванием кроссворда. Один из них спрашивает у другого: «Ревизор» Гоголя — это комедия или трагедия?» На что тот отвечает, что это зависит от того, откуда его (то есть ревизора) присылают!
