Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

А люди, имеющие подобные навыки, без работы не останутся! Во-вторых, давайте вспомним, например, что говорил Михаил Сергеич Горбачев в своем интервью после окончания Великого Форосского заточения?

«А»:Это когда он заявил, что единственным источником информации для него была, вещающая на КВ, станция «Радио Свобода»?

«С»:В точности так! Друзья мои, хороший KB-приемник ВСЕГДА обеспечит вам возможность прорыва «информационной блокады»! Независимо оттого, находитесь ли вы на Форосе, или в иной географической точке нашей многострадальной…

«А»:Но ведь сейчас не глушат!?…

«С»:А какими словами заканчивается вторая книга А. Дюма о похождениях трех мушкетеров?…

«А»:Помнится, словами д'Артаньяна?!..

«С»:И это верно!.. Д'Артаньян произносит мудрую фразу: «…отведите мне комнату в бельэтаже. Я теперь капитан мушкетеров! Но… оставьте за мной и чердак! Никогда не знаешь, что может случиться в жизни!»

«А»:Убедительно! И даже очень!..

«С»:Естественно, гениальный писатель!..

Ну и в-третьих! Конечно, имея, например, ну совершенно лишние доллары, которые просто непонятно куда девать, вы можете, походив по маркетам, приобрести японский или голландский KB-приемник высокого класса, который будет ублажать ваш глаз, слух и чувство собственного достоинства!..

Кроме всего прочего, это обеспечит вам возможность «ловить» ВЕСЬ МИР!

Но учтите, что высококлассный приемник стоит очень дорого!

«Н»:Каков уровень цен, хотя бы примерно?

«С»:За KB-приемник с профессиональными параметрами около 2000 долларов!

«А»:Больше вопросов не имею!..

«Н»:А я — тем более!..

«С»:Тогда, друзья мои, начинаем наш «военный совет»!

«Спец»:Итак, вопрос в принципе решен, я полагаю?

«Аматор»:Да, безусловно!

«Незнайкин»:И я так считаю!..

«А»:Хотя выбор окончательного варианта структурной схемы еще не произведен!

«С»:Вот именно этим мы сейчас и займемся!..

Итак, приступаем к обсуждению структурной схемы и ее особенностей. Я предлагаю начать с обсуждения радиотехнического тракта, затем обсудить особенности систем контроля и индикации, а затем вопросы электропитания разрабатываемого устройства. И, одновременно, не забыть о весогабаритных характеристиках.

«А»:Вы, Спец, всю жизнь занимались разработками. Поэтому — Вам и карты в руки! Какой же радиотехнический тракт вы предлагаете принять за основу?

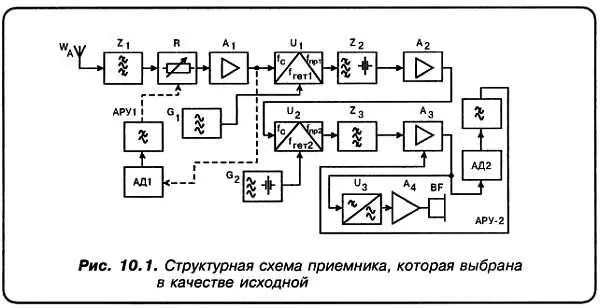

«С»:Да вот, примерно, такой (см. рис. 10.1)!

«Н»:А почему цепи первой АРУ даны пунктиром?

«С»:Да потому, что мы должны еще выяснить такой вопрос. Будет ли аттенюатор R иметь плавную регулировку? В этом случае необходима цепь первой АРУ.

Или же аттенюатор R будет иметь некоторое фиксирование значение ослабления, которое будет задействовано,' если входной сигнал приемника превысит некоторое значение?

«А»:Аттенюатор применяется для сохранения высокого динамического диапазона приемника?

«С»:Да, именно для этого! В связи с чем, ослабление при малом сигнале должно быть равно НУЛЮ, а при большом сигнале иметь такое значение, чтобы не допустить перегрузки усилителя ВЧ, который обозначен на структурной схеме, как А 1.

«А»:АРУ-1 может строиться только как обратная АРУ?

«С»:Нет, АРУ-1 может быть и прямого и смешанного типа также!

«А»:А какое значение чувствительности приемника мы примем в качестве исходного для нашего реального случая? И вообще, не кажется ли Вам, что следует более подробно остановиться на шумах?

«С»:Действительно!.. Этот вопрос мы до сих пор как-то обходили!

Так вот, шумы бывают не только внешними, но и внутренними. Внутренние шумы возникают как в пассивных элементах радиоприемных устройств — резисторах, фильтрах, линиях передач; так и в активных приборах — работа которых независимо от того, что они собой представляют (радиолампы или транзисторы) связана с наличием управляемых потоков носителей заряда.

Поскольку любой ток, как известно, имеет составляющую хаотического перемещения заряда под действием теплового возмущения. Это ведет и к появлению некоторой хаотической составляющей тока, следствием которой является появление хаотической составляющей напряжения, когда этот ток проходит через резистор.
