«А»:Следовательно, при данном напряжении U «плотность» электронов на пластине А высока. На этой пластине размещается электрический заряд, который при определенных условиях способен… преобразоваться в ток!

Но и это еще не все! Представь себе, что мы поместили эти пластины в космическом пространстве, иначе говоря — в вакууме! Тогда условно обозначим ПЛОТНОСТЬ ЭЛЕКТРОСТАТИЧЕСКОГО ПОЛЯ, как количество силовых линий, отнесенных к единице площади поверхности. И в случае, если между пластинами А и В — вакуум, примем, что эта плотность равна некоторой условной единице…

«Н»:Не возражаю…

«А»:А теперь вернемся на Землю. Поместим между пластинами А и В листик из слюды. Великолепный изолятор, между прочим! В этом случае плотность электростатического поля возрастает в ДЕВЯТЬ РАЗ!

«Н»:Это предельное значение?

«А»:Нет, это далеко не предел! Есть такой хитрый диэлектрик — ТИТАНАТ БАРИЯ. Так в нем плотность электрического поля возрастает в ДЕСЯТКИ ТЫСЯЧ РАЗ!

«Н»:Ну и дела! Но не припомню, чтобы мне встречалось такое понятие, как плотность электрического поля…

«А»:Потому что это больше физический, а не технический термин. А такое понятие, как ДИЭЛЕКТРИЧЕСКАЯ ПРОНИЦАЕМОСТЬ встречал?

«Н»:Да что-то такое слышал.

«А»:Так эти два понятия — синонимы! А вот и формула, которая является основной для расчета емкости конденсатора:

здесь S — площадь пластин в см 2, а — расстояние в сантиметрах, ε — диэлектрическая проницаемость.

«Н»:А нам чем он может помочь? Я имею в виду именно конденсатор?…

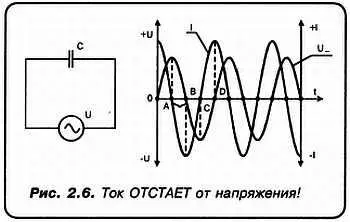

«А»:Сейчас… Смотри сюда. Справа я зарисовал уже знакомую нам эпюру (график изменения во времени) напряжения на обкладках конденсатора. А теперь представим себе, как пройдет эпюра токов (рис. 2.6)?

«Н»:А исходить будем из эпюры напряжений?

«А»:Естественно! Итак, рассмотрим участок АВ . В момент А напряжение генератора МАКСИМАЛЬНО. На обкладках конденсатора оно такое же. Но это ведь означает, что все электроны, которые могли быть «втиснуты» источником на одну из пластин — уже там!

«Н»:Конденсатор, иначе говоря — заряжен! То есть ток в этот момент… не идет.

«А»:Правильно! Итак, в момент А напряжение на обкладках конденсатора — МАКСИМАЛЬНО, а ток в цепи — МИНИМАЛЕН! А теперь обрати внимание на то, что участок АВ характеризуется еще и тем, что СКОРОСТЬ ИЗМЕНЕНИЯ НАПРЯЖЕНИЯ на конденсаторе отточки А до точки В — постоянно возрастает! А это соответствует тому, что ток заряда (разряда) постоянно возрастает тоже! В момент В эта скорость — МАКСИМАЛЬНА. Следовательно и ток — МАКСИМАЛЕН. А вот напряжение в момент В равно НУЛЮ!

«Н»:Это удивительный факт! То есть можно сказать, что ток конденсатора отстает от его напряжения?

«А»:Вполне, хотя обычно говорят иначе. А именно, что в конденсаторе ток ОТСТАЕТ ПО ФАЗЕ от напряжения на 90 градусов!

«Н»:Теперь мне понятна разница между резистором и конденсатором!

«А»:Отрадно слышать, но заметь, что если мы УВЕЛИЧИМ частоту генератора, то ОДИН И ТОТ ЖЕ электрический заряд будет заряжать или разряжать конденсатор за МЕНЬШЕЕ ВРЕМЯ!

«Н»:Значит зарядный ток УВЕЛИЧИТСЯ?

«А»:Конечно же! Но удивительно то, что этот ток НЕ ВЫЗЫВАЕТ ТЕПЛОВОГО ДЕЙСТВИЯ!

«Н»:То есть в идеальном конденсаторе не выделяется электрическая мощность!? А сопротивление конденсатора носит совершенно особый, не имеющий ничего общего с активным сопротивлением характер?

«А»:А разве это не так? Кстати, «давайте не будем» применять по отношению к конденсатору термин — сопротивление! Электротехники всего мира говорят, что конденсаторы характеризуются РЕАКТИВНЫМ СОПРОТИВЛЕНИЕМ! И еще — электрической ЕМКОСТЬЮ.

«Н»:А в каких же единицах оценивается эта емкость?

«А»:Основная единица электрической емкости называется ФАРАДА!

Фарада — это такая емкость, при которой для изменения напряжения на пластинах конденсатора на ОДИН вольт, требуется электрический заряд, равный ОДНОМУ КУЛОНУ!
