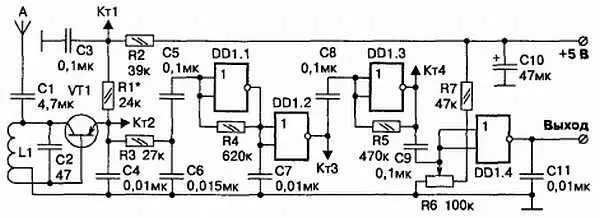

Рис. 5.16. Принципиальная схема приемника

Для организации положительной обратной связи от части витков катушки L1 сделан отвод, соединенный по переменному току (через С4) с эмиттером транзистора. Глубина обратной связи выбрана такой, чтобы исходная рабочая точка транзистора находилась на участке характеристики с крутизной S > S кр. В результате в каскаде возникают колебания на частоте настройки контура (рис. 5.17, а). По мере роста их амплитуды ток, потребляемый каскадом, увеличивается (увеличивая падение напряжения на резисторе R1) и, как следствие, уменьшается напряжение, питающее транзистор (рис. 5.17, б ). Рабочая точка перемещается на участок с меньшей крутизной, и колебания срываются, что резко уменьшает ток через транзистор. Падение напряжения на R1 уменьшается, а в Кт2 растет по экспоненциальному закону, так как происходит заряд конденсатора С4, подключенного к этой точке. Когда напряжение возрастет до величины, при которой S > S кр, процесс повторится, обеспечивая работу каскада в режиме прерывистой генерации.

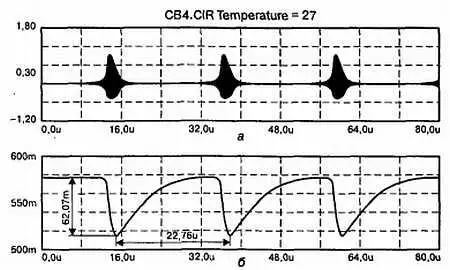

Рис. 5.17. Эпюры в характерных точках

При поступлении в контур сигнала из антенны, амплитуда и частота экспоненциальных импульсов в Кт2 оказываются промодулированными огибающей входного сигнала. В спектре импульсов появляются гармоники огибающей. Выделенные фильтром нижних частот R3C6, они поступают на усилитель нижних частот, выполненный на первых трех элементах цифровой схемы DD1.

Резисторы цепи обратной связи R4, R5 обеспечивают работу микросхемы в линейном режиме. От их величины зависит коэффициент усиления УНЧ. На элементе DD1.4 реализован компаратор напряжения, порог которого регулируется потенциометром R6 таким образом, чтобы шумы с выхода УНЧ не вызывали его срабатывания.

Приемник имеет достаточно высокие характеристики. При напряжении питания 5 ±0,3 В ток потребления не превышает 1,8 мА. Чувствительность при отношении «сигнал/шум» в контрольной точке Кт3, равном четырем, не хуже 0,7 мкВ. При установлении порога компаратора, исключающего ложные срабатывания от шумов, чувствительность снижается до 1,5 мкВ. Выходной сигнал приемника представляет собой отрицательные импульсы амплитудой, практически равной напряжению питания. Диапазон перестройки приемника сердечником катушки L1 лежит в пределах 26–32 МГц. При использовании устройства для приема речевой информации, элементы схемы DD1.4, R7, R6, С11 необходимо исключить, а к нижнему (по схеме) выводу С9 подсоединить УНЧ.

Детали и конструкция

Печатная плата выполняется из одностороннего фольгированного стеклотекстолита или гетинакса в соответствии с рис. 5.18. Установочные размеры катушки L1 зависят от диаметра выбранного каркаса (5–7 мм) и могут быть изменены.

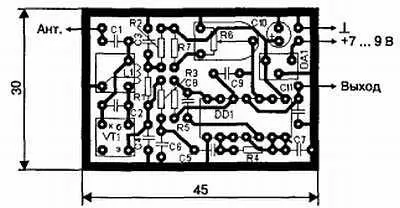

Рис. 5.18. Печатная плата

Катушка содержит 2 + 8 витков провода диаметром 0,5 мм. Подстроечный резистор R6 может быть любой, но на плате предусмотрено место для СПЗ-38б. Микросхема может быть заменена K176ЛE5. Не стоит пытаться устанавливать K561ЛA7, в активном режиме она работать не будет. Конденсаторы C1—С4 должны быть керамические, остальные — любого типа. На месте VT1 успешно будут работать транзисторы КТ3127А, КТ3128А. Отличные результаты получаются при использовании транзисторов типа КТ368А и КТ399А, но так как они n-р-n структуры, схему первого каскада нужно изменить согласно рис. 5.19. Естественно, придется поменять и чертеж соответствующего фрагмента печатной платы. Необходимо обязательно иметь ввиду, что полярность сигналов в Кт2, КтЗ и на выходе приемника поменяется на противоположную!

Питать приемник необходимо либо от внешнего стабилизированного источника, либо установить стабилизатор напряжения на плату, место для него предусмотрено (DA1). Подойдет любой маломощный стабилизатор, например КР1170ЕН5.

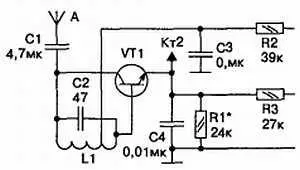

Рис. 5.19. Замена транзистора

Настройка

После проверки правильности монтажа подать питающее напряжение на плату. Сердечник катушки L1 ввернуть полностью. Проверить постоянное напряжение в Кт1. Оно должно находиться в пределах 2–2,5 В, в противном случае ввести его в эти пределы подбором R2. Подключить осциллограф к контрольной точке Кт2. Должны наблюдаться экспоненциальные импульсы, форма и параметры которых изображены на рис. 5.17, б .
