Рис. 3.33. Принципиальная схема простейшего передатчика с ЧМ

Детали и конструкция

Детали и конструкция ничем не отличаются от бескварцевого варианта ( раздел 3.5.1 ). Варикап можно заменить любым из серии КВ 109 или матрицей КВС111. Печатная плата изображена на рис. 3.34.

Катушка L1 содержит 18 витков провода диаметром 0,18 мм на таком же каркасе, что и L2.

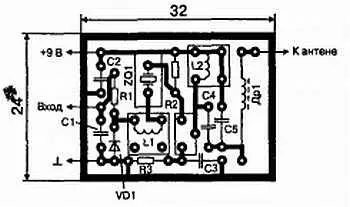

Рис. 3.34. Печатная плата

Настройка

Настройка сводится к установке сердечника катушки L1 в такое положение, при котором частота колебаний равна величине, указанной на корпусе используемого кварца. Измерить ее можно цифровым частотомером, расположив его закороченные щупы в непосредственной близости от антенны. Переключив щупы на вход осциллографа, устанавливают максимум амплитуды наблюдаемых колебаний с помощью сердечника L2.

При отсутствии частотомера можно воспользоваться приемником, предварительно настроенным на-рабочую частоту передатчика. Методом последовательного приближения, вращением сердечников L1, L2 добиваются максимума наблюдаемых на выходе приемника импульсов. К входу передатчика при этом должен быть подключен шифратор. Мощность передатчика можно регулировать в интервале 3—20 мВт подбором величины сопротивления R3 в пределах 27—470 Ом.

3.6.2. Двухкаскадный передатчик

Принципиальная схема

Схема передатчика (рис. 3.35) не имеет каких-либо особенностей. Частота задающего генератора стабилизирована кварцем ZQ1. Подстраиваемая индуктивность L1 обеспечивает компенсацию ухода частоты колебаний кварцевого резонатора за счет включения последовательно с ним варикапной матрицы VD1. Выходной каскад передатчика, собранный на транзисторе VT2, работает в режиме класса С, что обеспечивает высокий КПД каскада и возможность установки номинальной выходной мощности путем подбора величины резистора R8 в пределах 10–50 мВт. Дроссель Др1 улучшает согласование выходного каскада передатчика с укороченной антенной. В схеме применен кварцевый резонатор на 27,12 МГц.

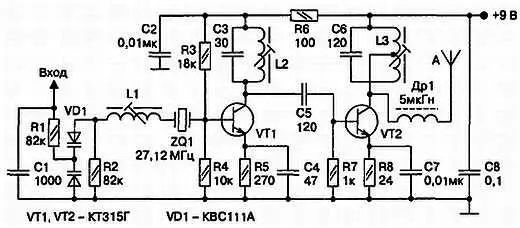

Рис. 3.35. Принципиальная схема двухкаскадного передатчика

Детали и конструкция

В схеме передатчика все постоянные резисторы — типа МЛТ-0,125. Транзисторы можно заменить на КТ3102 с любым буквенным индексом. Конденсаторы — керамические КМ-6 или им аналогичные. Варикапную матрицу VD1 можно заменить двумя (или даже одним) варикапами КВ109 с любым буквенным индексом. При этом может понадобиться подбор резистора R1 для обеспечения заданной девиации.

Катушки L1 и L2 намотаны на каркасах диаметром 5–7 мм с резьбовым подстроечным сердечником М4 из карбонильного железа. L1 имеет 20 витков любого провода диаметром 0,2 мм. L2 — 10 витков провода диаметром 0,5 мм. Катушка L3 — бескаркасная, намотана проводом диаметром 0,8 мм на оправке диаметром 6 мм. Содержит 5 + 5 витков. Др1 — стандартный дроссель индуктивностью 4–5 мкГн. Антенна — телескопическая или штырь из толстого провода длиной 50–60 см.

Вариант печатной платы передатчика, совмещенного с шифратором, описанным в разделе 2.3.10 , приведен на рис. 2.50. Нумерация деталей на плате применена сквозная, поэтому номера элементов передатчика на плате и принципиальной схеме не совпадают, что следует учесть при монтаже. Печатная плата выполнена из одностороннего стеклотекстолита толщиной 1–1,5 мм. При автономном использовании передатчика не составит труда развести печатную плату самостоятельно, используя рис. 2.50.

Настройка

Для настройки передатчика можно воспользоваться осциллографом. Необходимо, установив максимальную чувствительность канала вертикального отклонения, замкнуть накоротко щупы осциллографа и расположить их на расстоянии 5—10 см от антенны передатчика. Включив питание передатчика, поочередной подстройкой сердечников катушек L1—L3 и растягиванием (сжатием) витков L4 добиться максимального размаха колебаний на экране осциллографа.

Полезно уточнить значение генерируемой частоты так, как это рекомендовано в разделе 3.6.1 . На рис. 3.36 приведен вариант передатчика, в котором можно использовать кварцевые резонаторы на 13,56–14,1 МГц с последующим умножением частоты на два. Данные катушек такие же, как и у предыдущего варианта, за исключением L2, которая должна содержать 6 витков провода диаметром 0,25 мм.
