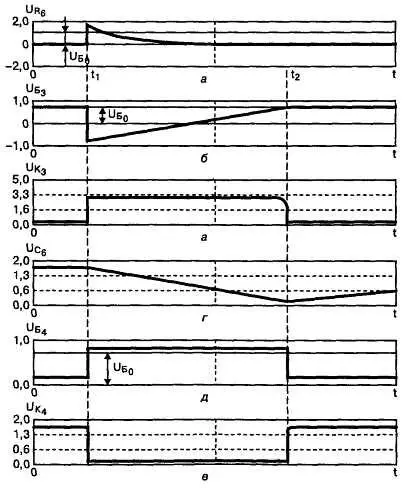

Рис. 2.28. Эпюры в характерных точках ждущего мультивибратора

После дифференцирования отрицательного импульса цепью С7, R12, R13 короткий положительный импульс, соответствующий заднему фронту канального, подается через диод VD7 на запуск формирователя второго канального импульса, схема которого полностью аналогична только что рассмотренной, все последующие формирователи устроены одинаково.

Формирователь командной посылки обеспечивает создание на своем выходе прямоугольных положительных импульсов стандартной длительности 0,5–0,6 мс, временное положение которых должно совпадать с границами между канальными импульсами. Реализован он на трех инверторах микросхемы DD1.

Первый импульс должен соответствовать переднему фронту первого канального импульса. Для его формирования отрицательный командный импульс с коллектора VT4 инвертируется элементом DD1.1 и подается на дифференцирующую цепь С3, R5. Короткий положительный всплеск с ее выхода через развязывающий диод VD1 поступает на нормализатор длительности и амплитуды, собранный на остальных двух элементах микросхемы. Сюда же подаются (через диод VD5) положительные всплески с выходов дифференцирующих цепей С7, R12, R13 и С11, R19, R20. Они, как нетрудно убедиться, соответствуют окончаниям первого и второго канальных и импульсов соответственно(рис. 2.29, а, б ).

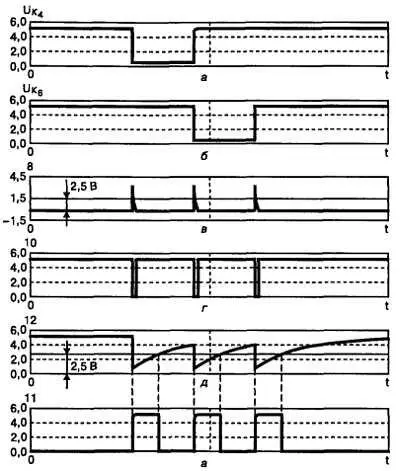

Рис. 2.29. Эпюры в характерных точках формирователя

График напряжения на входе элемента DD1.2 изображен на рис. 2.29, в . Поскольку этот вход соединен с корпусом через резистор R26, то в отсутствие входных сигналов на его выходе (вывод 10) напряжение соответствует логической единице (+5 В). Логические элементы серии КМОП переходят как из единичного состояния в нулевое, так и наоборот, когда входное напряжение пересекает уровень, примерно равный половине напряжения питания (2,5 В).

В результате на выводе 10 DD1 формируются короткие отрицательные импульсы отрицательной полярности (рис. 2.29, г ). На время действия этих импульсов нижняя обкладка конденсатора С6 через диод VD4 подключается к корпусу, вызывая быстрый разряд конденсатора. Затем следует его заряд через большое сопротивление R10 (рис. 2.29, д ).

В моменты пересечения напряжением на конденсаторе уровня 2,5 В происходят опрокидывания элемента DD1.3, в результате чего на его выходе формируются положительные импульсы.

Длительность этих импульсов определяется, как это видно из рисунка, постоянной времени цепи заряда конденсатора С6, и при настройке устанавливается равной 0,5–0,6 мс подбором величины либо С6, либо R10. Конденсатор С8, установленный на выходе, немного заваливает фронты формируемых импульсов, тем самым сужая их спектр.

Необходимо это для того, чтобы активная ширина спектра излучаемых сигналов, которая и при амплитудной, и при частотной модуляции зависит от ширины спектра модулирующих импульсов, не превышала разрешенной ГИЭ величины. Резистор R14 препятствует шунтирование этим конденсатором варикапа задающего генератора передатчика (при ЧМ). При амплитудной модуляции выходные импульсы подаются обычно на базу транзисторного ключа, в этом случае резистор играет роль ограничителя тока базы, и его величину необходимо уменьшить до 10–15 кОм.

Детали и конструкция

Вариант печатной платы для двухканальной аппаратуры изображен на рис. 2.30. Пунктирной линией на ней изображена перемычка, которую необходимо впаять со стороны расположения деталей. К используемым деталям никаких особых требований не предъявляется, за исключением конденсаторов, стоящих в цепях формирования временных интервалов (С2, С5 и С9). Здесь лучше всего использовать пленочные, например типа К73-17, К73-16В. Конденсаторы СЗ, С4, С6, С7 и С11 установлены в дифференцирующих (интегрирующих) цепях и тоже должны быть стабильными.

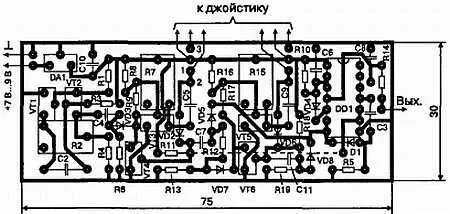

Рис. 2.30. Печатная плата двухканального шифратора

Если использовать на их месте керамические конденсаторы типа КМ-6, то с низким температурным коэффициентом емкости (группа не ниже М1500). Вместо микросхемы К561ЛЕ5 можно применить К561ЛА7. Транзисторы — на КТ3102 с любой буквой, или им аналогичные. Диоды подойдут любые малогабаритные.
