В. Днищенко - 500 схем для радиолюбителей. Дистанционное управление моделями

Элементы DD1.1 и DD2.1 здесь образуют ждущий мультивибратор и временной различитель, a DD1.2 — устройство определения направления вращения двигателя. При условии, что длительность канального импульса больше опорного, высокий потенциал формируется на вывод 13 DD1, в противном случае — на вывод 12 .

Разностные импульсы с вывода 3 DD2 поступают на удлинитель, реализованный на элементах VD1, R4, R5, R6, R7 и DD2.2. Через буферные элементы DD2.3, DD2.4 удлиненные импульсы управляют электронным ключом VT2. Длительность опорных импульсов устанавливается потенциометром R1, а коэффициент удлинения — потенциометром R7.Технология настройки неоднократно излагалась выше.

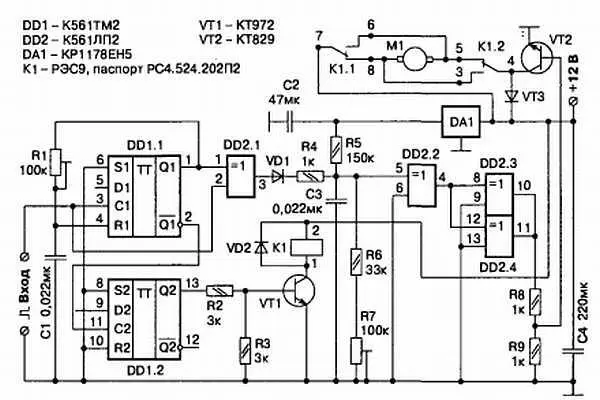

Рис. 7.27. Регулятор хода. Вариант № 10

Детали и конструкция

Печатная плата этого варианта приведена на рис. 7.28. Диод VD2 на плате отсутствует, поскольку для маломощных реле можно обойтись и без демпфирования.

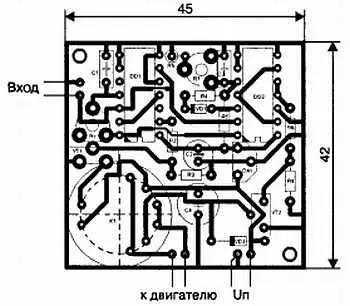

Рис. 7.28. Печатная плата

7.3.1. Первый вариант рулевой машинки

Основные положения

Как отмечалось ранее, рулевые машинки отличаются от регуляторов хода меньшей мощностью используемых двигателей и наличием механической обратной связи между двигателем и потенциометром, определяющим длительность опорных импульсов. Кроме того, часто целесообразно коэффициент удлинения разностных импульсов делать больше 40.

В связи с этим схемотехника рулевых машинок во многом сходна со схемотехникой регуляторов хода. Один из возможных вариантов механической обратной связи между рулевым устройством и потенциометром, определяющим длительность опорных импульсов, будет рассмотрен в главе 8 .

Рассматриваемые далее сервоусилители работают по единому принципу и отличаются только схемотехникой решения отдельных функциональных узлов. Описание работы таких узлов и порядок их настройки для исключения дублирования приводятся ниже для какого-нибудь одного варианта и распределены по разделам. Поэтому при реализации конкретного варианта целесообразно внимательно прочитать всю главу.

Принципиальная схема

Принципиальная схема первого варианта (рис. 7.29) мало чем отличается от схемы регулятора хода, изображенной на рис. 7.6.

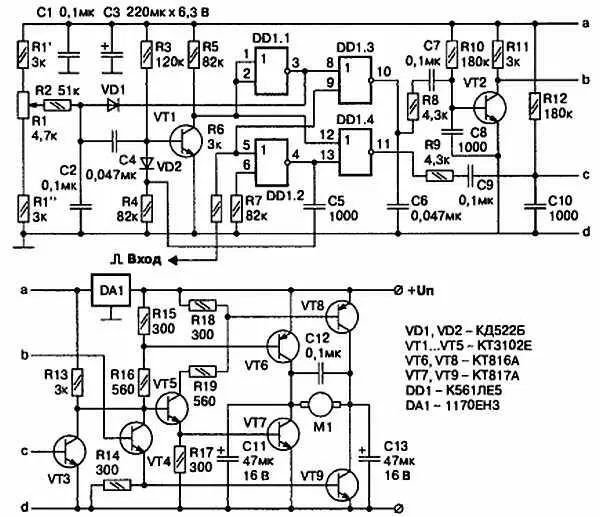

Рис. 7.29. Схема сервоусилителя рулевой машинки. Вариант № 1

Полностью аналогичен и принцип действия, за одним исключением: в процессе отработки двигателя, по мере поворота рулевого устройства, меняется длительность опорных импульсов до обращения в нуль длительности разностного импульса.

Для обеспечения угла поворота рулевого устройства в требуемых пределах последовательно с потенциометром R1, который теперь имеет величину 4,7 кОм, включены два постоянных резистора, точное значение которых подбирается при регулировке. Выходные транзисторы мостового каскада заменены на менее мощные. Напряжение питания должно быть 7–9 В.

Печатная плата используется такая же, как та, что изображена на рис. 7.8. Потенциометр R1 теперь устанавливается в рулевом устройстве и с платой соединяется тремя проводниками. Дополнительные резисторы R1' и R1" припаиваются непосредственно к выводам R1. Этот потенциометр должен иметь высокую износостойкость и малое трение оси во втулке. Наиболее подходящими являются резисторы типа СП3-4, СП4-1 (25000 циклов) или РП1-46д (100000 циклов). Настройка устройства аналогична рассмотренной в следующем разделе.

7.3.2. Второй вариант рулевой машинки

Принципиальная схема

В этом варианте удлинитель реализован на операционном усилителе DA2, что повлекло за собой необходимость замены микросхемы DD1 на другой тип. Принципиальная сема второго варианта приведена на рис. 7.30.

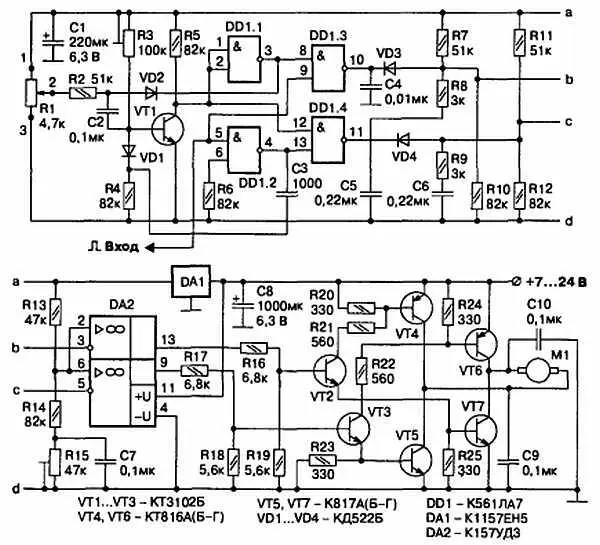

Рис. 7.30. Сервоусилитель рулевой машинки. Вариант № 2

Канальный импульс положительной полярности подается на один из входов временного дискриминатора, собранного на элементах DD1.3, DD1.4, и на вход инвертора DD1.2. Отрицательный импульс с вывода 10 инвертора также подается на дискриминатор и на дифференцирующую цепь C3R3.
