Рис. 7.22. Идентификация выводов микросхемы с двухрядным расположением выводов

Маркировка собственно ИМС содержит код изготовителя, номер детали, специальное обозначение и указание типа корпуса. Например, SN74LSOON означает фирму Texas Instruments (SN), ТТЛ (74), на маломощных транзисторах Шоттки, четыре двухвходовых схемы И-НЕ (00) в пластмассовом корпусе DIP (N). Специальные символы и указатели типа корпуса обычно можно найти в справочниках изготовителей. Большинство изготовителей микросхем помещают на детали название фирмы или логотип организации.

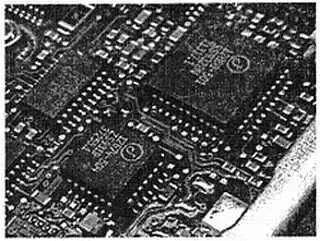

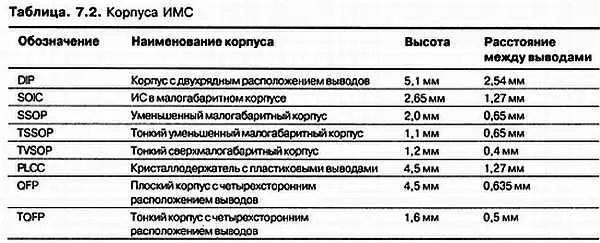

Большинство новых микросхем, которые выпускаются для технологий автоматизированного производства, представляют собой приборы для поверхностного монтажа. У них меньшее расстояние между выводами, а сами выводы расположены с четырех сторон. На рис. 7.23 изображены два типа популярных корпусов и их выводы. В табл. 7.2 приведены данные о других типах корпусов.

Рис. 7.23. Идентификация выводов приборов поверхностного монтажа

Сервисное обслуживание цифровых схем обычно считается наиболее простым. Это особенно справедливо для систем, которые надежно работали, а затем в них возникала неисправность, в отличие от новых конструкций, которые требуют отладки при доводке.

Чтобы приведенное правило было справедливо, необходимо соблюдать следующие условия:

♦ понимание работы схемы;

♦ понимание природы возможных неисправностей;

♦ понимание возможных причин неисправностей;

♦ способность читать схемы;

♦ систематический подход к локализации проблем.

В транзисторах обычно возникают неисправности двух типов: короткое замыкание и обрыв. Цифровые схемы состоят, в основном, из транзисторов и поэтому именно они нередко становятся источниками неполадок. Важно понимать влияние короткого замыкания и обрыва на работу конкретной детали и компонентов, с которыми она соединена. Тестирование транзисторов рассматривалось в главе 1 . Здесь мы рассмотрим неисправности транзистора применительно к цифровым интегральным микросхемам.

Обрыв

Обрыв означает, что предполагаемый контур протекания тока был каким-либо образом нарушен. Если лампа не работает до тех пор, пока вы не пошевелите провода возле вилки, это свидетельствует о разрыве проводов или обрыве в схеме. Такой же тип неполадки может случиться в цифровой ИМС. Слишком сильный ток мог разрушить кремний, из которого сделан транзистор.

Транзистор вышел из строя, значит он больше не будет включаться. Симптомы этой неполадки напоминают обрыв в схеме. Плохое крепление кристаллодержателя, который ведет к кристаллической пластине, также может привести к обрыву. В любом случае, такая поломка означает, что ток не может больше протекать правильно.

Обрыв в схеме может произойти на входе и на выходе. В результате вход и выход предыдущего устройства электрически разъединены. В зависимости от типа микросхемы она в этом случае будет вести себя по-разному. Посмотрев на схему ТТЛ, вы увидите, что схема с обрывом на входе будет работать, как при приходе логической 1. Следовательно, выход ТТЛ открыт, входы всех схем ТТЛ, подключенных к этому выходу, будут воспринимать всегда логический уровень ВЫСОКИЙ.

Входной сигнал схемы КМОП поступает на затвор полевого КМОП-транзистора. Вход этих микросхем с высоким импедансом может изначально не воспринимать напряжения при обрыве, и считать его логическим уровнем НИЗКИЙ. Через некоторое время, однако, входные токи шумов могут сложиться с входным сигналом и образовать заряд, подобно тому; как это происходит в транзисторе. После накопления достаточного заряда логическая схема может воспринять его как логический уровень ВЫСОКИЙ на входе.

Другая возможность заключается в том, что напряжение на выходе с обрывом будет очень близко к абсолютной границе между высоким и низким логическими уровнями, что вызовет постоянные высокочастотные колебания на выходе прибора. Высокочастотные колебания в цифровой схеме приведут в возрастанию потребления тока, заставляя се нагреваться. В то же время схемы с обрывом на входе не реагируют на поступающие на них сигналы.
