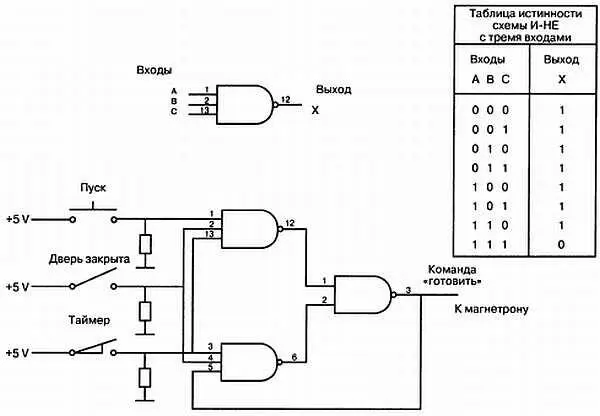

Рис. 7.9. Схема И-НЕс тремя входами

Исключающее ИЛИ

Последний тип логической функции — это Исключающее ИЛИ. Таблица истинности этой функции похожа на таблицу ИЛИ, но здесь два высоких входных сигнала дают низкий уровень на выходе, как показано на рис. 7.10. Эта схема может использоваться для сравнения уровней двух логических сигналов с целью определения, одинаковы ли они. Если выход 0, они одинаковы. Если выход 1, они разные.

Рис. 7.10. Схема Исключающее ИЛИ

Другой вариант использования функции Исключающее ИЛИ состоит в избирательном инвертировании или не инвертировании сигнала. Посмотрите на временную диаграмму на рис. 7.11.

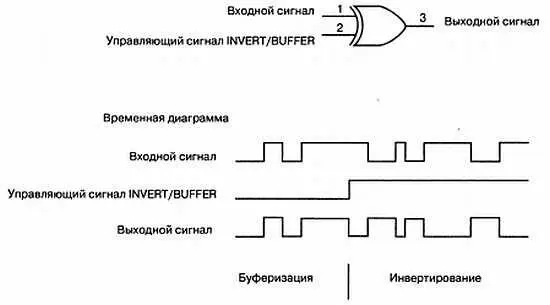

Рис. 7.11. Временная диаграмма схемы Исключающее ИЛИ

Когда управляющий вход имеет низкий уровень, то выходной сигнал совпадает с входным. Если на управляющий вход подан высокий уровень, входной сигнал инвертируется. Когда сигнал является управляющим, как в этом примере, его помечают, чтобы показать, какой режим должна давать схема при высоком уровне управляющего сигнала и какой при низком. В этом примере название управляющего сигнала INVERT/BUFFER (инвертирование/буферизация). Это означает, что если сигнал на этой линии имеет высокий уровень, то входной сигнал инвертируется, если же этот сигнал имеет низкий уровень, то происходит простая передача (буферизация) сигнала.

Буфер представляет собой устройство, которое дает на выходе такой же логический уровень, как на входе, но при необходимости может обеспечивать дополнительный ток.

Концепции построения цифровых устройств не новы. Множество несложных приборов построено сегодня на цифровых интегральных микросхемах. После появления цифровых интегральных микросхем (ЦИМС) для реализации цифровых логических схем были выбраны несколько технологий. Каждая из них применяется при производстве деталей определенных групп. Этот раздел рассматривает серии, которые могут с наибольшей вероятностью встретиться в оборудовании, выпущенном за последние 25 лет.

ТТЛ

Транзисторно-транзисторная логика (ТТЛ) очень широко использовалась для построения цифровых схем. Если не учитывать историю происхождения такого названия, оно может показаться избыточным. Ранние логические схемы основывались на резисторно-транзисторной логике (РТЛ) и диодно-транзисторную логике (ДТЛ).

ТТЛ используется более 25 лет, и ее базовый формат не изменился, хотя технология изготовления ИМС улучшилась и внутренние компоненты модифицировались, что повысило быстродействие и уменьшило энергопотребление.

«Гербом» семейства ТТЛ является префикс 74 на номере детали. Изначально ИМС ТТЛ имели номер 74хх. Например, микросхема с номером 7400 представляла собой 4 двувходовых схемы И-НЕ (то есть 4 схемы И-НЕ с двумя входами в едином кристалле ИМС). Схема 7404 представляла собой шесть инверторов в одном корпусе. Затем возникла необходимость в более быстродействующих логических схемах. За счет уменьшения номиналов внутренних резисторов в схемах ТТЛ удалось увеличить частоту переключения (но и рассеивание энергии), в результате появилась новая серия 74Н (высокоскоростная).

Другие применения требовали меньшего рассеивания энергии, но не нуждались в высоком быстродействии. Так появилась серия 74L (с низким потреблением энергии). Были разработаны транзисторы Шоттки, недостигающего глубокого насыщения в открытом состоянии, вследствие чего могли выключаться быстрее, чем обычные биполярные транзисторы, что привело к созданию серии 74S. Комбинация технологии с низким потреблением и транзисторами Шоттки дало серию 74LS.

Спустя годы были разработаны способы изготовления транзисторов, которые быстрее переключаются и имеют меньшее энергопотребление. Новые технологии породили усовершенствованные схемы Шоттки 74 AS, модернизированные схемы Шоттки с низким потреблением ALS, высокоскоростную 74F серии семейства ТТЛ. Эти приборы использовались в случаях, где было необходимо высокое быстродействие.
