Прибор, который используется при поиске неисправностей и установке распределенных систем телевидения — это измеритель уровня сигнала (или измеритель напряженности поля). Этот прибор дает точные данные в диапазоне метровых (MB), дециметровых (ДМВ) волн и имеет встроенный громкоговоритель. Он представляет собой вольтметр, настроенный на радиочастоты, со шкалой в микровольтах или децибелах. Прибор наиболее часто применяется с целью позиционирования антенн и настройки уровня сигналов. К числу других применений относятся измерения вносимых потерь, коэффициента усиления, сигнала промежуточных каналов, обратных потерь (коэффициента стоячей волны), уровня шума.

Оптический рефлектометр наблюдения за формой сигнала является узкоспециализированным прибором, используемым при проверке оптоволоконных сетей (рис. 2.16).

Рис. 2.16. Оптический рефлектометр

Его можно использовать при тестировании потери сигнала и нарушениях передачи в многомодовом оптоволокне. Некоторые устройства состоят одновременно из двух модулей с излучением двойной длины волны, что позволяет проводить оптическое тестирование с двойной длиной волны.

Например, прибор TFS 3031 Ranger 2 фирмы Tektronix Inc. имеет зону нечувствительности 3,5 м, регулируемый порог отражательной способности 15–60 дБ, внутреннюю память на 100 сигналов и возможность локализации конца оптоволокна на расстоянии более 175 км.

Анализатор схем, спектра и формы волнового сигнала представляет собой сложный модуль, используемый в медицинских исследованиях речи, гидроакустике, сонарах, анализе машин с вращательным движением, структурном анализе. Этот прибор оцифровывает сигнал при считывании формы волны с точностью до 3,5 млн. точек и анализирует спектр в динамическом диапазоне до 90 дБ (рис. 2.17).

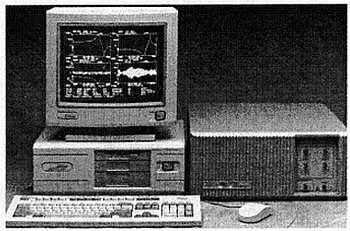

Рис. 2.17. Анализатор схем, спектра и формы волнового сигнала

Диагностический комплекс для поиска неисправностей логических устройств позволяет проводить статическое, динамическое и многоконтактное тестирование ИС. Такие приборы могут быть очень удобными и эффективными при локализации дефектов (рис. 2.18).

Рис. 2.18. Набор для поиска неисправностей цифровых логических устройств

Другой тип логического анализатора показан на рис. 2.19. Это сверхскоростной прибор для решения сложных системных проблем.

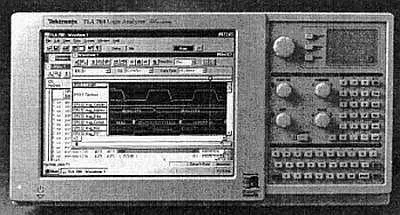

Рис. 2.19. Логический анализатор

Он позволяет стробировать любые входные сигналы с частотой 2 ГГц, обрабатывает информацию в реальном масштабе времени и запускается без потерь важных данных о переменных характеристиках сигнала. Эти приборы совместимы со стандартными устройствами plug-and-play, полностью совместимы при переносе с одного главного компьютера на другой, поддерживают многие типы микропроцессоров и обеспечивают одновременный анализ состояния и временных характеристик, используя те же пробники.

Существует несколько типов калибровочных приборов, используемых при поиске неисправностей и техническом обслуживании.

Многофункциональный калибратор измеряет температуру, давление, напряжение, ток и сопротивление. Он снабжен:

♦ двухстрочным алфавитно-цифровым жидкокристаллическим дисплеем с подсветкой, который способен демонстрировать входные и выходные значения измеряемых величин;

♦ памятью для хранения программ эмуляции;

♦ цифровым выходом;

♦ программно-аппаратным интерфейсом RSA 232 (рис. 2.20).

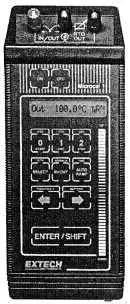

Рис. 2.20. Многофункциональный калибратор

Все контрольно-измерительные приборы поставляются с тем или иным типом пробника или щупа. Однако очень важно, чтобы специалист сделал правильный выбор в соответствии с устройством, с которым он намеревается работать.

Дешевые пробники могут состоять только из одного провода с контактом или простой схемы RC:
